Übersicht der Bedienelemente und Symbole
3
2
1

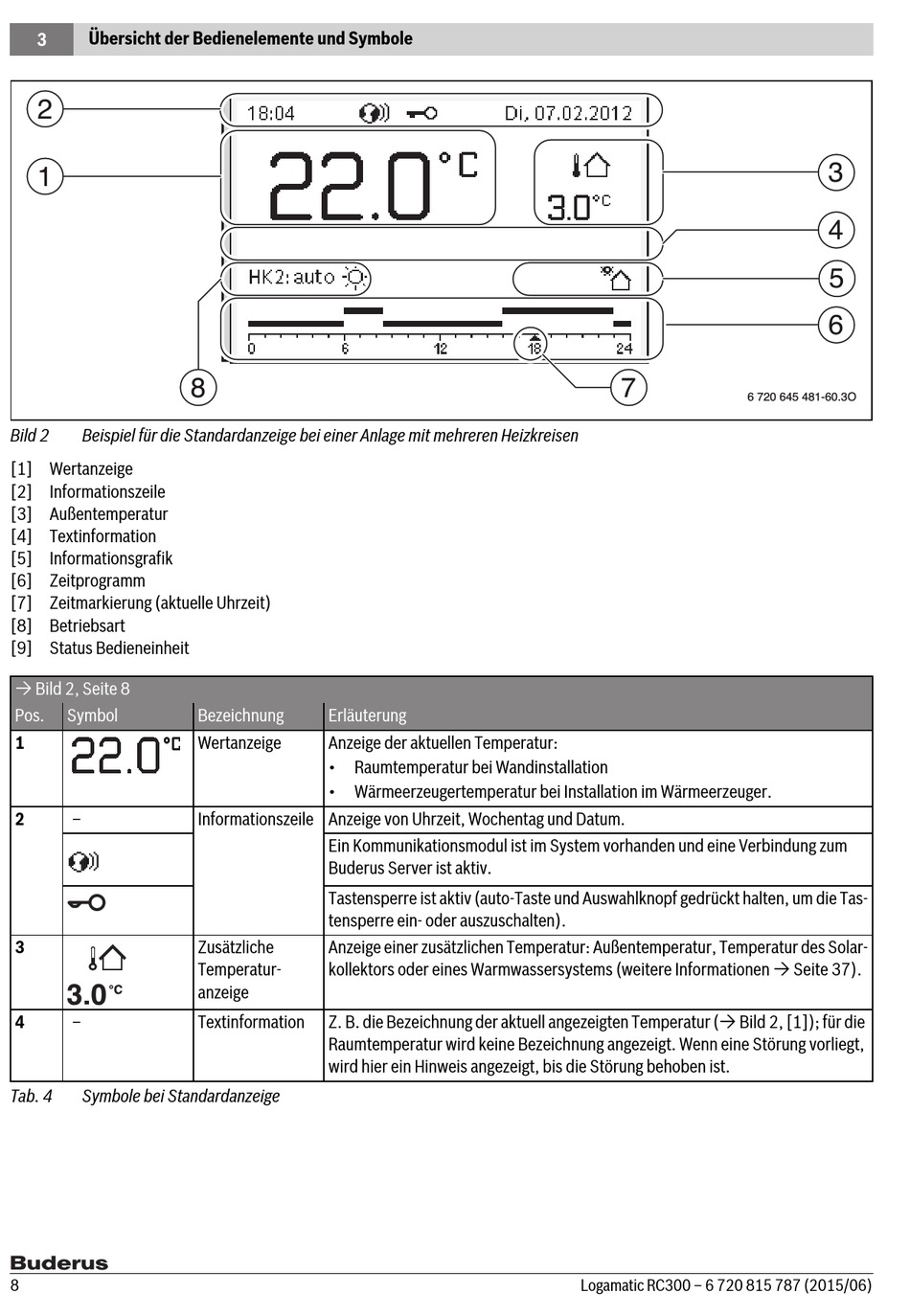

Bild 2 Beispiel für die Standardanzeige bei einer Anlage mit mehreren Heizkreisen
[1] Wertanzeige
[2] Informationszeile
[3] Außentemperatur
[4] Textinformation
[5] Informationsgrafik
[6] Zeitprogramm
[7] Zeitmarkierung (aktuelle Uhrzeit)
[8] Betriebsart
[9] Status Bedieneinheit
 Bild 2, Seite 8
Pos. Symbol
1
2 –
3
4 –
Tab. 4 Symbole bei Standardanzeige
8
11:45 11:45
20.5 20.5
HK 2: auto HK 2: auto
0 0 6 6
8
Bezeichnung Erläuterung
Wertanzeige Anzeige der aktuellen Temperatur:
• Raumtemperatur bei Wandinstallation
• Wärmeerzeugertemperatur bei Installation im Wärmeerzeuger.
Informationszeile Anzeige von Uhrzeit, Wochentag und Datum.
Ein Kommunikationsmodul ist im System vorhanden und eine Verbindung zum
Buderus Server ist aktiv.
Tastensperre ist aktiv (auto-Taste und Auswahlknopf gedrückt halten, um die Tas-
tensperre ein- oder auszuschalten).
Zusätzliche Anzeige einer zusätzlichen Temperatur: Außentemperatur, Temperatur des Solar-
kollektors oder eines Warmwassersystems (weitere Informationen  Seite 37).
Temperatur-
anzeige
Textinformation Z. B. die Bezeichnung der aktuell angezeigten Temperatur ( Bild 2, [1]); für die
Raumtemperatur wird keine Bezeichnung angezeigt. Wenn eine Störung vorliegt,
wird hier ein Hinweis angezeigt, bis die Störung behoben ist.
Fr 08.04.2011 Fr 08.04.2011
°C °C
12.5 12.5
12 12 18 18
