IO-Link Master mit EtherCAT-Schnittstelle

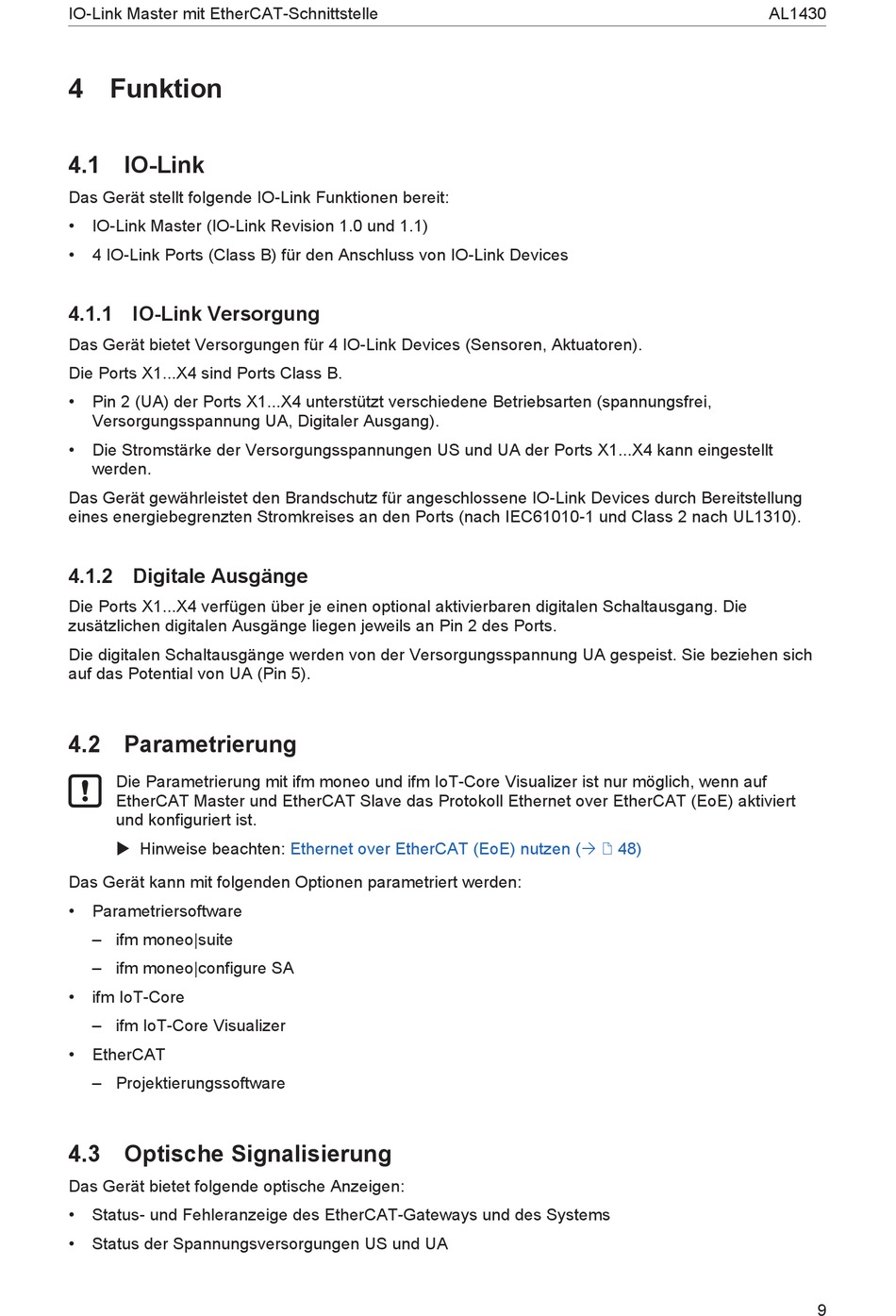

4 Funktion
4.1 IO-Link
Das Gerät stellt folgende IO-Link Funktionen bereit:
•
IO-Link Master (IO-Link Revision 1.0 und 1.1)
•
4 IO-Link Ports (Class B) für den Anschluss von IO-Link Devices
4.1.1 IO-Link Versorgung
Das Gerät bietet Versorgungen für 4 IO-Link Devices (Sensoren, Aktuatoren).
Die Ports X1...X4 sind Ports Class B.
•
Pin 2 (UA) der Ports X1...X4 unterstützt verschiedene Betriebsarten (spannungsfrei,
Versorgungsspannung UA, Digitaler Ausgang).
•
Die Stromstärke der Versorgungsspannungen US und UA der Ports X1...X4 kann eingestellt
werden.
Das Gerät gewährleistet den Brandschutz für angeschlossene IO-Link Devices durch Bereitstellung
eines energiebegrenzten Stromkreises an den Ports (nach IEC61010-1 und Class 2 nach UL1310).
4.1.2 Digitale Ausgänge
Die Ports X1...X4 verfügen über je einen optional aktivierbaren digitalen Schaltausgang. Die
zusätzlichen digitalen Ausgänge liegen jeweils an Pin 2 des Ports.
Die digitalen Schaltausgänge werden von der Versorgungsspannung UA gespeist. Sie beziehen sich
auf das Potential von UA (Pin 5).
4.2 Parametrierung
Die Parametrierung mit ifm moneo und ifm IoT-Core Visualizer ist nur möglich, wenn auf
EtherCAT Master und EtherCAT Slave das Protokoll Ethernet over EtherCAT (EoE) aktiviert
und konfiguriert ist.
u Hinweise beachten:
Das Gerät kann mit folgenden Optionen parametriert werden:
•
Parametriersoftware
– ifm moneo|suite
– ifm moneo|configure SA
•
ifm IoT-Core
– ifm IoT-Core Visualizer
•
EtherCAT
– Projektierungssoftware
4.3 Optische Signalisierung
Das Gerät bietet folgende optische Anzeigen:
•
Status- und Fehleranzeige des EtherCAT-Gateways und des Systems
•
Status der Spannungsversorgungen US und UA
Ethernet over EtherCAT (EoE) nutzen (Ò / 48)
AL1430
9
