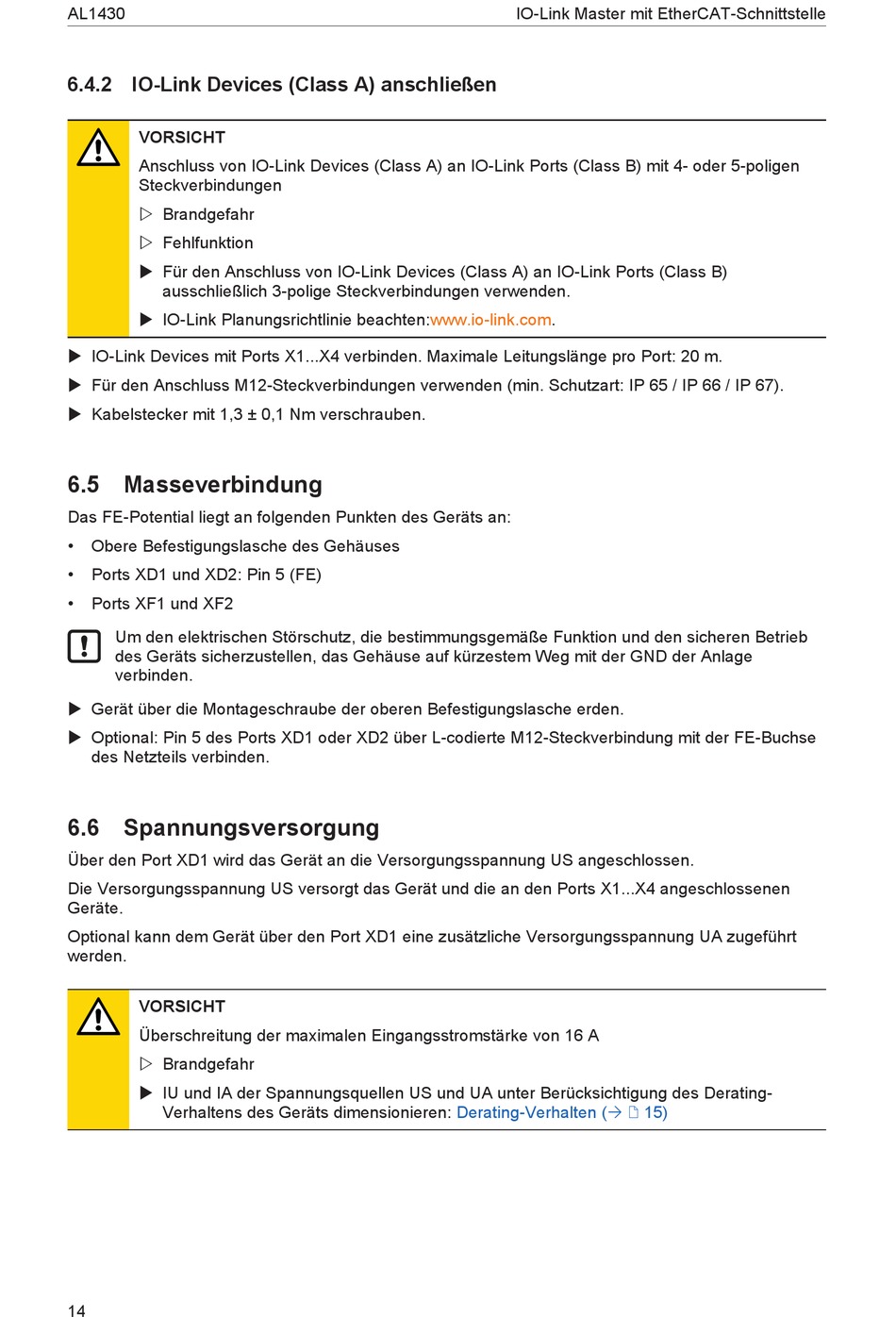

6.4.2 IO-Link Devices (Class A) anschließen
VORSICHT
Anschluss von IO-Link Devices (Class A) an IO-Link Ports (Class B) mit 4- oder 5-poligen
Steckverbindungen
w Brandgefahr
w Fehlfunktion
u Für den Anschluss von IO-Link Devices (Class A) an IO-Link Ports (Class B)
ausschließlich 3-polige Steckverbindungen verwenden.
u IO-Link Planungsrichtlinie beachten:www.io-link.com.
u IO-Link Devices mit Ports X1...X4 verbinden. Maximale Leitungslänge pro Port: 20 m.
u Für den Anschluss M12-Steckverbindungen verwenden (min. Schutzart: IP 65 / IP 66 / IP 67).
u Kabelstecker mit 1,3 ± 0,1 Nm verschrauben.
6.5 Masseverbindung
Das FE-Potential liegt an folgenden Punkten des Geräts an:
•
Obere Befestigungslasche des Gehäuses
•
Ports XD1 und XD2: Pin 5 (FE)
•
Ports XF1 und XF2
Um den elektrischen Störschutz, die bestimmungsgemäße Funktion und den sicheren Betrieb
des Geräts sicherzustellen, das Gehäuse auf kürzestem Weg mit der GND der Anlage
verbinden.
u Gerät über die Montageschraube der oberen Befestigungslasche erden.
u Optional: Pin 5 des Ports XD1 oder XD2 über L-codierte M12-Steckverbindung mit der FE-Buchse
des Netzteils verbinden.
6.6 Spannungsversorgung
Über den Port XD1 wird das Gerät an die Versorgungsspannung US angeschlossen.
Die Versorgungsspannung US versorgt das Gerät und die an den Ports X1...X4 angeschlossenen
Geräte.
Optional kann dem Gerät über den Port XD1 eine zusätzliche Versorgungsspannung UA zugeführt
werden.
VORSICHT
Überschreitung der maximalen Eingangsstromstärke von 16 A
w Brandgefahr
u IU und IA der Spannungsquellen US und UA unter Berücksichtigung des Derating-
Verhaltens des Geräts dimensionieren:
14
IO-Link Master mit EtherCAT-Schnittstelle
Derating-Verhalten (Ò / 15)
