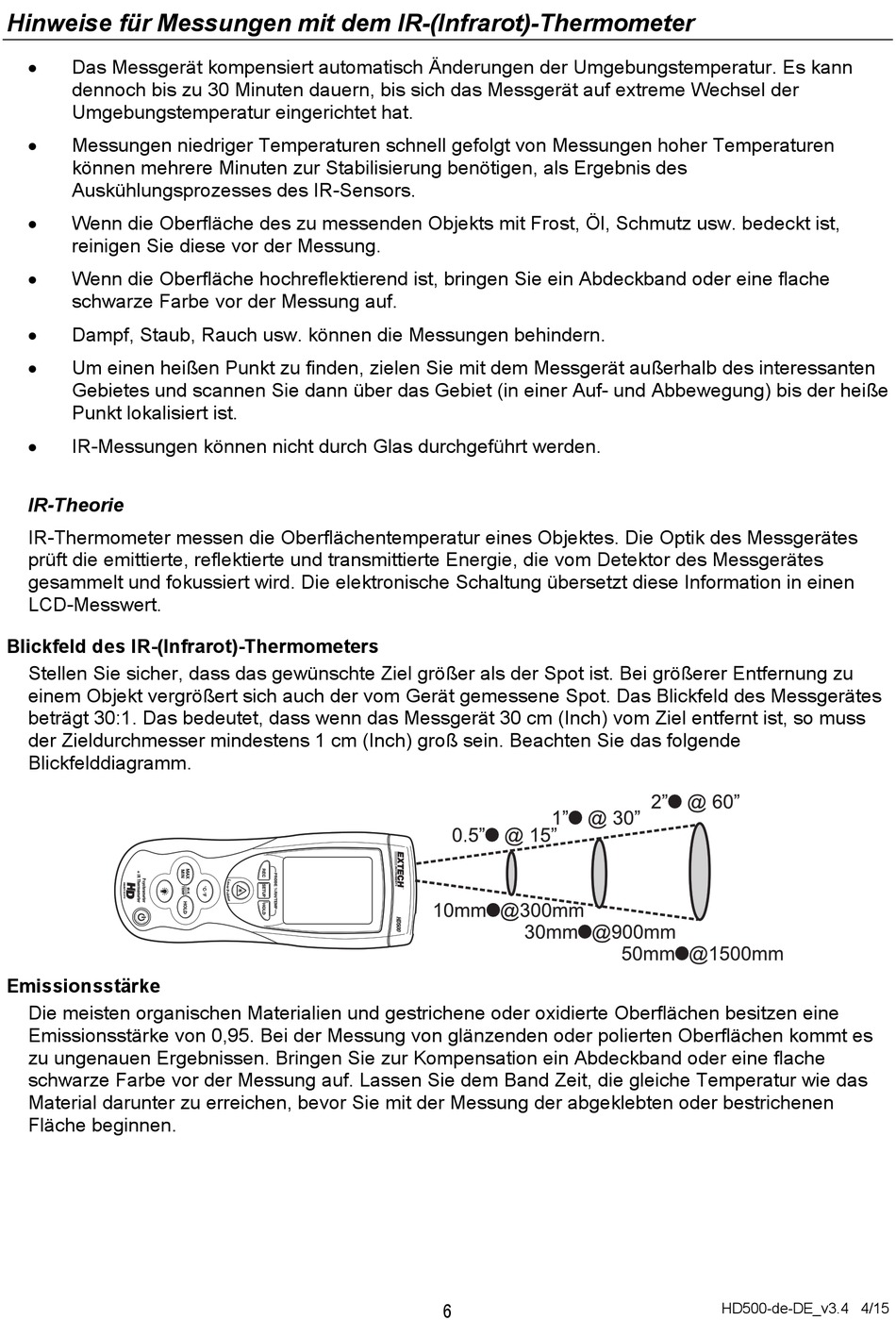

Hinweise für Messungen mit dem IR-(Infrarot)-Thermometer
Das Messgerät kompensiert automatisch Änderungen der Umgebungstemperatur. Es kann
dennoch bis zu 30 Minuten dauern, bis sich das Messgerät auf extreme Wechsel der
Umgebungstemperatur eingerichtet hat.
Messungen niedriger Temperaturen schnell gefolgt von Messungen hoher Temperaturen
können mehrere Minuten zur Stabilisierung benötigen, als Ergebnis des
Auskühlungsprozesses des IR-Sensors.
Wenn die Oberfläche des zu messenden Objekts mit Frost, Öl, Schmutz usw. bedeckt ist,
reinigen Sie diese vor der Messung.
Wenn die Oberfläche hochreflektierend ist, bringen Sie ein Abdeckband oder eine flache
schwarze Farbe vor der Messung auf.
Dampf, Staub, Rauch usw. können die Messungen behindern.
Um einen heißen Punkt zu finden, zielen Sie mit dem Messgerät außerhalb des interessanten
Gebietes und scannen Sie dann über das Gebiet (in einer Auf- und Abbewegung) bis der heiße
Punkt lokalisiert ist.
IR-Messungen können nicht durch Glas durchgeführt werden.
IR-Theorie
IR-Thermometer messen die Oberflächentemperatur eines Objektes. Die Optik des Messgerätes
prüft die emittierte, reflektierte und transmittierte Energie, die vom Detektor des Messgerätes
gesammelt und fokussiert wird. Die elektronische Schaltung übersetzt diese Information in einen
LCD-Messwert.
Blickfeld des IR-(Infrarot)-Thermometers
Stellen Sie sicher, dass das gewünschte Ziel größer als der Spot ist. Bei größerer Entfernung zu
einem Objekt vergrößert sich auch der vom Gerät gemessene Spot. Das Blickfeld des Messgerätes
beträgt 30:1. Das bedeutet, dass wenn das Messgerät 30 cm (Inch) vom Ziel entfernt ist, so muss
der Zieldurchmesser mindestens 1 cm (Inch) groß sein. Beachten Sie das folgende
Blickfelddiagramm.
Emissionsstärke
Die meisten organischen Materialien und gestrichene oder oxidierte Oberflächen besitzen eine
Emissionsstärke von 0,95. Bei der Messung von glänzenden oder polierten Oberflächen kommt es
zu ungenauen Ergebnissen. Bringen Sie zur Kompensation ein Abdeckband oder eine flache
schwarze Farbe vor der Messung auf. Lassen Sie dem Band Zeit, die gleiche Temperatur wie das
Material darunter zu erreichen, bevor Sie mit der Messung der abgeklebten oder bestrichenen
Fläche beginnen.
6
HD500-de-DE_v3.4 4/15
