Inhaltszusammenfassung für Extech Instruments HD500

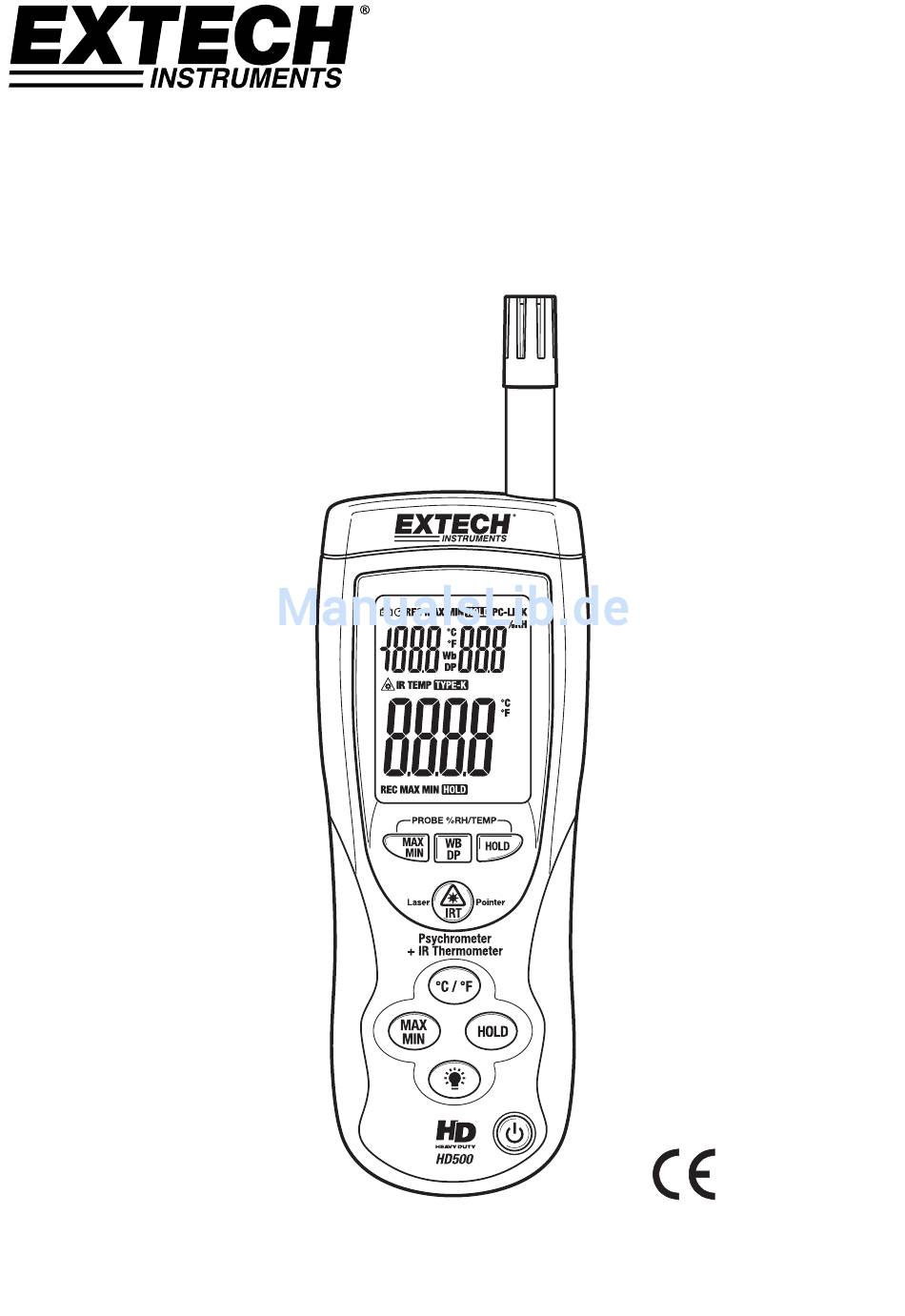

- Seite 1 Bedienungsanleitung Hochleistungs-Psychrometer + IR Thermometer Modell HD500...

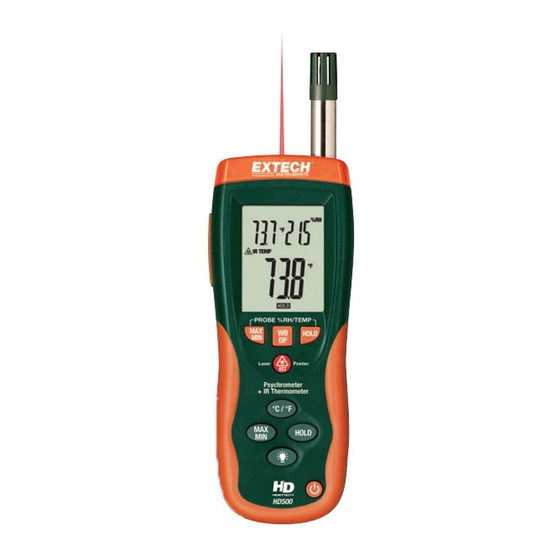

- Seite 2 Einführung Wir gratulieren Ihnen zum Erwerb des Extech HD500-Psychrometers. Dieses Handmessgerät misst Lufttemperatur, relative Luftfeuchtigkeit, Taupunkt, Feuchtkugel und auch Oberflächentemperaturen mit dem eingebauten IR-Thermometer. Dieses Gerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre lang verlässlich arbeiten.
-
Seite 3: Beschreibung Des Messgerätes
Rückseite des Messgerätes. Beschreibung des Displays 1. Symbol für niedrigen Batteriestand 2. Symbol für PC-Kommunikation 3. Funktionssymbole des oberen Displays 4. Oberes Display 5. Symbol des Laserpointers 6. Funktionssymbole des unteren Displays 7. Unteres Display 8. Funktionssymbole des unteren Displays HD500-de-DE_v3.4 4/15... -
Seite 4: Operation
1. Drücken Sie die Tasten HOLD (eine für das obere und eine für das untere Display), um den angezeigten Messwert im jeweiligen Display einzufrieren. Zum Freigeben des Displays die Taste erneut drücken. 2. Das HOLD-Symbol erscheint auf dem Display, wenn sich dieses im Modus Data Hold befindet. HD500-de-DE_v3.4 4/15... - Seite 5 Kabel verbindet diese Buchse mit dem USB-Anschluss eines PCs. Die mitgelieferte Software ermöglicht es dem Benutzer, Messwerte auf dem PC zu betrachten und zu speichern. Bedienung und Ausstattung werden in der in der Software integrierten Hilfe (HELP) erklärt. HD500-de-DE_v3.4 4/15...
-
Seite 6: Hinweise Für Messungen Mit Dem Ir-(Infrarot)-Thermometer
Ergebnissen. Bringen Sie zur Kompensation ein Abdeckband oder eine flache schwarze Farbe vor der Messung auf. Lassen Sie dem Band Zeit, die gleiche Temperatur wie das Material darunter zu erreichen, bevor Sie mit der Messung der abgeklebten oder bestrichenen Fläche beginnen. HD500-de-DE_v3.4 4/15... - Seite 7 Glas 0,85 bis 1,00 Holz 0,90 Keramik 0,90 bis 0,94 Papier 0,70 bis 0,94 Marmor 0,94 Chromoxid 0,81 Putz 0,80 bis 0,90 Kupferoxid 0,78 Mörtel 0,89 bis 0,91 Eisenoxid 0,78 bis 0,82 Ziegel 0,93 bis 0,96 Textilien 0,90 HD500-de-DE_v3.4 4/15...
-
Seite 8: Technische Daten
<10 % und >90 % 0,1 % rF ±3 % rF Feuchtkugel -6,88 bis 140 °F 0,1 °F/°C berechnet -21,6 bis 60 °C Taupunkt -90,4 bis 140 °F 0,1 °F/°C berechnet -68 bis 60 °C Copyright © 2013‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com HD500-de-DE_v3.4 4/15...
