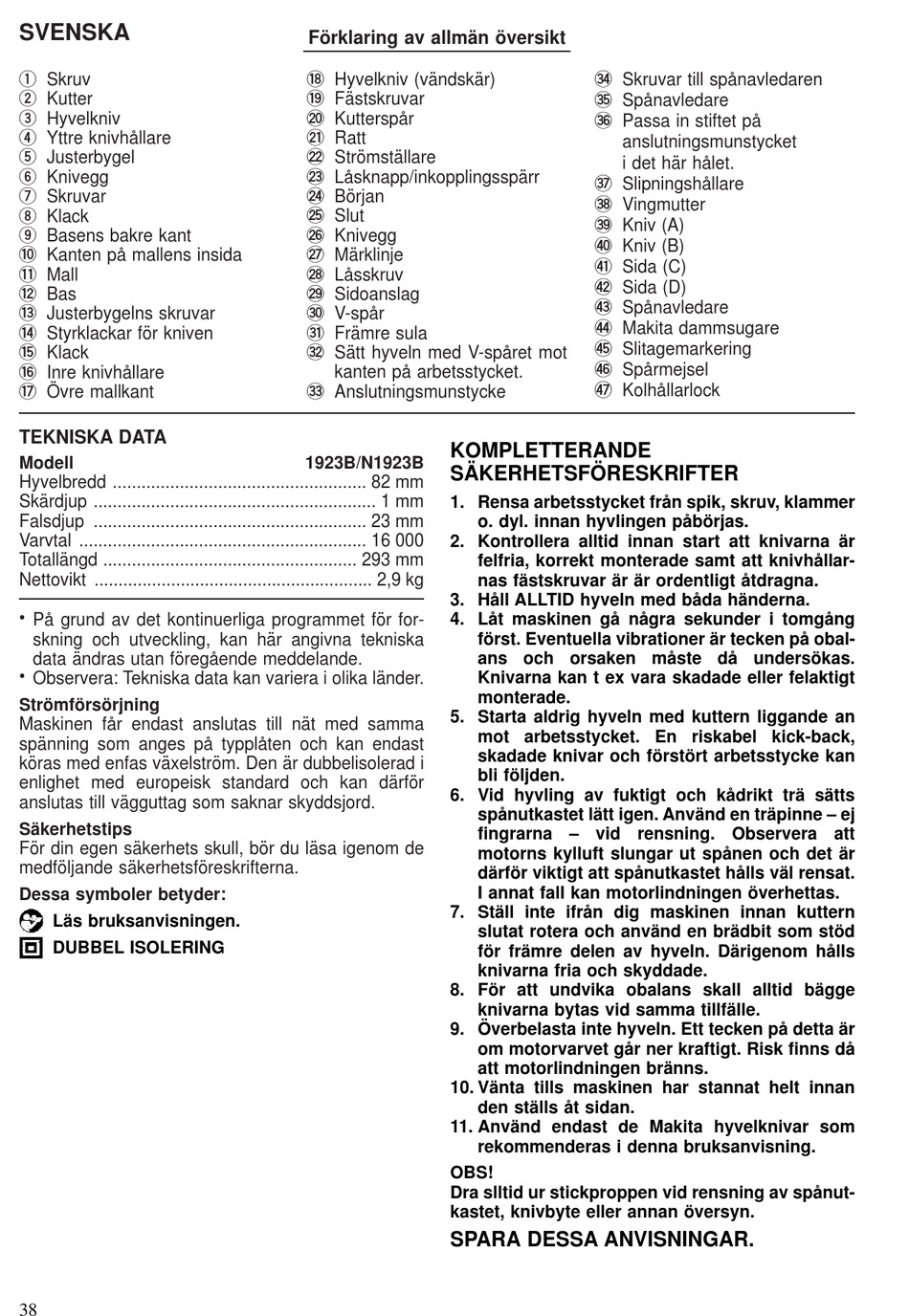

SVENSKA
1 Skruv
2 Kutter
3 Hyvelkniv
4 Yttre knivhållare
5 Justerbygel
6 Knivegg
7 Skruvar
8 Klack
9 Basens bakre kant
0 Kanten på mallens insida
q Mall
w Bas
e Justerbygelns skruvar
r Styrklackar för kniven
t Klack
y Inre knivhållare
u Övre mallkant

TEKNISKA DATA

Modell
Hyvelbredd ..................................................... 82 mm
Skärdjup ........................................................... 1 mm
Falsdjup ......................................................... 23 mm
Varvtal ............................................................ 16 000
Totallängd ..................................................... 293 mm
Nettovikt .......................................................... 2,9 kg
• På grund av det kontinuerliga programmet för for-
skning och utveckling, kan här angivna tekniska
data ändras utan föregående meddelande.
• Observera: Tekniska data kan variera i olika länder.
Strömförsörjning
Maskinen får endast anslutas till nät med samma
spänning som anges på typplåten och kan endast
köras med enfas växelström. Den är dubbelisolerad i
enlighet med europeisk standard och kan därför
anslutas till vägguttag som saknar skyddsjord.
Säkerhetstips
För din egen säkerhets skull, bör du läsa igenom de
medföljande säkerhetsföreskrifterna.
Dessa symboler betyder:
Läs bruksanvisningen.
DUBBEL ISOLERING
38
Förklaring av allmän översikt
i Hyvelkniv (vändskär)
o Fästskruvar
p Kutterspår
a Ratt
s Strömställare
d Låsknapp/inkopplingsspärr
f Början
g Slut
h Knivegg
j Märklinje
k Låsskruv
l Sidoanslag
; V-spår
z Främre sula
x Sätt hyveln med V-spåret mot
kanten på arbetsstycket.
c Anslutningsmunstycke
KOMPLETTERANDE
1923B/N1923B
SÄKERHETSFÖRESKRIFTER
1. Rensa arbetsstycket från spik, skruv, klammer
2. Kontrollera alltid innan start att knivarna är
3. Håll ALLTID hyveln med båda händerna.
4. Låt maskinen gå några sekunder i tomgång
5. Starta aldrig hyveln med kuttern liggande an
6. Vid hyvling av fuktigt och kådrikt trä sätts
7. Ställ inte ifrån dig maskinen innan kuttern
8. För att undvika obalans skall alltid bägge
9. Överbelasta inte hyveln. Ett tecken på detta är
10. Vänta tills maskinen har stannat helt innan
11. Använd endast de Makita hyvelknivar som
OBS!
Dra slltid ur stickproppen vid rensning av spånut-
kastet, knivbyte eller annan översyn.
SPARA DESSA ANVISNINGAR.
v Skruvar till spånavledaren
b Spånavledare
n Passa in stiftet på
anslutningsmunstycket
i det här hålet.
m Slipningshållare
, Vingmutter
. Kniv (A)
/ Kniv (B)
¡ Sida (C)
™ Sida (D)
£ Spånavledare
¢ Makita dammsugare
∞ Slitagemarkering
§ Spårmejsel
¶ Kolhållarlock
o. dyl. innan hyvlingen påbörjas.
felfria, korrekt monterade samt att knivhållar-
nas fästskruvar är är ordentligt åtdragna.
först. Eventuella vibrationer är tecken på obal-
ans och orsaken måste då undersökas.
Knivarna kan t ex vara skadade eller felaktigt
monterade.
mot arbetsstycket. En riskabel kick-back,
skadade knivar och förstört arbetsstycke kan
bli följden.
spånutkastet lätt igen. Använd en träpinne – ej
fingrarna – vid rensning. Observera att
motorns kylluft slungar ut spånen och det är
därför viktigt att spånutkastet hålls väl rensat.
I annat fall kan motorlindningen överhettas.
slutat rotera och använd en brädbit som stöd
för främre delen av hyveln. Därigenom hålls
knivarna fria och skyddade.
knivarna bytas vid samma tillfälle.
om motorvarvet går ner kraftigt. Risk finns då
att motorlindningen bränns.
den ställs åt sidan.
rekommenderas i denna bruksanvisning.
