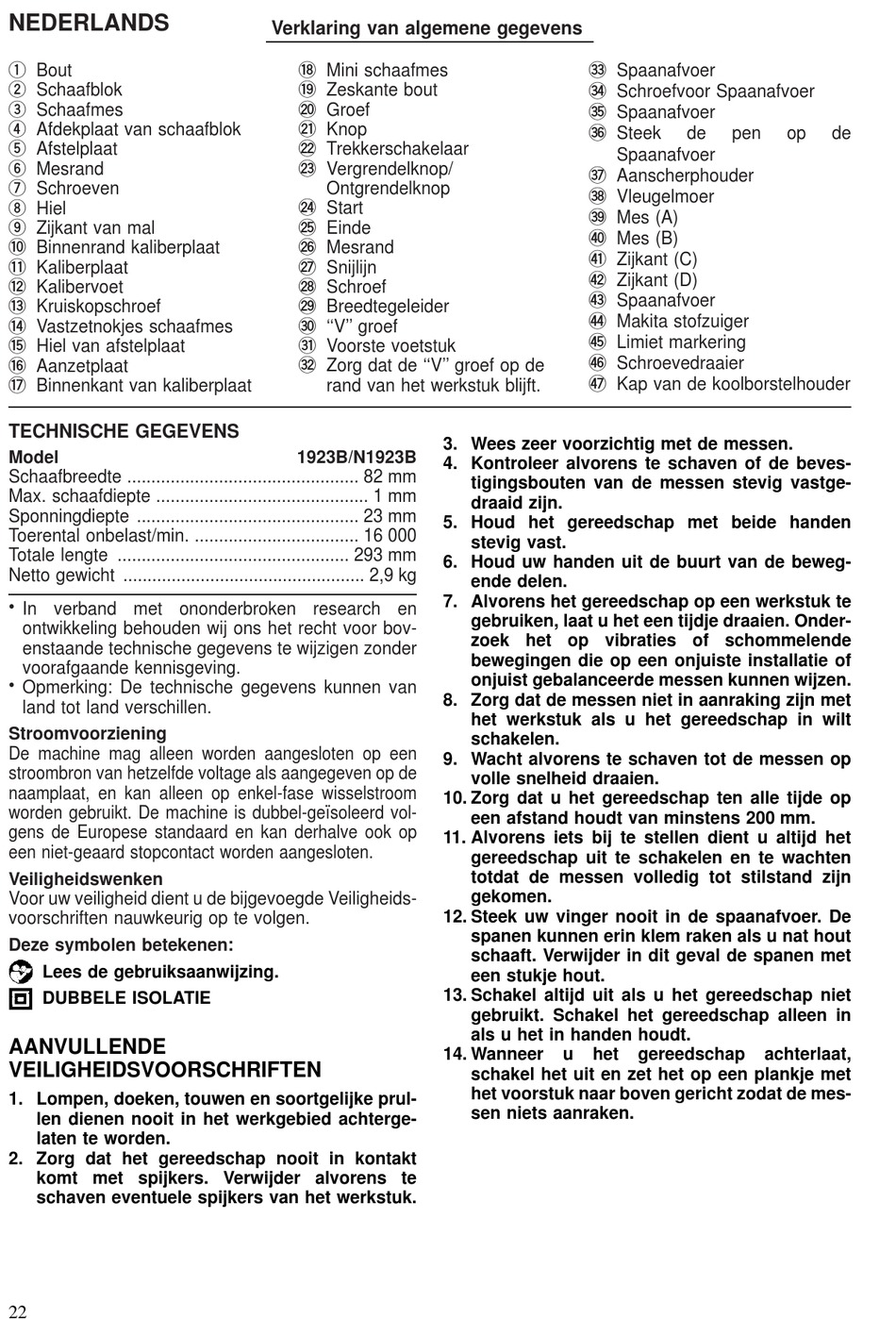

NEDERLANDS
1 Bout
2 Schaafblok
3 Schaafmes
4 Afdekplaat van schaafblok
5 Afstelplaat
6 Mesrand
7 Schroeven
8 Hiel
9 Zijkant van mal
0 Binnenrand kaliberplaat
q Kaliberplaat
w Kalibervoet
e Kruiskopschroef
r Vastzetnokjes schaafmes
t Hiel van afstelplaat
y Aanzetplaat
u Binnenkant van kaliberplaat

TECHNISCHE GEGEVENS

Model
Schaafbreedte ................................................ 82 mm
Max. schaafdiepte ............................................ 1 mm
Sponningdiepte .............................................. 23 mm
Toerental onbelast/min. .................................. 16 000
Totale lengte ................................................ 293 mm
Netto gewicht .................................................. 2,9 kg
• In verband met ononderbroken research en
ontwikkeling behouden wij ons het recht voor bov-
enstaande technische gegevens te wijzigen zonder
voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van
land tot land verschillen.
Stroomvoorziening
De machine mag alleen worden aangesloten op een
stroombron van hetzelfde voltage als aangegeven op de
naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. De machine is dubbel-geı ¨ soleerd vol-
gens de Europese standaard en kan derhalve ook op
een niet-geaard stopcontact worden aangesloten.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
Deze symbolen betekenen:
Lees de gebruiksaanwijzing.

DUBBELE ISOLATIE

AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
1. Lompen, doeken, touwen en soortgelijke prul-
len dienen nooit in het werkgebied achterge-
laten te worden.
2. Zorg dat het gereedschap nooit in kontakt
komt met spijkers. Verwijder alvorens te
schaven eventuele spijkers van het werkstuk.
22
Verklaring van algemene gegevens
i Mini schaafmes
o Zeskante bout
p Groef
a Knop
s Trekkerschakelaar
d Vergrendelknop/
Ontgrendelknop
f Start
g Einde
h Mesrand
j Snijlijn
k Schroef
l Breedtegeleider
; ''V'' groef
z Voorste voetstuk
x Zorg dat de ''V'' groef op de
rand van het werkstuk blijft.
1923B/N1923B
c Spaanafvoer
v Schroefvoor Spaanafvoer
b Spaanafvoer
n Steek
m Aanscherphouder
, Vleugelmoer
. Mes (A)
/ Mes (B)
¡ Zijkant (C)
™ Zijkant (D)
£ Spaanafvoer
¢ Makita stofzuiger
∞ Limiet markering
§ Schroevedraaier
¶ Kap van de koolborstelhouder
3. Wees zeer voorzichtig met de messen.
4. Kontroleer alvorens te schaven of de beves-
tigingsbouten van de messen stevig vastge-
draaid zijn.
5. Houd het gereedschap met beide handen
stevig vast.
6. Houd uw handen uit de buurt van de beweg-
ende delen.
7. Alvorens het gereedschap op een werkstuk te
gebruiken, laat u het een tijdje draaien. Onder-
zoek het op vibraties of schommelende
bewegingen die op een onjuiste installatie of
onjuist gebalanceerde messen kunnen wijzen.
8. Zorg dat de messen niet in aanraking zijn met
het werkstuk als u het gereedschap in wilt
schakelen.
9. Wacht alvorens te schaven tot de messen op
volle snelheid draaien.
10. Zorg dat u het gereedschap ten alle tijde op
een afstand houdt van minstens 200 mm.
11. Alvorens iets bij te stellen dient u altijd het
gereedschap uit te schakelen en te wachten
totdat de messen volledig tot stilstand zijn
gekomen.
12. Steek uw vinger nooit in de spaanafvoer. De
spanen kunnen erin klem raken als u nat hout
schaaft. Verwijder in dit geval de spanen met
een stukje hout.
13. Schakel altijd uit als u het gereedschap niet
gebruikt. Schakel het gereedschap alleen in
als u het in handen houdt.
14. Wanneer u het
schakel het uit en zet het op een plankje met
het voorstuk naar boven gericht zodat de mes-
sen niets aanraken.
de pen
Spaanafvoer
gereedschap achterlaat,
op de
