CAME BXV06AGS Montageanleitung Seite 16

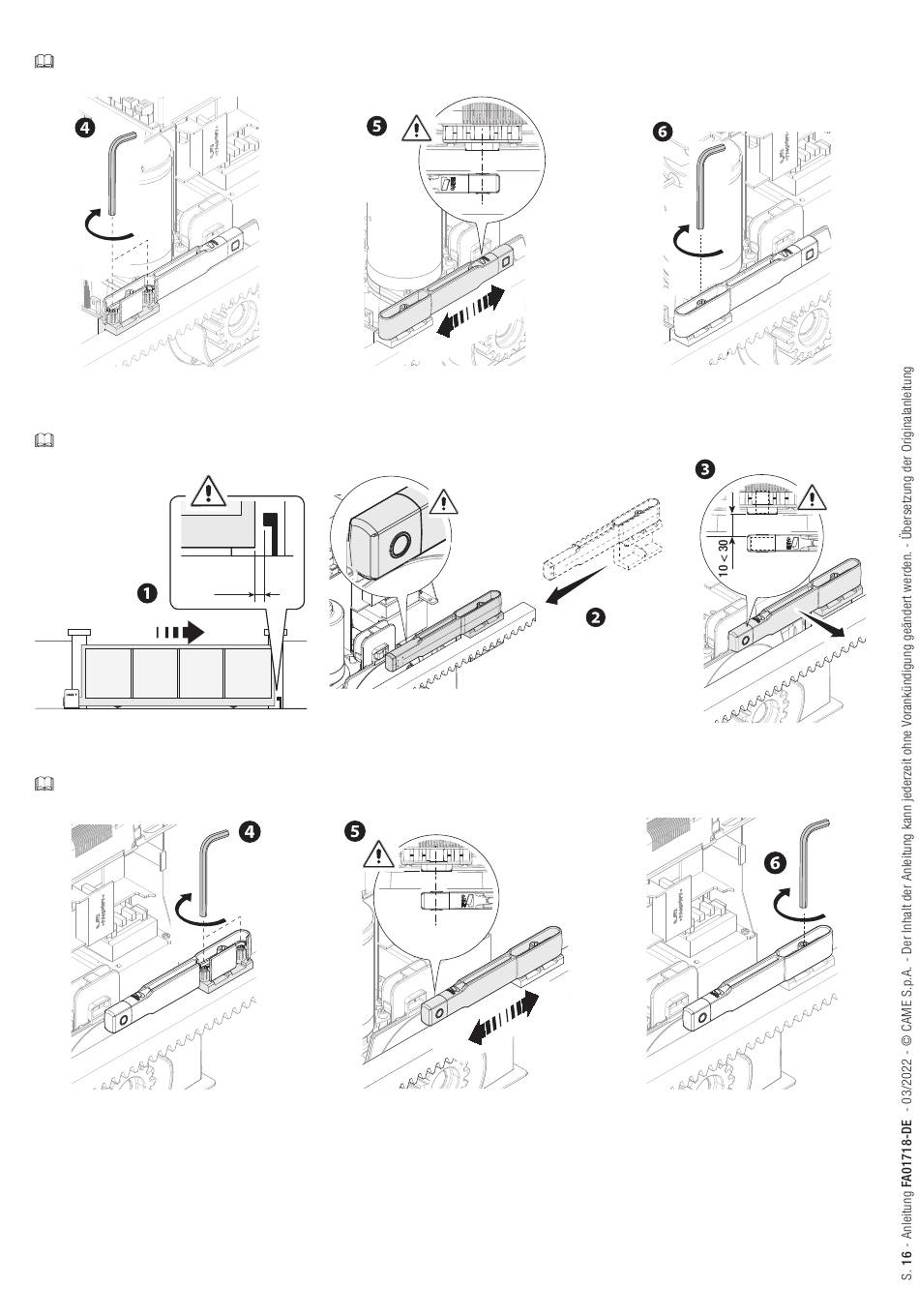

Die Halterung mit den (enthaltenen) Gewindestiften an der Zahnstange anbringen.
Der Magnet der Endschalterbetätigung muss senkrecht zum Magnetfühler sein.
Die Endschalterbetätigung mit der (enthaltenen) Schraube fixieren.
Tor schließen.
Die magnetische Betätigung des Zulauf-Endschalters in die Zahnstange stecken.
Der Magnet der Betätigung muss 10 bis 30 mm vom Magnetfühler entfernt sein.
~ 20
Die Halterung mit den (enthaltenen) Gewindestiften an der Zahnstange anbringen.
Der Magnet der Endschalterbetätigung muss senkrecht zum Magnetfühler sein.
Die Endschalterbetätigung mit der (enthaltenen) Schraube fixieren.
