• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät
jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Montieren Sie das Gerät an einem Ort, wo niemand es berühren kann und wo wenige Leute vorübergehen.
• Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max.
Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen.
Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das
Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen.
• Regeln Sie den Neigungswinkel über den Montagebügel und drehen Sie die Schrauben fest an.
• Entfernen Sie alle entflammbaren Materialen in einem Abstand von 0.5m.
• Lassen Sie das Gerät von einem qualifizierten Elektriker anschließen.
• Schließen Sie das Gerät an das Hauptnetz und nicht an einen Dimmer an.
• Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.
6. Gebrauch
i. DMX512-Anschluss
Verbinden Sie ein XLR-Kabel mit dem 3-pol. XLR-Ausgang der Steuerung und die andere Seite mit dem 3-pol. XLR-
Eingang des VDP250SC8M2. Sie können verschiedene VDP250SC8M2 in Serie schalten. Die Verbindung muss mit
einem zweipoligen geschirmten Kabel mit XLR-Stecker und -Kupplung erfolgen.

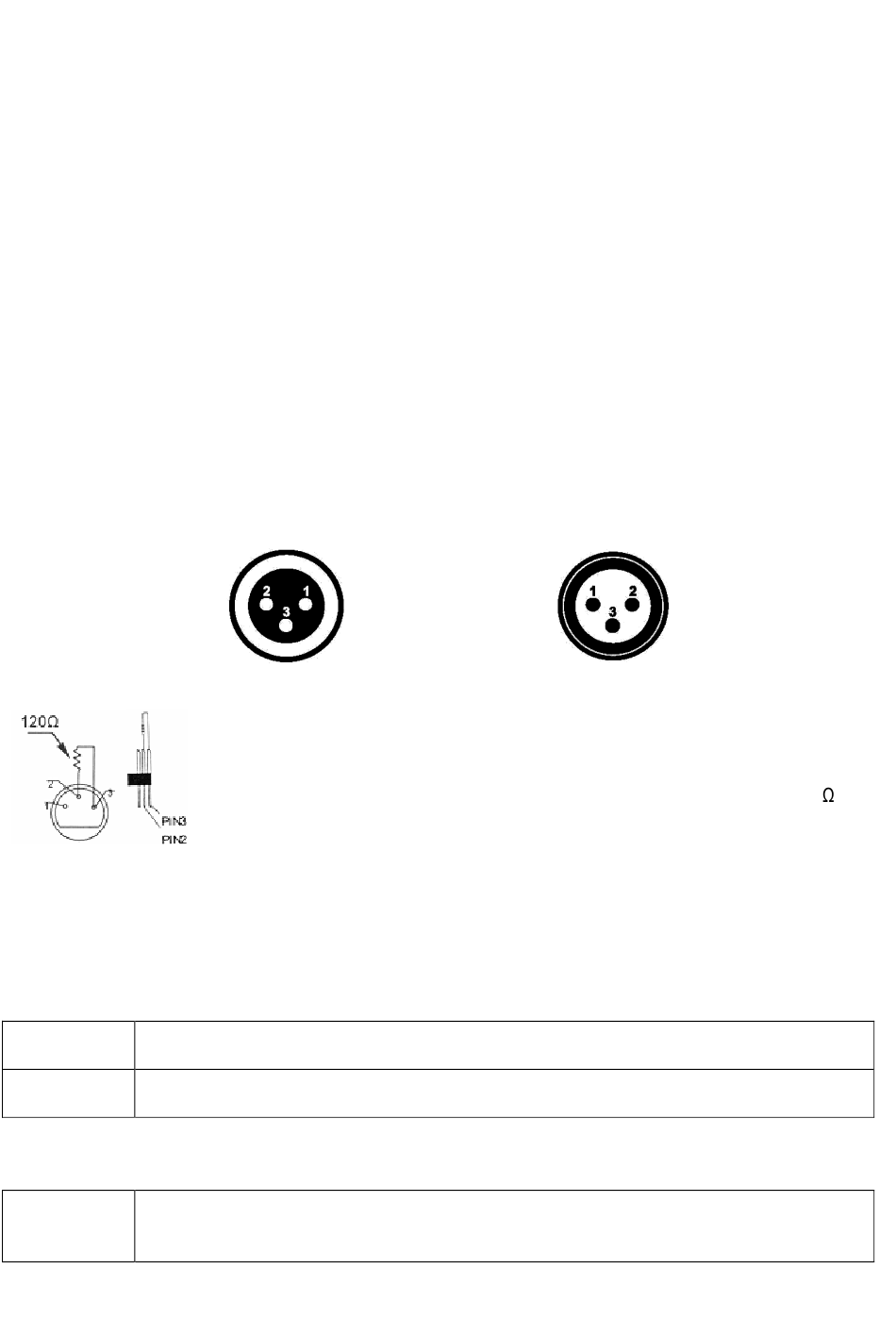

j. Belegung der XLR-Verbindung
DMX-512-Kette mit Abschlusswiderstand
k. Control Board und Menü
Schalten Sie das Gerät ein, indem Sie das Netzkabel ans Netz anschließen.
• Kein DMX-Signal (2 Betriebsmodi)
Musiksteuerung: Trennen Sie das DMX-Signal, drücken Sie den Encoder und drehen Sie gegen
Sound
den Uhrzeigersinn. Drücken Sie erneut, um zu bestätigen.
Automatische eingebaute Programme: Drücken Sie den Encoder und drehen Sie gegen den
Auto
Uhrzeigersinn. Drücken Sie erneut, um zu bestätigen.

• DMX-Adresse

DMX-Adresse einstellen: Drücken Sie den Encoder und drehen Sie ihn im Uhrzeigersinn, um
Addr
den Wert zu erhöhen oder gegen den Uhrzeigersinn, um den Wert zu reduzieren. Drücken Sie
001
erneut, um zu bestätigen.
VDP250SC8M2_v2
Ein DMX-Abschlusswiderstand empfehlenswert für Installationen, bei denen das DMX-
Kabel lang ist oder in einer Umgebung mit vielem elektrischem Rauschen (z.B. Diskos) .
Der Abschlusswiderstand verhindert Störung des digitalen Steuersignals durch elektrisches
Rauschen. Der DMX-Abschlusswiderstand ist nur eine XLR-Buchse mit einem 120
Widerstand zwischen 2 und 3, die den XLR-Ausgang des letzten Geräts in der Kette
angeschlossen wird.
1. Masse
2. Signal -
3. Signal +
