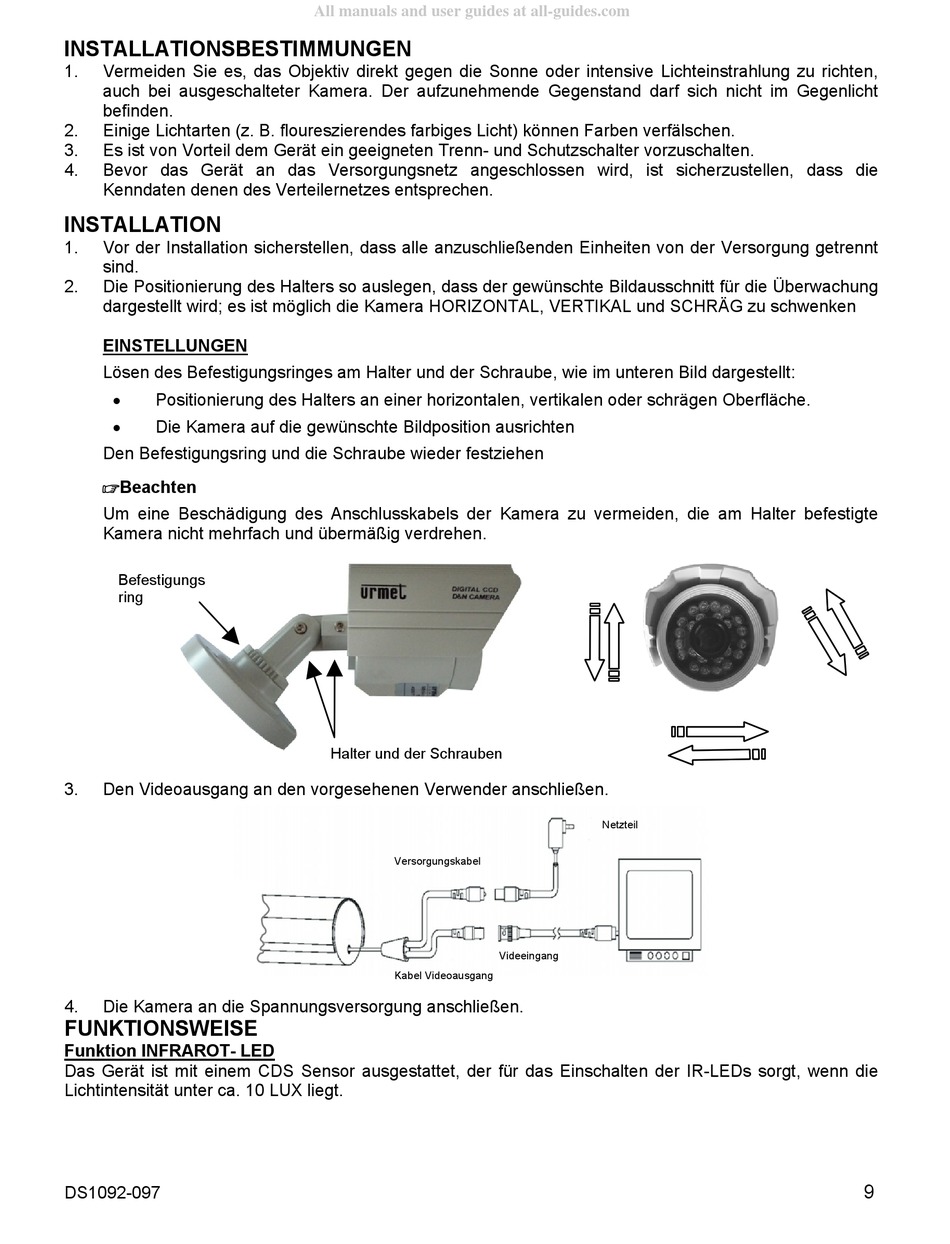

INSTALLATIONSBESTIMMUNGEN
1.
Vermeiden Sie es, das Objektiv direkt gegen die Sonne oder intensive Lichteinstrahlung zu richten,
auch bei ausgeschalteter Kamera. Der aufzunehmende Gegenstand darf sich nicht im Gegenlicht
befinden.
2.
Einige Lichtarten (z. B. floureszierendes farbiges Licht) können Farben verfälschen.
3.
Es ist von Vorteil dem Gerät ein geeigneten Trenn- und Schutzschalter vorzuschalten.
4.
Bevor das Gerät an das Versorgungsnetz angeschlossen wird, ist sicherzustellen, dass die
Kenndaten denen des Verteilernetzes entsprechen.
INSTALLATION
1.
Vor der Installation sicherstellen, dass alle anzuschließenden Einheiten von der Versorgung getrennt
sind.
2.
Die Positionierung des Halters so auslegen, dass der gewünschte Bildausschnitt für die Überwachung
dargestellt wird; es ist möglich die Kamera HORIZONTAL, VERTIKAL und SCHRÄG zu schwenken
EINSTELLUNGEN
Lösen des Befestigungsringes am Halter und der Schraube, wie im unteren Bild dargestellt:
Positionierung des Halters an einer horizontalen, vertikalen oder schrägen Oberfläche.
Die Kamera auf die gewünschte Bildposition ausrichten
Den Befestigungsring und die Schraube wieder festziehen
Beachten
Um eine Beschädigung des Anschlusskabels der Kamera zu vermeiden, die am Halter befestigte
Kamera nicht mehrfach und übermäßig verdrehen.
Befestigungs
ring
3.
Den Videoausgang an den vorgesehenen Verwender anschließen.
4.
Die Kamera an die Spannungsversorgung anschließen.
FUNKTIONSWEISE
Funktion INFRAROT- LED
Das Gerät ist mit einem CDS Sensor ausgestattet, der für das Einschalten der IR-LEDs sorgt, wenn die
Lichtintensität unter ca. 10 LUX liegt.
DS1092-097
All manuals and user guides at all-guides.com
Halter und der Schrauben
Versorgungskabel
Kabel Videoausgang
Netzteil
Videeingang
9
