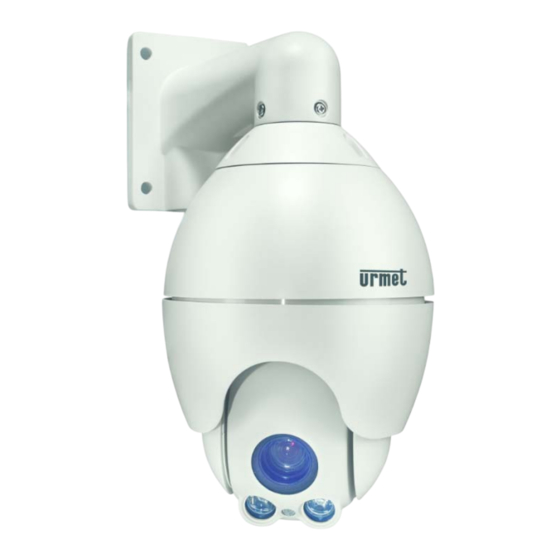

Ahd kuppelkamera easy dome 10x mit ir-led für nachtsicht
Vorschau ausblenden Andere Handbücher für 1092:
Inhaltsverzeichnis

Werbung

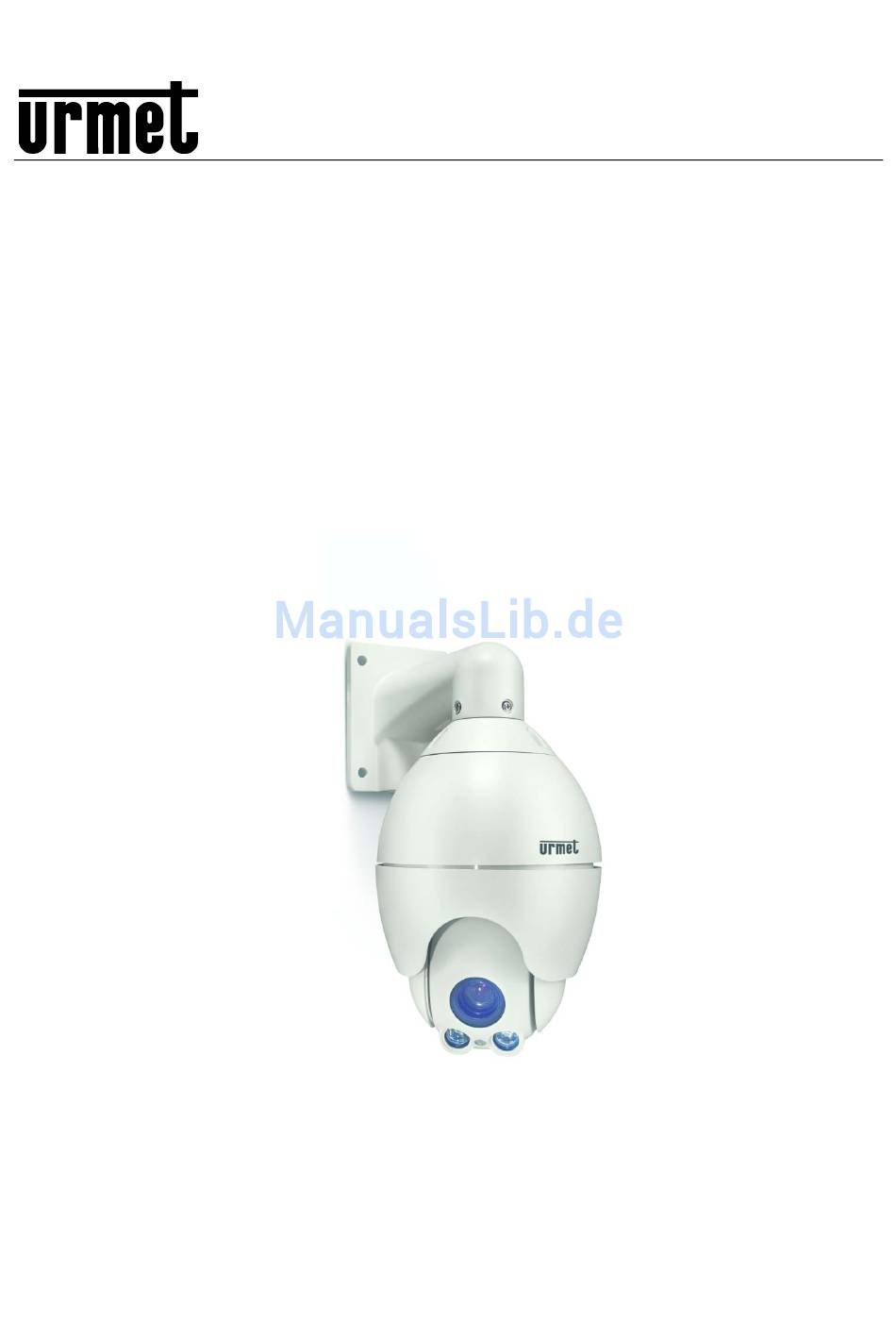

Mod.
1092
DS1092-237A
AHD KUPPELKAMERA EASY DOME 10X
MIT IR-LED FÜR NACHTSICHT
Typ 1092/605
INSTALLATIONS- UND BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für urmet domus 1092

  • Seite 1 Mod. 1092 DS1092-237A AHD KUPPELKAMERA EASY DOME 10X MIT IR-LED FÜR NACHTSICHT Typ 1092/605 INSTALLATIONS- UND BEDIENUNGSANLEITUNG...
  • Seite 2 DS1092-237A...
  • Seite 3: Inhaltsverzeichnis

      Betriebsarten ............................12     Funktionsweise beim Einschalten ..................12     Einsatzarten der Tastatur Typ 1092/621 - 1092/693 ............12     5.2.1   Über Tastatur ausführbare Befehlstypen .................... 13   Einsatzarten mittels der Schnittstellen COAXITRON oder UTC .......... 13  ...
  • Seite 4: Allgemeine Hinweise

    Farbbilder und nachts Schwarz-Weiß-Bilder aufzunehmen. Die Kamera ist mit der Bedientastatur Typ 1092/690 oder Typ 1092/691 oder Typ 1092/692 zu kombinieren und gestattet über diese die Steuerung des horizontalen und vertikalen Schwenkens (Pan und Tilt) und der Vergrößerung (Zoom) bei verstellbarer Geschwindigkeit für die Überwachung von entfernten Bereichen in den professionellen CCTV-Systemen.
  • Seite 5: Öffnen Der Verpackung

    VERPACKUNGSINHALT Nr. 1 AHD-Kugelkamera Easy Dome 10X mit IR-LED Nr. 1 dediziertes Netzteil Nr. 1 Wandhalterung Nr. 1 Anschlusskabel an die Power-Box 1092/708 Nr. 1 Installations- und Bedienungsanleitung WICHTIGER HINWEIS Die Zusammenstellung der Zubehörteile kann ohne jegliche Vorankündigung geändert werden.
  • Seite 6: Wichtige Sicherheitsbestimmungen

    WICHTIGE SICHERHEITSBESTIMMUNGEN Hier werden wichtige Normen aufgeführt die beim Betrieb der AHD-Kamera Easy Dome 10X mit IR-LED und dem jeweiligen Zubehör streng einzuhalten sind, um unter völlig sicheren Bedingungen zu arbeiten. Im Anschluss wird mit dem Begriff “Videosystem” eine Kamera bezeichnet, die alles umfasst, um ihre Betriebsfähigkeit zu garantieren (z.
  • Seite 7: Reparaturen

    ähnlichem, können die Bilder Interferenzen aufweisen. In diesem Fall die Kabel versetzen oder das Gerät neu installieren. Datenschutz und Copyright Die Kamera 1092/605 ist ein Gerät für CCTV-Systeme. Die Aufzeichnung der Bilder unterliegt den geltenden Bestimmungen im Benutzungsland. Außerdem ist die Aufzeichnung von durch Copyright geschützten Bildern untersagt.
  • Seite 8: Installationsvorgänge

    INSTALLATIONSVORGÄNGE Dieser Abschnitt erteilt detaillierte Anweisungen bezüglich der Installation der Kamera Easy Dome 10X mit IR-LED Urmet. Diese Anweisungen setzen von Seiten des Installateurs eine ausreichende Kenntnis der Installationstechniken und die Anwendung sicherer Installationsmethoden voraus. KONFIGURATION EINES MINIMALSYSTEMS FÜR DIE ANWENDUNG VON AHD-EASY DOME AHD 10X MIT IR LED Die Kamera Easy Dome 10X mit IR-LED enthält einen eingebauten Empfänger, der die von den Bedientastaturen oder den Systemtastaturen kommenden Befehle decodiert.
  • Seite 9 Die für den korrekten Betrieb der Easy Dome notwendigen Konfigurationseinstellungen ausführen (siehe Abschnitt Einstellung der Kuppelkamera). Den zuvor geöffneten Metalldeckel wieder schließen. Verbinden Sie das Kabel des Videoausgangs mit dem vorgesehenen Verbraucher. Verbinden Sie das gelbe und orange RS485-Anschlusskabel mit der Steuertastatur. Verbinden Sie das gelbe/grüne Kabel mit dem Erdanschluss.
  • Seite 10: Wandinstallation Mit Power-Box Ip66 Typ 1092/708

    Das serielle Kabel der RS485-Leitung der Tastatur (mit dieser mitgeliefert) an die Klemmen AA BB anschließen. Die Kabel für die Alarmsensoren an den Alarmeingangsklemmen A1 bis A8 anschließen (für nähere Einzelheiten siehe die spezifische Bedienungsanleitung der Power-Box 1092/708). Das vom verwendeten Videogerät (DVR, Monitor, usw.) kommende Videokabel an der innerhalb der Box befindlichen BNC-Buchse anschließen.
  • Seite 11: Voraussetzungen Der Kabel Für Den Anschluss

    Den Halter der Kuppelkamera an der Kuppel befestigen. Dazu die drei Schrauben anschrauben, die am Ende des Halters zu finden sind (wie bei der Wandmontage des vorhergehenden Abschnitts). Öffnen Sie den im Inneren des Gehäuses befindlichen Metalldeckel, um an den Konfigurationsschalter zu gelangen.
  • Seite 12: Betriebsarten

    Für weitere Details wird auf die detaillierte Beschreibung des Menüpunkts POWER UP ACTION verwiesen. EINSATZARTEN DER TASTATUR TYP 1092/621 - 1092/693 Nach der Kalibrierungsphase ist die Kamera für die Entgegennahme von Befehlen von den Steuerpulten Typ 1092/621 - 1092/693 (siehe nachstehende Abbildung) bereit.
  • Seite 13: Über Tastatur Ausführbare Befehlstypen

    CLOSE oder IRIS-, NEAR oder FOCUS +, FAR oder FOCUS -, TELE oder ZOOM +, WIDE oder ZOOM - , ENTER. Die Dezimal-Zeichen sind: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Im Anschluss folgt die detaillierte Darstellung der Verwendung der Befehle der Tastaturen 1092/621 und 1092/693 anhand einiger Anwendungsbeispiele.
  • Seite 14: Auswahl Der Kamera

    FUNKTION DES HORIZONTALEN (PAN) UND VERTIKALEN (TILT) SCHWENKENS Die Position des Anvisierens der Speed-Dome-Kamera kann durch Betätigen des Joysticks des Steuerpultes Typ 1092/621-693 eingestellt werden. Die vertikale Ausrichtung des Joysticks erzeugt ein vertikales Schwenken (Tilt), während die horizontale Ausrichtung ein horizontales Schwenken erzeugt (Pan).
  • Seite 15: Änderungsfunktionen Vergrösserung (Zoom)

    2. Den Befehl 32+PRESET (1092/621)oder PRESET+32+ENTER (1092/693) eingeben. 3. Die Einstellung wird gespeichert und auf dem Bildschirm erscheint die Anzeige „Stored“. Ab diesem Moment genügt es, den Befehl 32+SHOT (1092/621)oderSHOT + 32 + ENTER (1092/693) einzugeben, um die Kamera auf der voreingestellten Position (Preset) zu positionieren.
  • Seite 16: Einstellung Der Betriebsarten Über Das Hauptmenü

    Um die Menüpunkte zu durchlaufen, genügt es, den Joystick zu betätigen, indem dieser in vertikaler Richtung bewegt und der Cursor auf dem auszuwählenden Menüpunkt positioniert wird: nun den Befehl OPEN (1092/621) oder IRIS+ (1092/693) (als IRIS + in den Menüs angeführt) oder den Joystick nach rechts bewegen, um in das ausgewählte Menü der zweiten Ebene zu gelangen.
  • Seite 17: Erklärung

    5.6.1 MENÜ DER PRODUKTINFORMATIONEN Aus dem Menü der ersten Ebene erhält man bei Auswahl von <DOME INFORMATION> Informationen zum verwendeten Modell, zum Protokoll, zur Kameraadresse und zur Firmware-Version. EASY DOME IV 1092/605 Dome Hard ID: 1 Baudrate: 2400 none Protocol: AUTO Dome Version: URM 1.1...
  • Seite 18: Control Options

    Option Wert Erklärung Der Speed-Dome-Kamera kann ein Name zugeordnet werden. Durch zweimaliges Drücken von OPEN oder IRIS+ kann auf die CAMERA NAME SETUP Ansicht für die Gerätebezeichnung zugegriffen werden. Freigabe/Sperrung der Anzeige der Pan-/Tilt-Koordinaten. COORDINATES ON/OFF Freigabe/Sperrung der Anzeige des prozentualen Zooms. ZOOM MAG OFF/ON Freigabe der Anzeige der Einschaltmeldung...
  • Seite 19: Nicht Verfügbare Funktion

    Option Wert Erklärung Ermöglicht die Zuweisung der Adressierungsart und der Dome- DOME ADDR SETUP Adresse (siehe DOME ADDR SETUP). Ist dieser Modus ausgewählt (ON), können die Bewegungen eines Gegenstandes verfolgt werden, der sich bewegt und unterhalb der Kamera passiert, indem nur die vertikale Bewegung des Joysticks ausgeführt wird.
  • Seite 20 Option Wert Erklärung Wenn HARD ausgewählt ist, wird die Adresse mit den Dome-Kameramodul vorhandenen DIP- Schaltern eingestellt (siehe Abschnitt). Wenn SOFT ausgewählt ist, kann die Adresse der Dome-Kamera einfach durch Eingabe der Adresse im HARD SOFT ID TYPE folgenden Untermenü INPUT SOFT ID (LOGISCHE BROADCAST Adressierung) zugewiesen werden, ohne die DIP- Schalter zu verwenden.
  • Seite 21: Programmierungsmenü (Camera Options) Einstellungen Der Optik Der Minidome-Kamera

    5.6.4 PROGRAMMIERUNGSMENÜ (CAMERA OPTIONS) EINSTELLUNGEN DER OPTIK DER MINIDOME- KAMERA. Aus dem Menü der ersten Ebene können bei Auswahl von <CAMERA OPTIONS> die Funktionen ausgewählt werden, die Änderungen an der auf die Optik der Minidome-Kamera bezogenen Parameter zulassen. CAMERA OPTIONS 1 Zoom and Focus 2 Camera Exposure 3 Others...
  • Seite 22 Option Wert Erklärung In diesem Modus gilt Folgendes: Die Öffnungszeit der Blendenöffnung kann nicht eingestellt werden und wird automatisch geregelt. AUTO Die Blendenöffnung (Autoiris) erfolgt automatisch. Verstärkungsregelung (AGC erfolgt automatisch. In diesem Modus gilt Folgendes: Die Öffnungszeit der Blendenöffnung kann manuell variiert werden.
  • Seite 23 Untermenü OTHERS bezüglich des Menüs CONTROL OPTIONS OTHERS 1 Sharpness 2 BLC 3 WB Mode Auto 4 R Gain Auto 5 B Gain Auto 6 V-Mirror PAGINA 2 7 H-Mirror 8 D/N Mode Auto 9 Stabilization 10Noise Reduction 11Function OSD 12Motion Detect 13WDR Return...
  • Seite 24: Programmierungsmenü Function Program - Einstellungen Der An Der Minidome-Kamera Verfügbaren Funktionen

    5.6.5 Programmierungsmenü FUNCTION PROGRAM – Einstellungen der an der Minidome-Kamera verfügbaren Funktionen. Aus dem Menü der ersten Ebene können bei Auswahl von <<FUNCTION PROGRAM> die an der Dome-Kamera verfügbaren Funktionen ausgewählt werden. FUNCTION PROGRAM 1 Preset 2 VectorScan 3 Pattern 4 Sector Setup 5 Mask Zone Setup 6 Motion...
  • Seite 25: Untermenü Vectorscan Bezüglich Des Untermenüs Function Program

    5.6.5.2 Untermenü VECTORSCAN bezüglich des Untermenüs FUNCTION PROGRAM Die Funktion VectorScan ermöglicht die Programmierung von Videoüberwachungssequenzen (VectorScan) aus verschiedenen Presets, Patterns oder auch anderen VectorScans, die zuvor mit einzeln programmierbaren Geschwindigkeiten für das Verstellen zwischen den Positionen und für die Verweilzeit erstellt wurden. VECTORSCAN 1 Number 2 Program a VectorScan...
  • Seite 26: Untermenü Pattern Bezüglich Des Untermenüs Function Program

    5.6.5.3 Untermenü PATTERN bezüglich des Untermenüs FUNCTION PROGRAM Unter Pattern ist eine Sequenz von Bewegungen und Funktionen zu verstehen, die gespeichert und auf Befehl des Anwenders oder automatisch wiederholt werden können. PATTERN SETUP 1 Number 2 Name ------ 3 Program 4 Run 5 Delete 6 Name Display...
  • Seite 27: Untermenü Sector Setup Bezüglich Des Untermenüs Function Program

    5.6.5.4 Untermenü SECTOR SETUP bezüglich des Untermenüs FUNCTION PROGRAM SECTOR SETUP 1 Number 2 Name ----- 3 Pan Start POS 4 Pan End POS 5 Tilt Start POS 6 Tilt End POS 7 Name Display 8 Return Option Wert Erklärung Diese Option gestattet die Auswahl des Bereiches, für den ein beschreibender Text eingegeben werden soll.
  • Seite 28: Untermenü Mask Zone Bezüglich Des Untermenüs Function Program

    5.6.5.5 Untermenü MASK ZONE bezüglich des Untermenüs FUNCTION PROGRAM NICHT VERFÜGBARE Funktion 5.6.5.6 Untermenü MOTION bezüglich des Untermenüs FUNCTION PROGRAM MOTION 1 Park Action 2 Power On Action 3 Limit Operation 4 Return Option Wert Erklärung Diese Option gestattet die Definierung der Aktion die ausgeführt werden soll, wenn eine automatische Funktion gestoppt oder PARK ACTION abgebrochen wurde.
  • Seite 29: Untermenü Power On Action Bezüglich Des Untermenüs Motion

    5.6.5.8 Untermenü POWER ON ACTION bezüglich des Untermenüs MOTION POWER ON ACTION 1 Action None 2 Number 3 Return Option Wert Erklärung Diese Funktion gestattet die Auswahl einer Aktion die NONE/PRESET/VECTORSCAN/ ACTION beim Einschalten des Gerätes aktiviert wird. PATTERN/PANSCAN/AUTOSCAN Diese Option gestattet eine spezifische Definierung PRESET: 1/64 desjenigen Einzelvorgangs, der beim Einschalten des...
  • Seite 30: Untermenü Auto Scan Setup Bezüglich Des Untermenüs Function Program

    5.6.5.10 Untermenü AUTO SCAN SETUP bezüglich des Untermenüs FUNCTION PROGRAM Mit dieser Option kann eine Endlosrotation der Minidome-Kamera ausgeführt werden. AUTO SCAN SETUP 1 Auto Scan Pos Set 2 Speed Scan 3 Direction Left 4 Run 5 Return Option Wert Erklärung Diese Option gestattet die Speicherung der Anfangskoordinaten des auf PAN und TILT bezogenen...
  • Seite 31: Untermenü Alarm Programming Bezüglich Des Untermenüs Function Program

    5.6.5.12 Untermenü ALARM PROGRAMMING bezüglich des Untermenüs FUNCTION PROGRAM Das Menü ermöglicht die Auswahl der mit der zusätzlichen remoten Alarmplatine aktivierbaren Alarme. Durch Auswahl der verfügbaren Optionen greift man auf das nächste Menü der Kuppelkamera zu. ALARM PROGRAMMING 1 Number 2 Name ----- 3 Name Display...
  • Seite 32: Programmierungsmenü System Setup - Einstellungen Für Die Berechtigung Und Sperrung/Freigabe Des Zugriffes Auf Die Dome-Kamera

    CALL 93 FOR GUEST LOGON die empfiehlt, die Dome-Kamera mit den Befehlen 92 + SHOT (1092/621) oder SHOT + 92 + ENTER (1092/693) für Administrator oder Master 93 + SHOT (1092/621) oder SHOT + 93 + ENTER (1092/693) für Anwender und Eingabe der entsprechenden Passwörter zu entsperren.
  • Seite 33 SYSTEM SETUP 1 Master Setup 2 Operator Setup 3 Authorization 4 Login Password 5 Clear Memory 6 Restore Def 7 Resolution 720P 25 8 Dome Reset 9 Soft Baud 10 Return Option Wert Erklärung Mit dieser Option kann ein Passwort der ersten Ebene bearbeitet werden (höchste Berechtigungsebene).
  • Seite 34 Untermenü MASTER SETUP bezüglich des Menüs SYSTEM SETUP MASTER SETUP 1 Password Edit 2 Operation Lock 3 Wait Option Wert Erklärung Diese Option gestattet die Bearbeitung eines Passwortes der ersten Ebene, das die spezifischen für die Dome-Kamera PASSWORD EDIT verfügbaren Optionen und Funktionen aktiviert bzw. deaktiviert.
  • Seite 35 Untermenü OPERATOR SETUP bezüglich des Menüs SYSTEM SETUP OPERATOR SETUP 1 Password Edit 2 Operation Lock 3 Wait Option Wert Erklärung Diese Option gestattet die Bearbeitung eines Passwortes der zweiten Ebene, das die spezifischen für die Dome-Kamera PASSWORD EDIT verfügbaren Optionen und Funktionen aktiviert bzw. deaktiviert.
  • Seite 36: Einstellung Der Dome-Kamera

    EINSTELLUNG DER DOME-KAMERA Unter Einhaltung der in der nachstehenden Tabelle angeführten Angaben können die auf das Protokoll, die Baudrate und die Adresse des Domes bezogenen Parameter eingestellt werden. Adresse Protokoll – Baudrate Dip Switch Dip Switch Protocol Baud rate Auto 2400 DYNACOLOR 4800...
  • Seite 37 WICHTIGER HINWEIS Stets das „AUTO“-Protokoll einstellen. Falls kompatible Geräte des Urmet Domus-Katalogs verwendet werden, empfiehlt sich die Auswahl des PELCO D-Protokolls mit einer Baudrate von 2400 bps, um den einwandfreien Betrieb der Easy Dome 10X mit IR-LED zu garantieren. In diesem Fall wird das PELCO D-Protokoll automatisch erkannt.
  • Seite 38: Sonderbefehle Über Tastaturen Typ 1092/621, 1092/693

    SONDERBEFEHLE ÜBER TASTATUREN TYP 1092/621, 1092/693 Die Programmierung und Bedienung der Kamera Easy Dome 10X mit IR-LED kann anhand verschiedener schnell aufrufbarer Befehle über die Tastatur erfolgen. Für ihre Ausführung die in der nachstehenden Tabelle gezeigten Tasten in der angeführten Sequenz drücken (Tastatur 1092/621 / Tastatur 1982/693).
  • Seite 39 Simuliert die Aktivierung des Alarmeingangs Nr. 3 173+SHOT/SHOT+173+ENTER Simuliert die Aktivierung des Alarmeingangs Nr. 4 174+SHOT/SHOT+174+ENTER Simuliert die Aktivierung des Alarmeingangs Nr. 5 175+SHOT/SHOT+175+ENTER Simuliert die Aktivierung des Alarmeingangs Nr. 6 176+SHOT/SHOT+176+ENTER Simuliert die Aktivierung des Alarmeingangs Nr. 7 177+SHOT/SHOT+177+ENTER Simuliert die Aktivierung des Alarmeingangs Nr.
  • Seite 40: Technische Daten

    TECHNISCHE DATEN Hier finden Sie eine Zusammenfassung der wichtigsten technischen Eigenschaften der Kamera Typ Sch.1092/605. Kamerasensor Sony CMOS IMX322 1/2.8” Video-Ausgang AHD 75 Ohm 720p / 1080p Horizontale Auflösung: Beleuchtungsstärke (Lux) 0,2 Lux Farbe/ 0,02Lux S/W (F1.6, 1/50s, 50IRE) Mechanischer IR-Cut Filter...
  • Seite 41: Mechanische Eigenschaften

    Mechanische Eigenschaften Wert Installation Wandinstallation, Halterung inbegriffen Schwenkbereich Geschwindigkeit 360° (endlos) / 180°/s Horizontalachse Schwenkbereich Geschwindigkeit 0° - 90° (Flip) / 100°/s Vertikalachse Geschwindigkeit für horizontale Bewegung / s 200°/s Auto-Flip Schutzgrad IP66 Fernbedienung Wert Schnittstelle RS485 Protokoll Pelco-D Datenrate 2400bps, 4800bps, 9600bps, 19200bps (über DIP-Schalter wählbar) WICHTIGER HINWEIS Die technischen Merkmale können ohne jegliche Vorankündigung Änderungen unterliegen.
