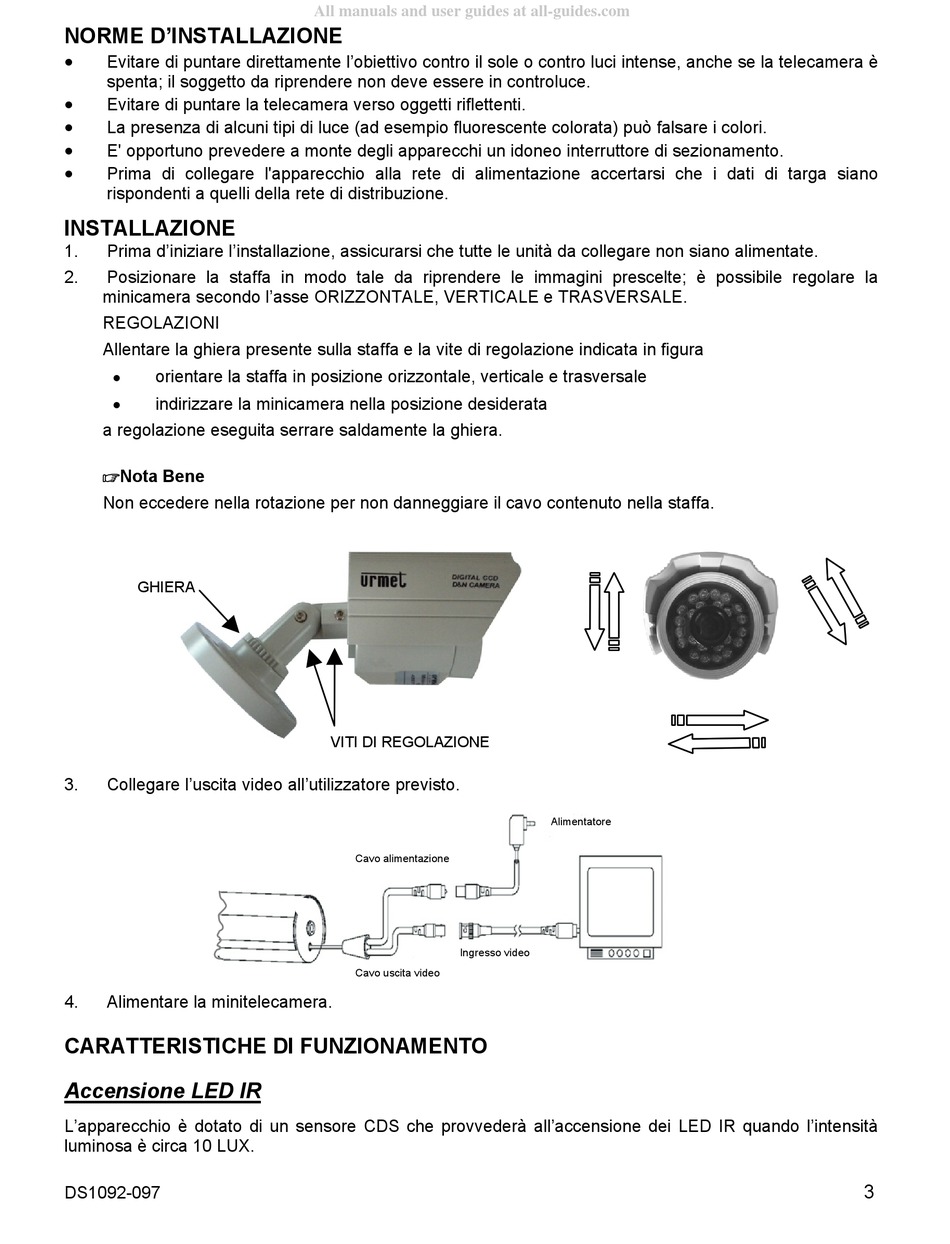

NORME D'INSTALLAZIONE

Evitare di puntare direttamente l'obiettivo contro il sole o contro luci intense, anche se la telecamera è
spenta; il soggetto da riprendere non deve essere in controluce.

Evitare di puntare la telecamera verso oggetti riflettenti.

La presenza di alcuni tipi di luce (ad esempio fluorescente colorata) può falsare i colori.

E' opportuno prevedere a monte degli apparecchi un idoneo interruttore di sezionamento.

Prima di collegare l'apparecchio alla rete di alimentazione accertarsi che i dati di targa siano
rispondenti a quelli della rete di distribuzione.
INSTALLAZIONE
1. Prima d'iniziare l'installazione, assicurarsi che tutte le unità da collegare non siano alimentate.
2. Posizionare la staffa in modo tale da riprendere le immagini prescelte; è possibile regolare la
minicamera secondo l'asse ORIZZONTALE, VERTICALE e TRASVERSALE.
REGOLAZIONI
Allentare la ghiera presente sulla staffa e la vite di regolazione indicata in figura

orientare la staffa in posizione orizzontale, verticale e trasversale

indirizzare la minicamera nella posizione desiderata
a regolazione eseguita serrare saldamente la ghiera.
Nota Bene
Non eccedere nella rotazione per non danneggiare il cavo contenuto nella staffa.
GHIERA
3. Collegare l'uscita video all'utilizzatore previsto.
4. Alimentare la minitelecamera.

CARATTERISTICHE DI FUNZIONAMENTO

Accensione LED IR
L'apparecchio è dotato di un sensore CDS che provvederà all'accensione dei LED IR quando l'intensità
luminosa è circa 10 LUX.
DS1092-097
All manuals and user guides at all-guides.com
VITI DI REGOLAZIONE
Cavo alimentazione
Ingresso video
Cavo uscita video
Alimentatore
3
