Layout 1
Mallikuva 1
C
onfiguration
М
онтажная схема
U
kład nr
1
W
W
2
W
1
W
8
9
G
1 725 mm
Min. 100 mm - Vid montering
Väh. 100 mm - asennuksen yhteydessä
Min. 100 mm - During assembly/installation
Mind. 100 mm - Bei Montage
Mini. 100 mm - Lors du montage
Мин. 100 мм - При монтаже
Min. 100 mm - Podczas montażu/instalacji
1
1
3
4
W
D
7
G
10
W
5
5
G
G
6
6
G
G
7
G

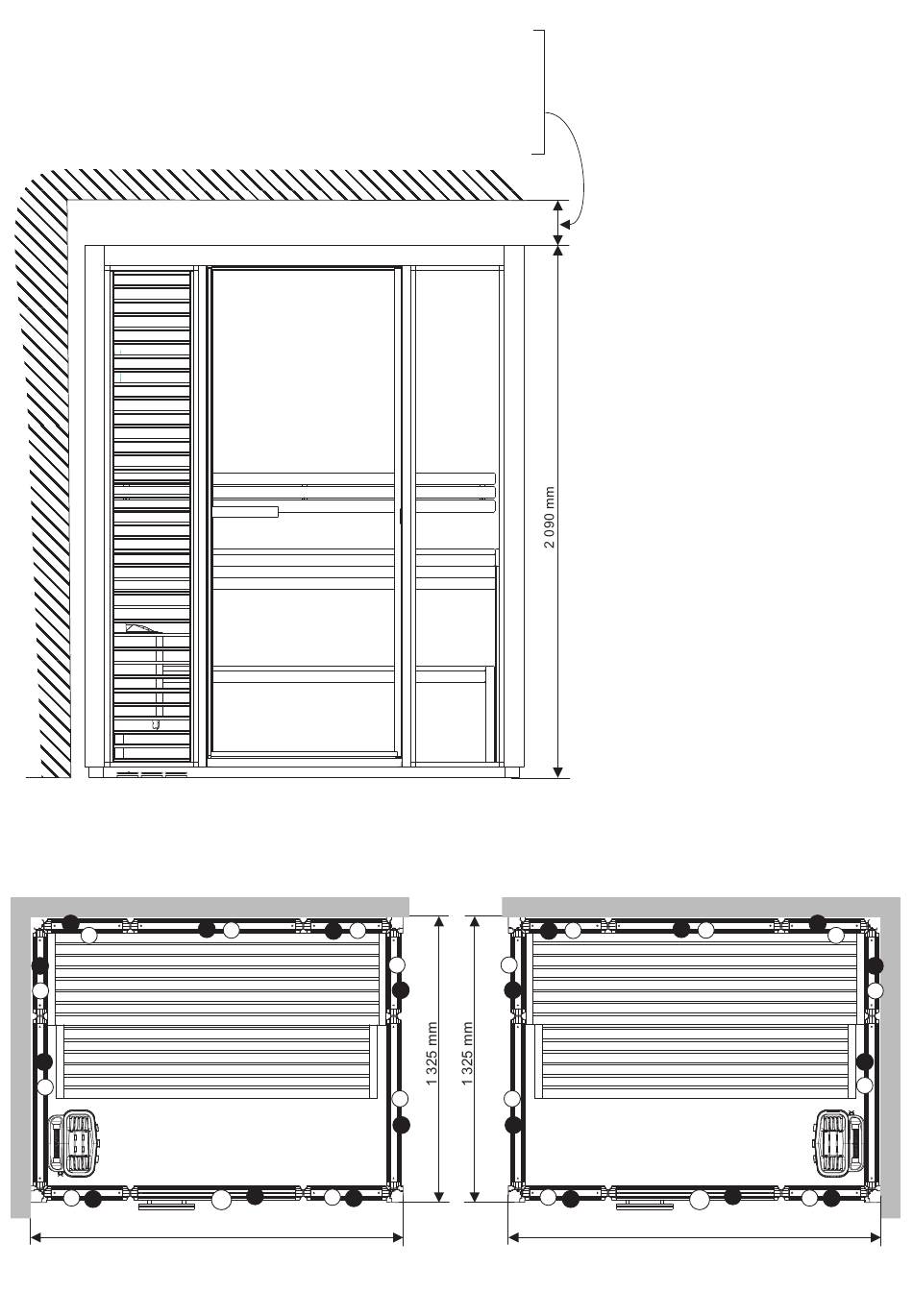

Det här är två exempel på montering av rummet.
Det är layout 1 som visas i
monteringsanvisningen. Siffrorna visar i vilken
ordning väggarna skall monteras. Väggarna på
layouten är även märkta med materialet. G= glas,
W= Träpanel, D= Glasdörr.
Tässä on kaksi esimerkkiä siitä, miten huoneen
voi koota. Tässä on asennusohjeissa näkyvä
mallikuva 1. Luvut kertovat, missä järjestyksessä
seinät kuuluu asentaa. Mallikuvan seiniin on myös
merkitty niiden materiaalit. G = lasi,
W = puupaneeli, D = lasiovi.
Shown here are two examples of how to assemble
the room. These assembly and installation
instructions describe the procedure for assembling
Layout 1. The numbers indicate the order in which
the walls are to be assembled. The layout
diagrams use the following codes to indicate
materials/components: G = glass, W = wooden
panelling, D = glass door.
Dies sind zwei Beispiele für die Montage der
Kabine. Die Montageanleitung bezieht sich auf
Layout 1. Die Ziffern beziehen sich auf die
Reihenfolge, in der die Wände zu montieren sind.
Die Buchstaben bezeichnen das jeweilige
Wandmaterial G = Glas, W = Holzvertäfelung,
D = Glastür.
Voici deux exemples de montage de la cabine.
C'est la configuration 1 qui est illustrée par les
instructions de montage. Les chiffres indiquent
l'ordre de montage des cloisons. Sur l'illustration,
les cloisons portent également une lettre
désignant le matériau. G = verre,
W = panneau de bois, D = porte vitrée.
Два примера монтажа комнаты. Это монтажная
схема 1, показанная в инструкции по монтажу.
Цифрами показан порядок монтажа стен.
Стенки на монтажной схеме отмечены вместе с
материалом. G = стекло, W = деревянная
панель, D = стеклянная дверь.
Są tu pokazane dwa przykłady aranżacji kabiny.
Poniższa instrukcja montażu i instalacji opisuje
procedurę dla schematu nr 1. Cyfry wskazują
kolejność w jakiej ścianki mają być montowane.
Na schematach są zastosowane następujące kody
wskazujące materiały/moduły: G = szyba,
W = panel drewniany, D = drzwi szklane.
Layout 2
Mallikuva 2
Configuration 2
Монтажная схема 2
Układ nr 2
4
W
3
D
10
1 725 mm
W
2
W
1
W
8
9
G
