Tylo i1515 Corner Bedienungsanleitung Seite 2

Min. 100 mm - Vid montering
Väh. 100 mm - asennuksen yhteydessä
Min. 100 mm - During assembly/installation
Mind. 100 mm - Bei Montage
Mini. 100 mm - Lors du montage
Мин. 100 мм - При монтаже
Min. 100 mm - Podczas montażu/instalacji
Layout 1
Mallikuva 1
C onfiguration
М онтажная схема
U kład nr 1
W
2
W
1
W
10
W
9
7
G
8
G
890 mm
1 495 mm
1
1
3
W
G
4
G
5
D
6
Det här är två exempel på montering av rummet. Det är
layout 1 som visas i monteringsanvisningen. Siffrorna visar i
vilken ordning väggarna skall monteras. Väggarna på
layouten är även märkta med materialet. G= glas,
W= Träpanel, D= Glasdörr.
Tässä on kaksi esimerkkiä siitä, miten huoneen voi koota.
Tässä on asennusohjeissa näkyvä mallikuva 1. Luvut
kertovat, missä järjestyksessä seinät kuuluu asentaa.
Mallikuvan seiniin on myös merkitty niiden materiaalit.
G = lasi, W = puupaneeli, D = lasiovi.

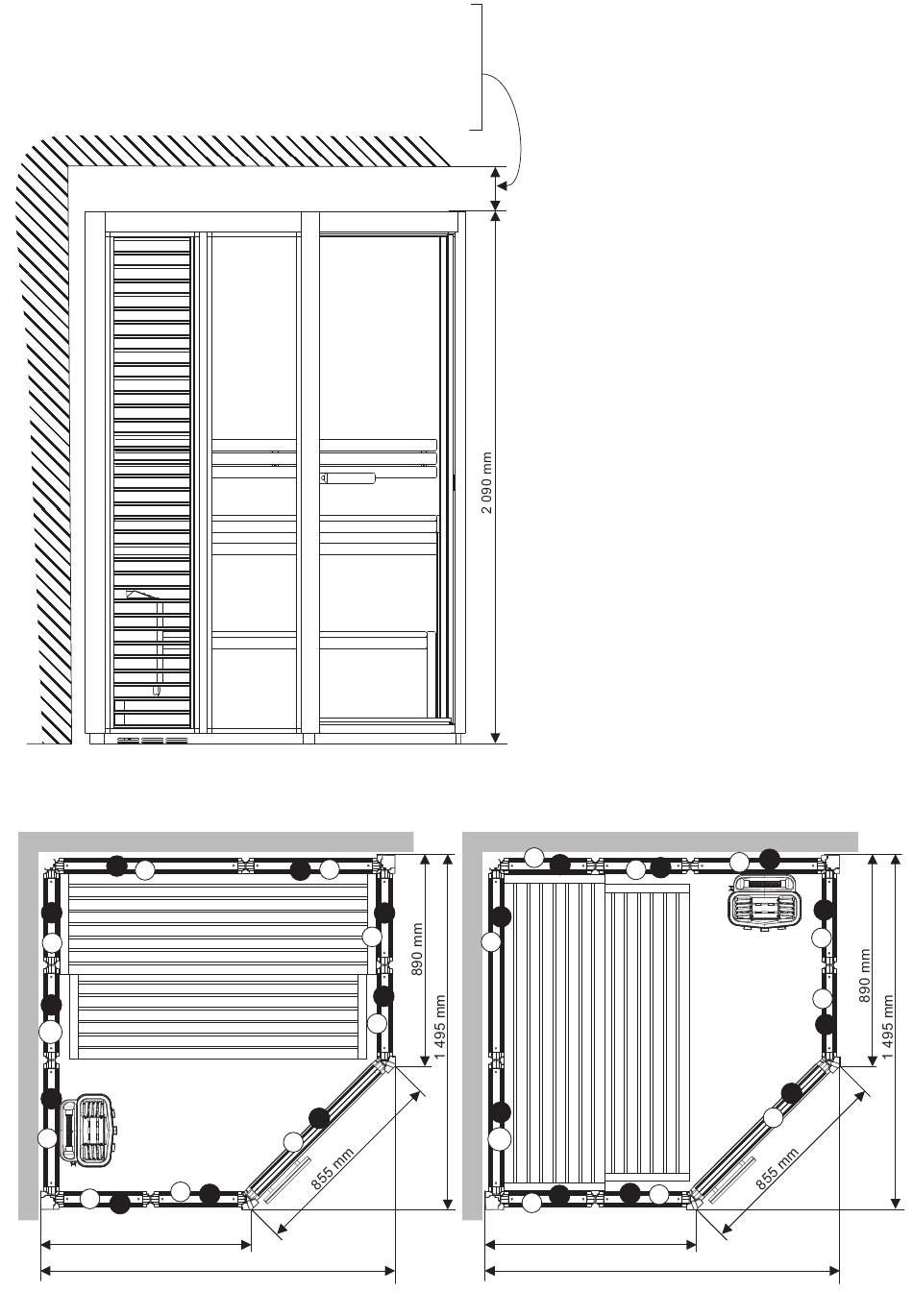

Shown here are two examples of how to assemble the room.
These assembly and installation instructions describe the
procedure for assembling Layout 1. The numbers indicate the
order in which the walls are to be assembled. The layout
diagrams use the following codes to indicate
materials/components: G = glass, W = wooden panelling,
D = glass door.
Dies sind zwei Beispiele für die Montage der Kabine. Die
Montageanleitung bezieht sich auf Layout 1. Die Ziffern
beziehen sich auf die Reihenfolge, in der die Wände zu
montieren sind. Die Buchstaben bezeichnen das jeweilige
Wandmaterial G = Glas, W = Holzvertäfelung,
D = Glastür.
Voici deux exemples de montage de la cabine. C'est la
configuration 1 qui est illustrée par les instructions de
montage. Les chiffres indiquent l'ordre de montage des
cloisons. Sur l'illustration, les cloisons portent également une
lettre désignant le matériau. G = verre, W = panneau de bois,
D = porte vitrée.
Два примера монтажа комнаты. Это монтажная схема 1,
показанная в инструкции по монтажу. Цифрами показан
порядок монтажа стен. Стенки на монтажной схеме
отмечены вместе с материалом. G = стекло,
W = деревянная панель, D = стеклянная дверь.
Są tu pokazane dwa przykłady aranżacji kabiny. Poniższa
instrukcja montażu i instalacji opisuje procedurę dla schematu
nr 1. Cyfry wskazują kolejność w jakiej ścianki mają być
montowane. Na schematach są zastosowane następujące
kody wskazujące materiały/moduły:
G = szyba, W = panel drewniany, D = drzwi szklane.
Layout 2
Mallikuva 2
Configuration 2
Монтажная схема 2
Układ nr 2
2
W
W
3
W
1
W
10
G
8
G
9
890 mm
1 495 mm
W
4
G
5
6
G
D
7
