Tylo i1515 Corner Bedienungsanleitung Seite 15

12
400 x 2 000
OBS! Det är viktigt att väggarna är i jämnhöjd I hörnen.
HUOM! Seinien on oltava samalla tasolla kulmien kohdalta.
IMPORTANT! The walls must be perfectly level where they meet at the
corners.
ACHTUNG! Die Wände müssen an den Ecken auf gleicher Höhe liegen.
ATTENTION ! Il est important que les cloisons soient au même niveau
dans les angles.
Внимание! Важно, чтобы стенки были на одинаковой высоте в углу.
WAŻNE! Ścianki w narożniku musza być dokładnie na tym samym
poziomie.
1
3
4
2
Glas
Lasi
Utsida
Glass
Ulkopuoli
Glas
Outside
Verre
Außenseite
Стекло
Extérieur
Szkło
Наруж.
Na zewnątrz
Packning
Tiiviste
Packing
Dichtung
Joint
Прокладка
Uszczelka

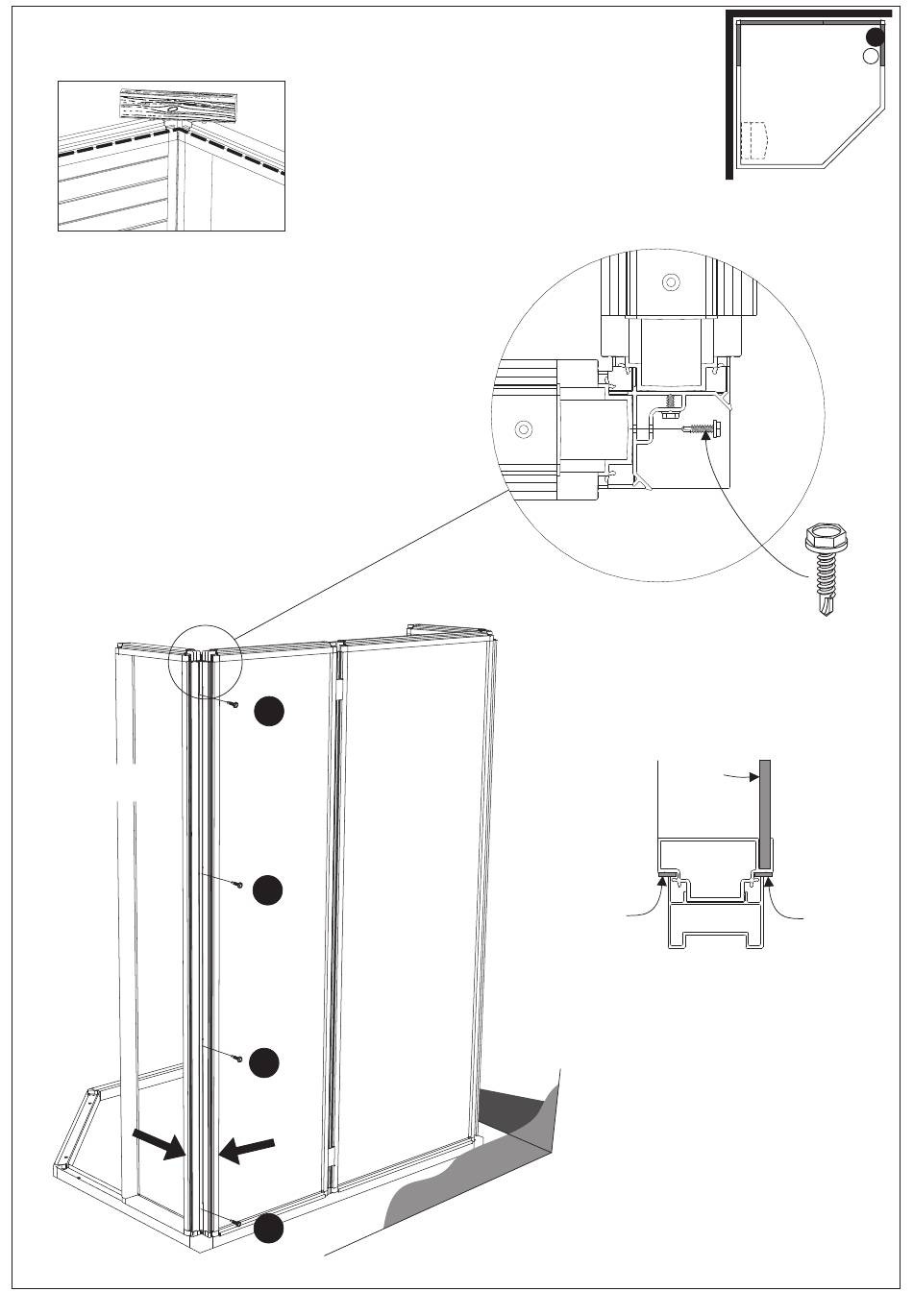

Tryck ihop väggarna när de skruvas samman.
Paina seiniä yhteen samalla, kun niitä ruuvataan kiinni
toisiinsa.
Push the walls together while they are being screwed
together.
Wände beim Zusammenschrauben zusammendrücken.
Pour visser les cloisons, les maintenir fermement
assemblées.
Прижимайте стенки одну к другой, когда будете
соединять их винтами.
Podczas skręcania ścianek należy je ze sobą trzymać
dokładnie połączone.
G
4
x4
B6 x 16 mm
Insida
Sisäpuoli
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Packning
Tiiviste
Packing
Dichtung
Joint
Прокладка
Uszczelka
