Aufbau
4 Aufbau
4.1 Anzeigen und Bedienelemente
1 TFT-Anzeige
2 grüne Netz-LED
3 rote Alarmanzeige
4 miniSD-Kartenschlitz
5 Blätterntaste / Navigationstaste
rechts / hoch
6 Ein-/Ausschalttaste
7 Lautsprecher
8 Taste Alarmunterdrückung
9 Taste Menü / ok
10 Navigationstaste links / runter
11 gelbe Alarmanzeige
4.2 Anschlüsse am Gerät
AnsAnschlüsse an der oberen Geräteseite:
1 USB-Schnittstelle
2 Anschluss Patientenkabel
3 Netzadapterbuchse
24
2
1
11
10
9
8
7

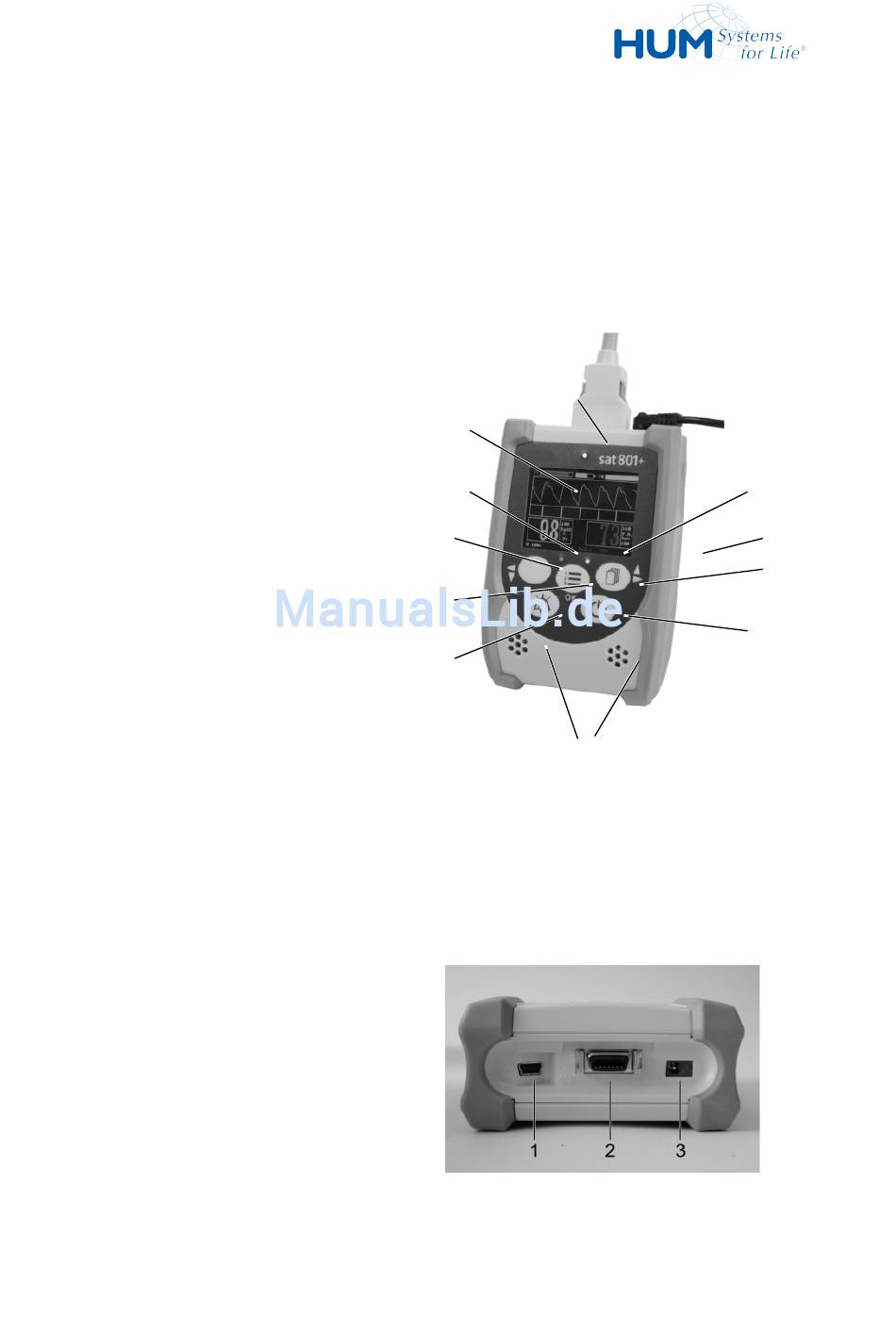

Abb. 1: Vorderseite
Abb. 2: Obere Geräteseite
3
6
4
5
