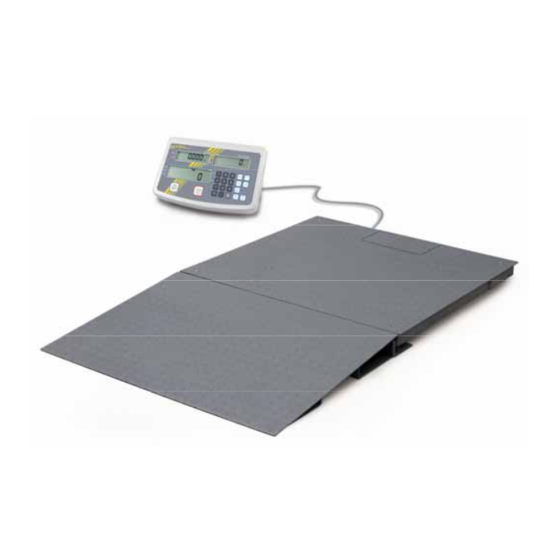

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Bodenwaage KERN BFS Version 1.0 11/2009 BFS-BA-d-0910...
-
Seite 2: Inhaltsverzeichnis
KERN BFS Version 1.0 11/2009 Betriebsanleitung Bodenwaage Inhaltsverzeichnis Technische Daten....................4 Geräteübersicht Anzeigegerät ................. 6 Tastaturübersicht......................7 Anzeigenübersicht ......................7 Akustisches Signal .......................8 Grundlegende Hinweise (Allgemeines) ............9 Bestimmungsgemäße Verwendung ................9 Sachwidrige Verwendung.....................9 Gewährleistung......................9 Prüfmittelüberwachung....................10 Grundlegende Sicherheitshinweise............... 10 Hinweise in der Betriebsanleitung beachten ..............10 Ausbildung des Personals ..................10... - Seite 3 Betrieb ......................13 Einschalten .........................13 Ausschalten ........................13 Nullstellen ........................13 Einfaches Wägen .......................13 Wägen mit Tara ......................13 PRE TARE (Numerische Eingabe des Taragewichts)..........14 Zählen.........................14 7.7.1 Ermittlung des durchschnittlichen Stückgewichts durch Wägung ........15 7.7.2 Numerische Eingabe des durchschnittlichen Stückgewichts .......... 15 Summieren .........................16 Toleranzkontrolle auf Zielstückzahl ................17 Funktionsmenü....................
-
Seite 4: Technische Daten
1 Technische Daten KERN BFS 600K200 BFS 600K200S Ablesbarkeit (d) 200 g Wägebereich (Max) 600 kg Reproduzierbarkeit 200 g Linearität ± 400 g Empfohlenes Justierge- 600 kg wicht, nicht beigegeben (M2) (Klasse) Anwärmzeit 10 Minuten Einschwingzeit (typisch) Wägeeinheit Auto Off wählbar... - Seite 5 KERN BFS 1.5T0.5 BFS 1.5T.05S BFS 3T1 Ablesbarkeit (d) 500 g 1000 g Wägebereich (Max) 1500 kg 3000 kg Reproduzierbarkeit 500 g 1 kg Linearität ± 1 kg ± 2 kg Empfohlenes Justierge- 1,5 t wicht, nicht beigegeben (M2) (M2) (Klasse) Anwärmzeit...
-
Seite 6: Geräteübersicht Anzeigegerät
2 Geräteübersicht Anzeigegerät Anzeige „Gewicht“ Anzeige „Durchschnittliches Stückgewicht“ Anzeige „Stückzahl“ Toleranzmarke, s. Kap. 7.6 Ein-/Ausschalttaste Tarier- und Nullstelltaste Numerische Tasten Funktionstasten RS-232 10. Eingang Anschluss Lastzellenkabel 11. Führungsschiene Tischfuß/Stativ 12. Anschlag Tischfuß/Stativ 13. Anschluss Netzadapter BFS-BA-d-0910... -
Seite 7: Tastaturübersicht
2.1 Tastaturübersicht Taste Funktion • Ein-/Ausschalten • Tarieren (>2 % Max) • Nullstellen (< 2 % Max) • Menüeinstellungen ändern • Eingabe des Stückgewichts durch Wägung, s. Kap. 7.8 • Numerische Eingabe des Stückgewichts s. Kap. 7.9 • Referenzoptimierung • Grenzwerte für Toleranzkontrolle setzen/abrufen •... -
Seite 8: Akustisches Signal
• Anzeige durchschnittliches Stückgewicht Hier wird das durchschnittliche Stückgewicht in [g] angezeigt. Dieser Wert wird ent- weder durch den Benutzer numerisch eingegeben oder durch Einwägen von der Waage berechnet. • Anzeige Stückzahl Hier wird die aktuelle Stückzahl (PCS = pieces) bzw. im Summiermodus die Summe der aufgelegten Teile angezeigt, s. -
Seite 9: Grundlegende Hinweise (Allgemeines)
Das Anzeigegerät darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung des Anzei- gegerätes führen. Das Anzeigegerät darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich frei- zugeben. 3.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 10: Prüfmittelüberwachung
4.1 Hinweise in der Betriebsanleitung beachten Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 11: Auspacken Und Aufstellen
Die Waage muss bei der Erstinstallation und bei jedem Standortwechsel nivelliert werden. 6.4 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. BFS-BA-d-0910... -
Seite 12: Justierung
Das zu verwendende Justiergewicht ist abhängig von der Kapazität des Wägesystems. Justierung möglichst nahe an der Höchstlast des Wäge- systems durchführen. Infos zu Prüfgewichten finden Sie im Internet un- ter: http://www.kern-sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich. -
Seite 13: Betrieb
7 Betrieb 7.1 Einschalten drücken, das Gerät führt einen Selbsttest durch. Sobald die Gewichtsanzei- ge erscheint, ist das Gerät wägebereit. 7.2 Ausschalten drücken, die Anzeige erlischt. 7.3 Nullstellen Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Nullstellbereich ± 2 % Max. Wägesystem entlasten drücken, die Nullanzeige und der Indikator [ ] neben a erscheinen. -
Seite 14: Pre Tare (Numerische Eingabe Des Taragewichts)
PRE TARE (Numerische Eingabe des Taragewichts) Waage entlasten und nullstelllen. Bekanntes Taragewicht über die numerischen Tasten mit Dezimalpunkt eingeben drücken. Das eingegebene Gewicht wird als Taragewicht gespeichert und mit negativem Vorzeichen angezeigt. Gefüllten Wägebehälter auf die Waage stellen, das Nettogewicht wird angezeigt. Der Tarawert bleibt solange gespeichert, bis er mit gelöscht wird. -
Seite 15: Ermittlung Des Durchschnittlichen Stückgewichts Durch Wägung
7.7.1 Ermittlung des durchschnittlichen Stückgewichts durch Wägung Referenz setzen Waage Nullstellen oder falls nötig leeren Wägebehälter tarieren. Eine bekannte Anzahl (z. B. 10 Stück) von Einzelteilen als Referenz auflegen. Stabilitätsanzeige abwarten, dann die Anzahl Einzelteile über die numerischen Tasten eingeben. bestätigen. -
Seite 16: Summieren
7.8 Summieren Summieren bei Gewichtsanzeige: Gewichtsanzeige: Aktuell aufgelegtes Gewicht Stückgewichtsanzeige: Gewähltes Stückgewicht Stückzahlanzeige: Aktuell aufgelegte Stückzahl Bei gewähltem Referenzgewicht die zu summierenden Teile auflegen. Warten bis Stabilitätsanzeige erscheint und der Indikator [ ] neben erlischt. TOTAL drücken der Anzeigewert wird in den Summenspeicher addiert. Der Indikator [ ] neben erscheint. -
Seite 17: Toleranzkontrolle Auf Zielstückzahl
Toleranzkontrolle auf Zielstückzahl Die Waage ermöglicht das Einwägen von Gütern auf eine Zielstückzahl innerhalb festgelegter Toleranzen. Mit dieser Funktion lässt sich auch überprüfen, ob das Wä- gegut innerhalb eines vorgegebenen Toleranzbereichs liegt. Das Erreichen des Ziel- wertes wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarke ) angezeigt. -
Seite 18: Funktion Aktivieren
Funktion aktivieren Menüeinstellung „1 sel 2“, s. Kap. 8 Grenzwerte setzen drücken, der untere Grenzwerte Li-LO mit der aktuellen Einstellung wird an- gezeigt. Mit den numerischen Tasten Stückzahl für den unteren Grenzwert eingeben und bestätigen. Der obere Grenzwerte Li-HI mit der aktuellen Einstellung wird angezeigt. Mit den numerischen Tasten Stückzahl für den oberen Grenzwert eingeben und bestätigen. -
Seite 19: Funktionsmenü
8 Funktionsmenü Navigation im Menü: Menü aufrufen Im Wägemodus gedrückt halten bis erscheint. FUNC Taste loslassen. Der erste Menüpunkt 1.SEL mit der ak- tuellen Einstellung wird angezeigt. Menüpunkte anwählen lassen sich die einzelnen Menüpunkte der Rei- he nach anwählen. Einstellungen ändern lässt sich die Einstellung im angewählten Me- nüpunkt ändern. -
Seite 20: Übersicht
Übersicht: Menüpunkt Verfügbare Einstellungen 1.SEL. Toleranzkontrolle auf Zielstückzahl deaktiviert Toleranzkontrolle auf Zielstückzahl aktiviert Toleranzmarke wird immer angezeigt, auch wenn 11.Co. Stillstandskontrolle noch nicht angezeigt ist. Anzeigebedingungen der Tole- Toleranzmarke wird nur in Verbindung mit Still- ranzmarke standskontrolle angezeigt. Toleranzmarke wird nur oberhalb des Nullpunktbe- 12.Li. - Seite 21 41. dA. Inhalt der Datenausgabe z. B. Stückzahl / Gewicht / Stückgewicht 42.o.c. Keine Datenausgabe Ausgabebedingung an der Ständige Datenausgabe Schnittstelle Ständige Datenausgabe stabilber Wägewerte Eine Ausgabe nach Drücken der PRINT-Taste Eine Ausgabe bei stabilem Wägewert, nach vorheriger Entlastung der Waage Eine Ausgabe bei stabilem Wägewert.
-
Seite 22: Wartung, Instandhaltung, Entsorgung
Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. -
Seite 23: Fehlermeldungen, Kleine Pannenhilfe
10 Fehlermeldungen, Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte das Gerät kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache Die Gewichtsanzeige • Das Gerät ist nicht eingeschaltet. leuchtet nicht. •...
