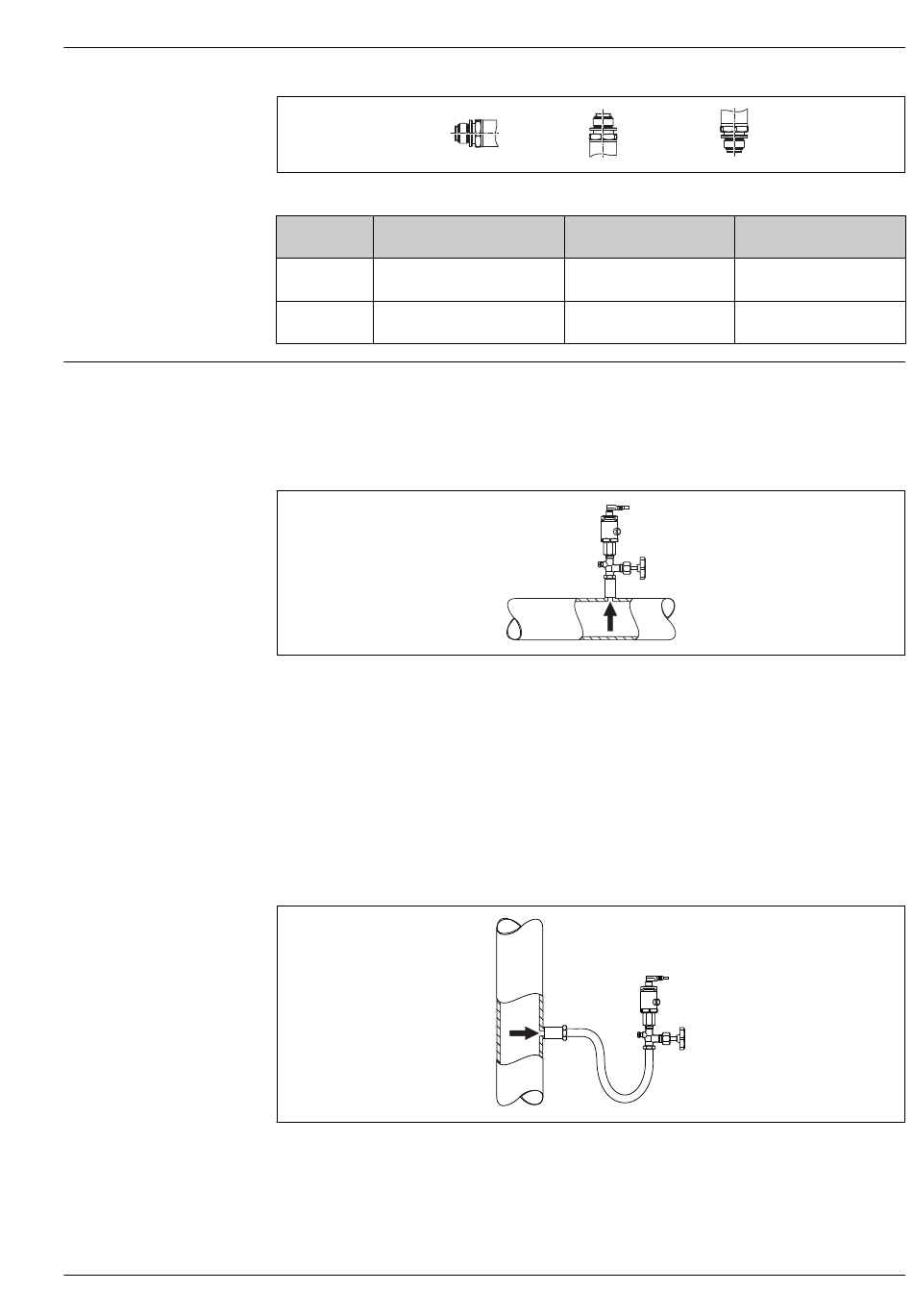

Montageort

Endress+Hauser
A
Typ Achse der Prozessmembrane
horizontal (A)
< 1 bar (15 psi) Kalibrationslage, kein Einfluss
> 1 bar (15 psi) Kalibrationslage, kein Einfluss
Druckmessung
Druckmessung in Gasen
Gerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventuelles Kondensat
in den Prozess ablaufen kann.
1 Gerät
2 Absperrarmatur
Druckmessung in Dämpfen
Bei Druckmessung in Dämpfen Wassersackrohr verwenden. Das Wassersackrohr reduziert die Tem-
peratur auf nahezu Umgebungstemperatur. Gerät mit Absperrarmatur auf gleicher Höhe des Ent-
nahmestutzens montieren.
Vorteil:
nur geringe/vernachlässigbare Wärmeeinflüsse auf das Gerät.
Max. zulässige Umgebungstemperatur des Transmitters beachten!
1 Gerät
2 Absperrarmatur
3 Wassersackrohr
B
C
Prozessmembrane zeigt Prozessmembrane zeigt
nach oben (B) nach unten (C)
Bis zu Bis zu
+0,3 mbar (+0,0044 psi) –0,3 mbar (–0,0044 psi)
Bis zu Bis zu
+3 mbar (+0,0435 psi) –3 mbar (–0,0435 psi)
1
2
1
2
3
A0024708
A0021904
A0024395
