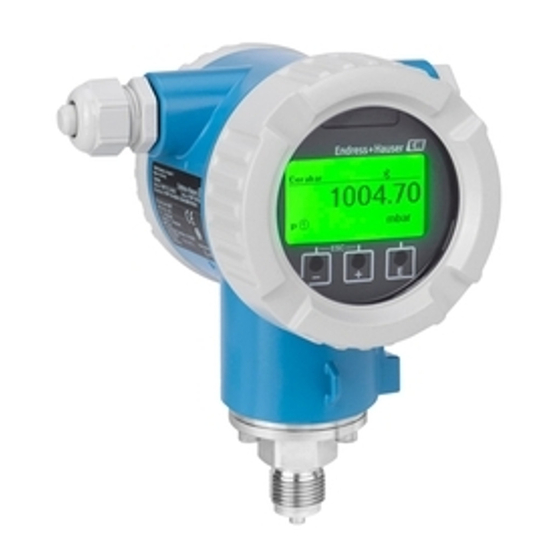

Endress+Hauser Cerabar PMC71B Kurzanleitung
Prozessdruckmessung hart
Vorschau ausblenden
Andere Handbücher für Cerabar PMC71B:
- Betriebsanleitung (84 Seiten) ,
- Technische information (56 Seiten) ,
- Kurzanleitung (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
KA01463P/00/DE/02.21
71518758
2021-03-30
Products
Kurzanleitung

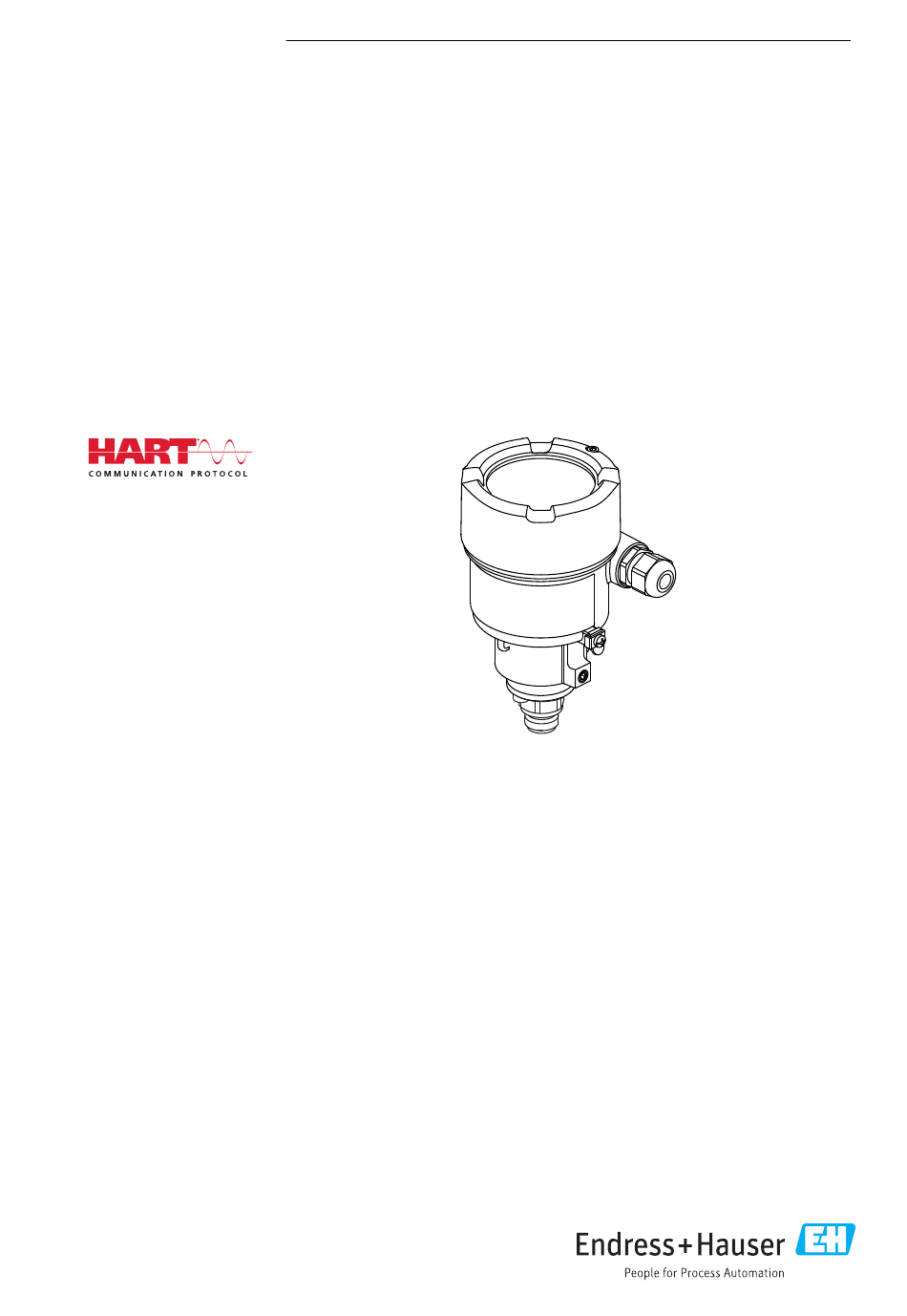

Cerabar PMC71B
Prozessdruckmessung
HART
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Cerabar PMC71B
Inhaltszusammenfassung für Endress+Hauser Cerabar PMC71B
- Seite 1 Cerabar PMC71B Prozessdruckmessung HART Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Cerabar PMC71B HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cerabar PMC71B HART Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Dokumentfunktion . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Cerabar PMC71B HART Hinweise zum Dokument Dokumentfunktion Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstin- betriebnahme. Verwendete Symbole 1.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 5: Abkürzungsverzeichnis
Cerabar PMC71B HART Hinweise zum Dokument Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. -
Seite 6: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Endress+Hauser... -
Seite 7: Arbeitssicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Funktionale Sicherheit SIL (optional) Für Geräte, die in Anwendungen der funktionalen Sicherheit eingesetzt werden, muss konse- quent das Handbuch zur Funktionalen Sicherheit beachtet werden. -
Seite 8: It-Sicherheit
Produktbeschreibung Cerabar PMC71B HART IT-Sicherheit Eine Gewährleistung durch Endress+Hauser ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanis- men, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheits- maßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren. -
Seite 9: Lieferumfang
• Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser halten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •... -
Seite 10: Lagerung Und Transport
Warenannahme und Produktidentifizierung Cerabar PMC71B HART Order code: Ser. no.: Ext. ord. cd.: Cal./Adj.: Dev.Rev.: MWP: Fill Fluid: Mat.: Date: Ord.cd.: Ser. no.: Ext.ord.cd.: Cal./Adj.: MWP: Mat.: Date: Fill Fluid: A0038163 Herstellername und Gerätename Adresse des Zertifikatshalters und Herstellungsland Bestellcode und Seriennummer... -
Seite 11: Montage
• Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor-Ort- Anzeige ausrichten • Für die Montage des Messgeräts an Rohren oder Wänden bietet Endress+Hauser eine Mon- tagehalterung an • Spülringe für Flansche verwenden, wenn Messstoffablagerungen oder Verstopfungen am Prozessanschluss zu befürchten sind... -
Seite 12: Einbauhinweise Für Gewinde
Montage Cerabar PMC71B HART 5.1.3 Einbauhinweise für Gewinde • Messgerät mit G 1 ½" -Gewinde: Flachdichtung auf die Dichtfläche des Prozessanschlusses legen Zusätzliche Verspannungen der Prozessmembrane vermeiden: Gewinde nicht mit Hanf oder ähnlichen Materialien abdichten • Messgerät mit NPT-Gewinde: • Gewinde mit Teflonband umwickeln und abdichten •... -
Seite 13: Messgerät Montieren
Cerabar PMC71B HART Montage A0038723 • Druckausgleich (1) frei von Verschmutzungen halten • Eine lageabhängige Nullpunktverschiebung (bei leerem Behälter zeigt der Messwert nicht Null an) kann korrigiert werden • Zur Montage wird die Verwendung von Absperrarmaturen und/oder Wassersackrohre empfohlen • Die Einbaulage richtet sich nach der Messanwendung Messgerät montieren... -
Seite 14: Füllstandsmessung
Montage Cerabar PMC71B HART 5.2.4 Füllstandsmessung • Messgerät immer unterhalb des tiefsten Messpunkts installieren • Messgerät nicht an folgende Positionen installieren: • Im Füllstrom • Im Tankauslauf • Im Ansaugbereich einer Pumpe • An einer Stelle im Tank, auf die Druckimpulse des Rührwerks treffen können •... -
Seite 15: Anzeigemodul Drehen
Cerabar PMC71B HART Montage 5.2.8 Anzeigemodul drehen 4 mm A0038224 WARNUNG Versorgungsspannung eingeschaltet! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Versorgungsspannung ausschalten, bevor das Messgerät geöffnet wird. VORSICHT Beim Öffnen des Klemmenraumdeckels des Zweikammer Gehäuses, kann der Finger zwi- schen Deckel und Druckausgleichsfilter eingeklemmt werden. -
Seite 16: Gehäuse Drehen
Elektrischer Anschluss Cerabar PMC71B HART 5.2.10 Gehäuse drehen Das Gehäuse ist durch Lösen der Feststellschraube bis zu 380° drehbar. Ihre Vorteile • Einfache Montage durch optimale Ausrichtung des Gehäuses • Gut zugängliche Bedienung des Gerätes • Optimale Ablesbarkeit der Vor-Ort-Anzeige (optional) -
Seite 17: Messgerät Anschließen
Cerabar PMC71B HART Elektrischer Anschluss WARNUNG Explosionsgefahr! ‣ Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosions- gefährdeten Bereich zu entnehmen. Elektromagnetische Verträglichkeit optimieren • Möglichst kurze Potentialausgleichsleitung • Querschnitt von mindestens 2,5 mm (14 AWG) einhalten Messgerät anschließen A0043806 Anschlussraumdeckel Gehäusegewinde... -
Seite 18: Überspannungsschutz
6.2.5 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1000 V Leitung gegen Erde... -
Seite 19: Verdrahtung
Cerabar PMC71B HART Elektrischer Anschluss 6.2.6 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten. Die spezifizierte Kabelverschraubung muss benutzt werden. -
Seite 20: Klemmenbelegung
Elektrischer Anschluss Cerabar PMC71B HART 6.2.7 Klemmenbelegung Einkammer Gehäuse A0042594 2 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Zweikammer Gehäuse A0042803 3 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Endress+Hauser... -
Seite 21: Kabeleinführungen
Cerabar PMC71B HART Elektrischer Anschluss 6.2.8 Kabeleinführungen A0045414 Kabeleinführung Blindstopfen A0045413 Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann. Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden. -
Seite 22: Schutzart Sicherstellen
Elektrischer Anschluss Cerabar PMC71B HART Messgeräte mit Harting-Stecker Han7D – + – Han7D – A0041011 Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D Sicht auf die Steckverbindung am Gerät Schutzart sicherstellen 6.3.1 Kabeleinführungen • Verschraubung M20, Kunststoff, IP66/68 TYPE 4X/6P • Verschraubung M20, Messing vernickelt, IP66/68 TYPE 4X/6P •... -
Seite 23: Bedienungsmöglichkeiten
Der Aufbau der Bedienmenüs von Vor-Ort-Anzeige und den Endress+Hauser Bedientools FieldCare oder DeviceCare unterscheidet sich folgendermaßen: Die Vor-Ort-Anzeige eignet sich, um einfache Anwendungen zu parametrieren. Mit den Endress+Hauser Bedientools FieldCare oder DeviceCare sowie Bluetooth und SmartB- lue App und dem Display des Geräts können umfangreiche Anwendungen parametriert wer- den. -
Seite 24: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Cerabar PMC71B HART Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.4.1 Gerätedisplay (optional) Funktionen: • Anzeige von Messwerten sowie Stör- und Hinweismeldungen • Hintergrundbeleuchtung, die im Fehlerfall von Grün auf Rot wechselt • Zur einfacheren Bedienung kann das Gerätedisplay entnommen werden In Abhängigkeit von der Versorgungsspannung und der Stromaufnahme, wird die Hin-... -
Seite 25: Bedienung Über Bluetooth® Wireless Technology (Optional)
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Messgerät mit Bluetooth-Display • Smartphone oder Tablet mit Endress+Hauser SmartBlue App oder PC mit DeviceCare ab Version 1.07.00 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umgebungs- bedingungen wie z. B. -
Seite 26: Zugriff Auf Bedienmenü Via Bedientool
Bluetooth-Modul gespeichert und nicht im Gerät. Zugriff auf Bedienmenü via Bedientool Der Zugriff via Bedientool ist folgendermaßen möglich: • Über HART-Kommunikation • Über Endress+Hauser Commubox FXA291 Mit der Commubox FXA291 kann eine CDI-Verbindung mit der Messgerät-Schnittstelle und einem Windows-PC/Notebook mit USB-Schnittstelle hergestellt werden HistoROM Beim Austausch des Elektronikeinsatzes werden die gespeicherten Daten (außer Ereignisliste) -
Seite 27: Installations- Und Funktionskontrolle
Cerabar PMC71B HART Inbetriebnahme WARNUNG Überschreitung oder Unterschreitung des zulässigen Betriebsdrucks! Verletzungsgefahr durch berstende Teile! Warnmeldungen werden bei zu hohem Druck aus- gegeben. ‣ Liegt am Gerät ein Druck kleiner als der zugelassene minimale Druck oder größer als der zugelassene maximale Druck an, wird eine Meldung ausgegeben. -
Seite 28: Messgerät Konfigurieren
Inbetriebnahme Cerabar PMC71B HART Displaybedienung - Verriegelung oder Entriegelung Um die optischen Tasten zu verriegeln oder entriegeln, muss die Taste mindestens 2 Sekunden lang gedrückt werden. Im erscheinenden Dialog kann die Displaybedienung verrie- gelt oder entriegelt werden. Die Displaybedienung verriegelt sich automatisch (außer im SIL Assistenten): •... - Seite 29 Cerabar PMC71B HART Inbetriebnahme Leuchtet LED auf dem Elektronikeinsatz nicht auf? Anliegender Druck für Messanfang wurde nicht übernommen. Eingabegrenzen beachten. Messende einstellen (Druck oder skalierte Variable) Gewünschter Druck für Messende liegt am Gerät an. Taste "Span" für mindestens 3 s drücken.
- Seite 30 Inbetriebnahme Cerabar PMC71B HART Wenn alle Seiten ausgefüllt sind: Auf "Beenden" klicken, um den Assistent Inbetrieb- nahme zu schließen. Wenn der Assistent Inbetriebnahme abgebrochen wird, bevor alle erforderlichen Para- meter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand.
- Seite 31 Cerabar PMC71B HART Inbetriebnahme Über den Parameter Messbereichsende Ausgang den Druckwert für den 20-mA-Strom eingeben (450 mbar (6,75 psi)) Ergebnis: Der Messbereich ist auf 4...20 mA eingestellt. 8.7.3 Inbetriebnahme ohne Inbetriebnahme Assistent Beispiel: Inbetriebnahme einer Volumenmessung im Tank Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einheiten werden nicht umgerechnet.
-
Seite 32: Konfiguration Verwalten
Inbetriebnahme Cerabar PMC71B HART Über den Parameter Skalierte Variable Wert 1 den Volumenwert für den unteren Abgleichpunkt eingeben: 0 l (0 gal) Menüpfad: Applikation → Sensor → Skalierte Variable → Skalierte Variable Wert 1 Über den Parameter Druckwert 2 den Druckwert für den oberen Abgleichpunkt einge- ben: 450 mbar (6,75 psi) ... - Seite 36 *71518758* 71518758 www.addresses.endress.com...
