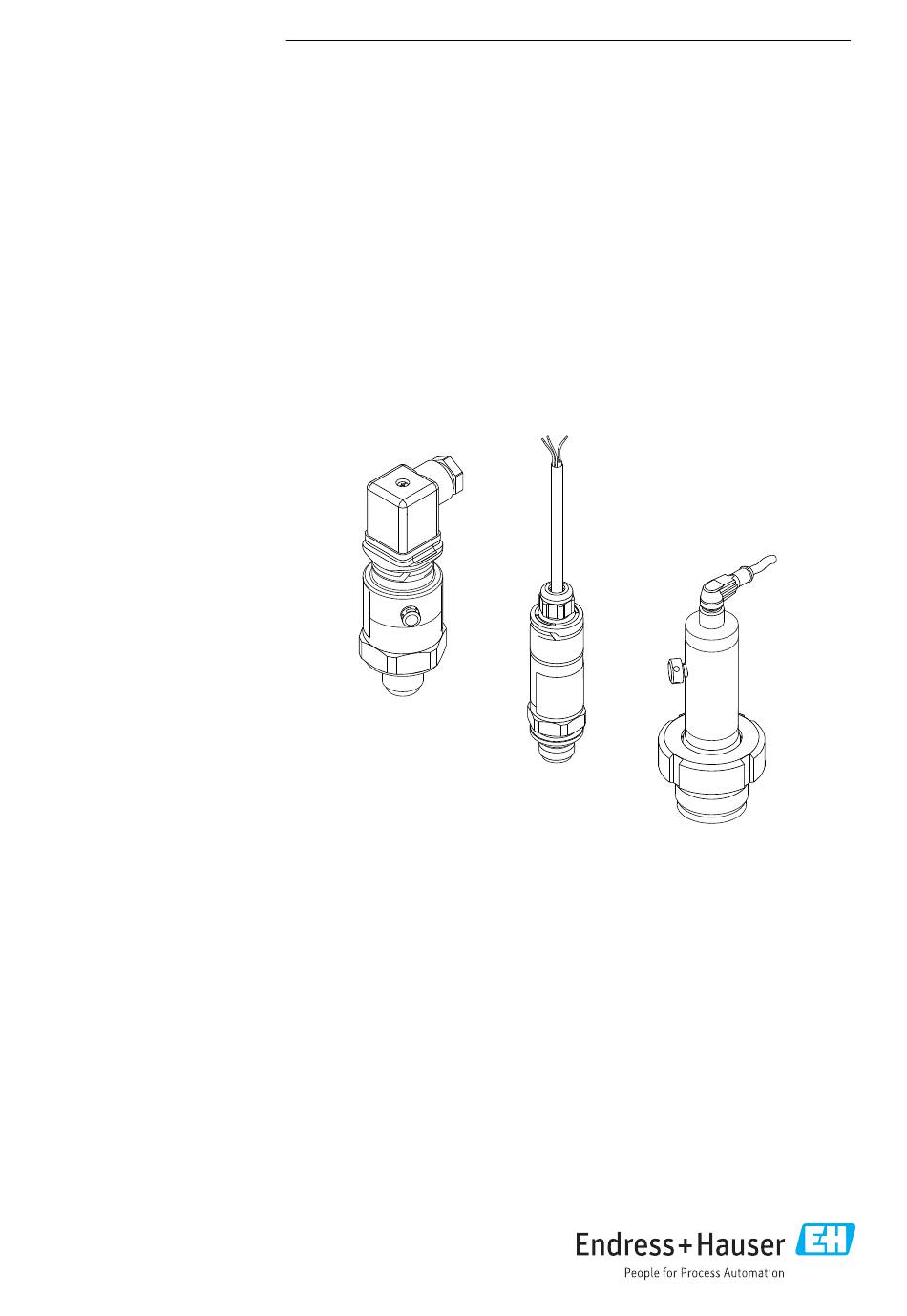

KA01164P/00/DE/05.17
71353699
Products
Kurzanleitung
Cerabar PMC11, PMC21,
PMP11, PMP21, PMP23
Prozessdruckmessung
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Cerabar PMC11
Inhaltszusammenfassung für Endress+Hauser Cerabar PMC11
- Seite 1 PMP11, PMP21, PMP23 Prozessdruckmessung Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Dokumentfunktion .
- Seite 4 Hinweise zum Dokument Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Hinweise zum Dokument Dokumentfunktion Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstin- betriebnahme. Verwendete Symbole 1.2.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- GEFAHR den wird, zu Tod oder schwerer Körperverletzung führen wird.
- Seite 5 Handlungsschritte 1. 2. 3. … A, B, C, ... Ansichten Dokumentation Die aufgelisteten Dokumenttypen sind verfügbar: Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download 1.3.1 Technische Information (TI): Planungshilfe für Ihr Gerät PMC11: TI01133P PMP11: TI01133P PMC21: TI01133P PMP21: TI01133P PMP23: TI01203P Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund...
- Seite 6 Hinweise zum Dokument Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungs- beseitigung, Wartung und Entsorgung. 1.3.3 Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. Diese sind integraler Bestandteil der Betriebsanleitung.
- Seite 7 Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Hinweise zum Dokument Begriffe und Abkürzungen A0029505 Posi- Begriff/Abkür- Erklärung tion zung Der OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druckschwächsten Glied der ausgewählten Komponenten, d.h. neben der Messzelle ist auch der Prozessanschluss zu beachten.
- Seite 8 Hinweise zum Dokument Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Posi- Begriff/Abkür- Erklärung tion zung Kalibrierte/ Spanne zwischen LRV und URV Justierte Mess- Werkeinstellung: 0...URL spanne Andere kalibrierte Messspannen können kundenspezifisch bestellt werden. Druck Lower range limit = untere Messgrenze Upper range limit = obere Messgrenze...
- Seite 9 Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Prozessmedien und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit prozessberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. 2.2.3 Restrisiken Das Gehäuse kann im Betrieb eine Temperatur nahe der Prozesstemperatur annehmen.
- Seite 10 Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Produktbeschreibung Siehe Betriebsanleitung.
- Seite 11 Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme • Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? • Ware unbeschädigt? • Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? •...
- Seite 12 Montage Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Lagerung und Transport 4.3.1 Lagerbedingungen Originalverpackung verwenden. Messgerät unter trockenen, sauberen Bedingungen lagern und vor Schäden durch Stöße schützen (EN 837-2). Lagerungstemperaturbereich –40…+85 °C (–40…+185 °F) 4.3.2 Produkt zur Messstelle transportieren WARNUNG Falscher Transport! Gehäuse und Membrane können beschädigt werden und es besteht Verletzungsgefahr!
- Seite 13 Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Montage A0022252 Einfluss der Einbaulage Die Einbaulage ist beliebig, kann aber eine Nullpunktverschiebung verursachen, d.h. bei lee- rem oder teilbefülltem Behälter zeigt der Messwert nicht Null an. A0024708 Achse der Prozessmembrane Prozessmembrane zeigt Prozessmembrane zeigt...
- Seite 14 Montage Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Max. zulässige Umgebungstemperatur des Transmitters beachten! Druckmessung in Flüssigkeiten Gerät mit Absperrarmatur auf gleicher Höhe des Entnahmestutzens montieren. 5.3.2 Füllstandmessung • Das Gerät immer unter dem tiefsten Messpunkt installieren. • Das Gerät nicht an folgende Positionen installieren: –...
- Seite 15 Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Elektrischer Anschluss Elektrischer Anschluss Anschluss Messeinheit 6.1.1 Klemmenbelegung WARNUNG Verletzungsgefahr durch unkontrolliert ausgelöste Prozesse! ‣ Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. ‣ Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet werden. WARNUNG Versorgungsspannung möglicherweise angeschlossen! Explosionsgefahr! ‣...
- Seite 16 Elektrischer Anschluss Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 4...20 mA Ausgang Gerät Stecker M12 Ventilstecker Kabel PMC11 0.5A 0.5A 0.5A PMP11 PMC21 PMP21 L– PMP23 L– L– A0023487 A0022823 A0023783 braun = L+ blau = L- grün/gelb = Erdanschluss (a) Referenzluftschlauch 0...10 V Ausgang...
- Seite 17 Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Elektrischer Anschluss 6.1.3 Stromaufnahme und Alarm-Signal Anzahl Leiter Gerät Normalbetrieb Alarm-Signal PMC11 ≤ 26 mA > 21 mA PMP11 PMC21 PMP21 PMP23 PMC11 < 12 mA 11 V PMP11 Bei MAX Alarm (Werkeinstellung) Anschlussbedingungen 6.2.1...
- Seite 18 Bedienungsmöglichkeiten Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? ...
- Seite 19 Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Bedienungsmöglichkeiten Unter die LED-Anzeige kann ein zum Lieferumfang gehörender Aufkleber mit Angabe der technischen Einheit angebracht werden. 7.1.3 Technische Daten Siehe Betriebsanleitung. 7.1.4 Elektrischer Anschluss Steckerbelegung WARNUNG Versorgungsspannung ausgeschaltet? Gefahr durch Stromschlag! ‣ Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen.
- Seite 20 Bedienungsmöglichkeiten Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 A0022209 Im Menü abwärts und Anwahl der Menüpunkte Im Menü aufwärts und Anwahl der Menüpunkte A+B Menüpunkt auswählen zum Einstellen oder Quittieren der Einstellung Einstellung des Dezimalpunktes Siehe Betriebsanleitung. Einstellung der Bereichsüberschreitung Siehe Betriebsanleitung.
- Seite 24 *71353699* 71353699 www.addresses.endress.com...
