Endress+Hauser Cerabar PMC51B Betriebsanleitung
Prozessdruckmessung hart
Vorschau ausblenden
Andere Handbücher für Cerabar PMC51B:
- Beschreibung (100 Seiten) ,
- Betriebsanleitung (80 Seiten) ,
- Technische information (48 Seiten)
Verwandte Anleitungen für Endress+Hauser Cerabar PMC51B
Inhaltszusammenfassung für Endress+Hauser Cerabar PMC51B

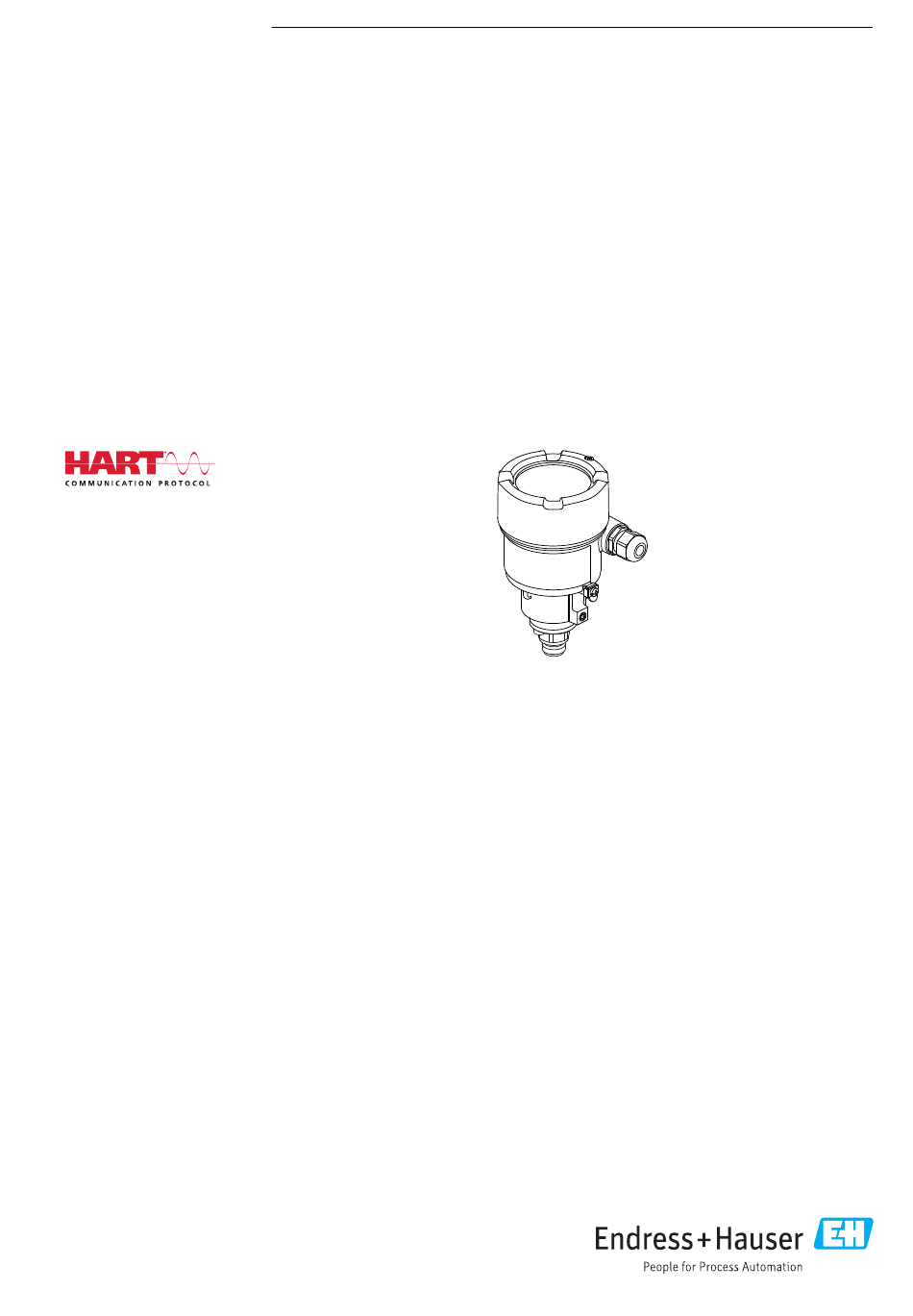

- Seite 1 Products Solutions Services BA02009P/00/DE/03.21 71518751 2021-03-30 01.00.zz (Gerätefirmware) Betriebsanleitung Cerabar PMC51B Prozessdruckmessung HART...
- Seite 2 Sicherheitshinweise im Dokument sorgfältig lesen Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterun- gen dieser Anleitung gibt die Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cerabar PMC51B HART Inhaltsverzeichnis Inhaltsverzeichnis Messgrößen via HART-Protokoll ..Hinweise zum Dokument ... 5 Dokumentfunktion ..... - Seite 4 Inhaltsverzeichnis Cerabar PMC51B HART Stichwortverzeichnis ....67 Endress+Hauser...
-
Seite 5: Hinweise Zum Dokument
Cerabar PMC51B HART Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Symbole In Grafiken
Hinweise zum Dokument Cerabar PMC51B HART Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. -
Seite 7: Abkürzungsverzeichnis
Cerabar PMC51B HART Hinweise zum Dokument Abkürzungsverzeichnis A0029505 OPL: Die OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druck- schwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessan- schluss zu beachten. Druck- Temperaturabhängigkeit beachten. -
Seite 8: Dokumentation
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Endress+Hauser ist lizensiert. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind. -
Seite 9: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 10: Produktsicherheit
Handbuch zur Funktionalen Sicherheit beachtet werden. IT-Sicherheit Eine Gewährleistung durch Endress+Hauser ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsme- chanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT- Sicherheitsmaßnahmen gemäß... -
Seite 11: Produktbeschreibung
Cerabar PMC51B HART Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Keramische Prozessmembrane (Ceraphire ® A0043088 Luftdruck (Relativdrucksensoren) Keramikgrundkörper Elektroden Keramische Prozessmembrane Dichtung Druck Der Keramiksensor ist ein ölfreier Sensor. Der Prozessdruck wirkt direkt auf die robuste keramische Prozessmembrane und lenkt sie aus. Eine druckabhängige Kapazitätsänderung wird an den Elektroden des Keramikgrundkörpers und der Prozessmembrane gemessen. - Seite 12 Produktbeschreibung Cerabar PMC51B HART Vorteile: • Volumen- und Massemessungen in beliebigen Behälterformen mit einer frei program- mierbaren Kennlinie • Vielseitig einsetzbar, z. B. • Bei Schaumbildung • In Behältern mit Rührwerken oder Siebeinbauten • Bei flüssigen Gasen Endress+Hauser...
-
Seite 13: Warenannahme Und Produktidenti
• Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser hal- ten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •... -
Seite 14: Lagerung Und Transport
Warenannahme und Produktidentifizierung Cerabar PMC51B HART Order code: Ser. no.: Ext. ord. cd.: Cal./Adj.: Dev.Rev.: MWP: Fill Fluid: Mat.: Date: Ord.cd.: Ser. no.: Ext.ord.cd.: Cal./Adj.: MWP: Mat.: Date: Fill Fluid: A0038163 Herstellername und Gerätename Adresse des Zertifikatshalters und Herstellungsland Bestellcode und Seriennummer... -
Seite 15: Montage
EN837-2) • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor- Ort-Anzeige ausrichten • Für die Montage des Messgeräts an Rohren oder Wänden bietet Endress+Hauser eine Montagehalterung an • Spülringe für Flansche verwenden, wenn Messstoffablagerungen oder Verstopfungen am Prozessanschluss zu befürchten sind •... -
Seite 16: Einbaulage
Montage Cerabar PMC51B HART Montage von Sensormodulen mit PVDF-Gewinde WARNUNG Prozessanschluss kann beschädigt werden! Verletzungsgefahr! ‣ Sensormodule mit PVDF-Gewinde müssen mit dem mitgelieferten Montagehalter mon- tiert werden! ‣ PVDF ist nur für Metallfreie Anwendungen vorgesehen! WARNUNG Starke Beanspruchung durch Druck und Temperatur! Verletzungsgefahr durch berstende Teile! Bei starker Beanspruchung durch Druck und Temperatur kann sich das Gewinde lockern. -
Seite 17: Messgerät Montieren
Cerabar PMC51B HART Montage Messgerät montieren 5.2.1 Druckmessung in Gasen A0038730 Messgerät Absperrarmatur Messgerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventu- elles Kondensat in den Prozess ablaufen kann. 5.2.2 Druckmessung in Dämpfen A0038731 Messgerät Absperrarmatur Wassersackrohr in U-Form Wassersackrohr in Kreisform Ein Wassersackrohr reduziert die Temperatur auf nahezu Umgebungstemperatur. -
Seite 18: Druckmessung In Flüssigkeiten
Montage Cerabar PMC51B HART 5.2.3 Druckmessung in Flüssigkeiten A0038732 Messgerät Absperrarmatur Wassersackrohr Messgerät mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahmestutzens montieren. 5.2.4 Füllstandsmessung A0038733 • Messgerät immer unterhalb des tiefsten Messpunkts installieren • Messgerät nicht an folgende Positionen installieren: •... -
Seite 19: Montagehalter Für Messgerät Oder Separatgehäuse
Cerabar PMC51B HART Montage A0017743 Prozessmembrane Dichtung 5.2.6 Montagehalter für Messgerät oder Separatgehäuse Mit dem Montagehalter kann das Messgerät oder das Separatgehäuse an Wänden oder Rohren (für Rohre von 1 ¼" bis 2" Durchmesser) montiert werden. ø42...60 (1.65...2.36) 122 (4.8) 140 (5.51) -
Seite 20: Separatgehäuse Zusammenbauen Und Montieren
Montage Cerabar PMC51B HART 5.2.7 Separatgehäuse zusammenbauen und montieren r ³ 120 (4.72) A0038728 Maßeinheit mm (in) Gehäuse mit Gehäuseadapter montiert, beiliegend Montagehalter beiliegend, für Rohr- und Wandmontage geeignet (für Rohre von 1 ¼" bis 2" Durchmesser) Arretierungsschraube Stecker Druckausgleich Kabel mit Buchse Beim Separatgehäuse wird der Sensor mit Prozessanschluss und Kabel montiert ausgeliefert. -
Seite 21: Schließen Der Gehäusedeckel
Cerabar PMC51B HART Montage VORSICHT Beim Öffnen des Klemmenraumdeckels des Zweikammer Gehäuses, kann der Finger zwischen Deckel und Druckausgleichsfilter eingeklemmt werden. ‣ Deckel langsam aufdrehen. 1. Wenn vorhanden: Schraube der Deckelsicherung des Elektronikraumdeckels mit Innensechskantschlüssel lösen. 2. Elektronikraumdeckel vom Transmittergehäuse abschrauben und Deckeldichtung kontrollieren. -
Seite 22: Montagekontrolle
Montage Cerabar PMC51B HART Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)? Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Messgerät gegen Niederschlag und Sonneneinstrahlung geschützt? Sind Befestigungsschrauben und Deckelsicherung fest angezogen? Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: •... -
Seite 23: Elektrischer Anschluss
Cerabar PMC51B HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 6.1.1 Potentialausgleich Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potentialausgleichsleitung kann bei Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das Gerät angeschlossen wird. A0045411 Erdungsklemme für den Anschluss der Potentialausgleichsleitung... -
Seite 24: Überspannungsschutz
6.2.5 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1000 V Leitung gegen Erde... -
Seite 25: Verdrahtung
Cerabar PMC51B HART Elektrischer Anschluss 6.2.6 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten. Die spezifizierte Kabelverschraubung muss benutzt werden. -
Seite 26: Kabeleinführungen
Elektrischer Anschluss Cerabar PMC51B HART 6.2.8 Kabeleinführungen A0045413 Kabeleinführung Blindstopfen A0045413 Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann. Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden. -
Seite 27: Schutzart Sicherstellen
Cerabar PMC51B HART Elektrischer Anschluss Messgeräte mit Harting-Stecker Han7D – + – Han7D – A0041011 Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D Sicht auf die Steckverbindung am Gerät Schutzart sicherstellen 6.3.1 Kabeleinführungen • Verschraubung M20, Kunststoff, IP66/68 TYPE 4X/6P • Verschraubung M20, Messing vernickelt, IP66/68 TYPE 4X/6P •... - Seite 28 Elektrischer Anschluss Cerabar PMC51B HART Sind die Deckel richtig zugeschraubt? Endress+Hauser...
-
Seite 29: Bedienungsmöglichkeiten
• Bedienung über Bluetooth® wireless technology (mit optionalem Bluetooth Gerätedis- play) mit Smartblue App oder FieldXpert, DeviceCare • Bedienung über Bedientool (Endress+Hauser FieldCare/DeviceCare oder AMS, PDM, ...) • Bedienung über Handheld, Fieldcare, DeviceCare, AMS und PDM Bedientasten und DIP-Schalter auf dem... -
Seite 30: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Messgerät mit Bluetooth-Display • Smartphone oder Tablet mit Endress+Hauser SmartBlue App oder PC mit DeviceCare ab Version 1.07.00 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umge- bungsbedingungen wie z. B. -
Seite 31: Zugriff Auf Bedienmenü Via Bedientool
Bluetooth-Modul gespeichert und nicht im Gerät. Zugriff auf Bedienmenü via Bedientool Der Zugriff via Bedientool ist folgendermaßen möglich: • Über HART-Kommunikation • Über Endress+Hauser Commubox FXA291 Mit der Commubox FXA291 kann eine CDI-Verbindung mit der Messgerät-Schnittstelle und einem Windows-PC/Notebook mit USB-Schnittstelle hergestellt werden Endress+Hauser... -
Seite 32: Systemintegration
Systemintegration Cerabar PMC51B HART Systemintegration Übersicht zu Gerätebeschreibungsdateien • Hersteller-ID: 17 (0x0011) • Gerätetypkennung: 0x112A • HART-Spezifikation: 7.6 • DD-Dateien, Informationen und Dateien unter: • www.endress.com • www.fieldcommgroup.org Messgrößen via HART-Protokoll Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariable Messwert... -
Seite 33: Systemeinheiten
Cerabar PMC51B HART Systemintegration Gerätevariable Gerätevariable Code Schleifenstrom Unbenutzt Die Gerätevariablen können via HART ® -Kommando 9 oder 33 von einem HART ® -Mas- ter abgefragt werden. 8.2.2 Systemeinheiten Die folgende Tabelle beschreibt die unterstützten Druckmesseinheiten. Ordnungszahl Beschreibung Hart Einheiten Code... -
Seite 34: Inbetriebnahme
Inbetriebnahme Cerabar PMC51B HART Inbetriebnahme Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Die Einstellung des Stromausgangs ist abhängig von der Einstellung im Parameter Zuordnung PV. -
Seite 35: Verbindungsaufbau Via Fieldcare Und Devicecare
FieldCare/DeviceCare über Service-Schnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Für das Flashen des Gerätes (Update der Gerätefirmware), werden min. 22 mA benö- tigt. Geräteadresse über Software einstellen Siehe Parameter HART-Adresse. -
Seite 36: Bediensprache Einstellen
Inbetriebnahme Cerabar PMC51B HART Bediensprache einstellen 9.6.1 Vor-Ort-Anzeige • Im Hauptmenü den Parameter Language auswählen Taste drücken • Gewünschte Sprache mit Taste oder auswählen Taste drücken 9.6.2 FieldCare Im Menü "Extras" auf "Optionen" klicken. Im Abschnitt "Sprache" die gewünschte Sprache für FieldCare einstellen. -
Seite 37: Messgerät Konfigurieren
Cerabar PMC51B HART Inbetriebnahme Messgerät konfigurieren 9.7.1 Inbetriebnahme mit Tasten auf dem Elektronikeinsatz Über die Tasten auf dem Elektronikeinsatz sind folgende Funktionen möglich: • Lageabgleich (Nullpunkt-Korrektur) Die Einbaulage des Messgeräts verursacht möglicherweise eine Druckverschiebung Diese Druckverschiebung kann durch den Lageabgleich korrigiert werden •... - Seite 38 Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem unde- finierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
- Seite 39 Cerabar PMC51B HART Inbetriebnahme Beispiel: Ausgabe des Druckwerts auf den Stromausgang Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einhei- ten werden nicht umgerechnet. In folgendem Beispiel soll der Druckwert in einem Tank gemessen und auf dem Stromaus- gang ausgegeben werden. Der maximale Druck von 450 mbar (6,75 psi) entspricht dem 20-mA-Strom.
- Seite 40 Inbetriebnahme Cerabar PMC51B HART 1000 450 mbar 1000 l 50 mbar [mbar] A0039010 Parameter "Druckwert 1" und Parameter "Skalierte Variable Wert 1" Parameter "Druckwert 2" und Parameter "Skalierte Variable Wert 2" Der anliegende Druck wird im Bedientool auf der gleichen Einstellungsseite im Feld "Druck"...
-
Seite 41: Linearisierung
Cerabar PMC51B HART Inbetriebnahme 9.7.4 Linearisierung In folgendem Beispiel soll das Volumen in einem Tank mit konischem Auslauf in m gemessen werden. Voraussetzungen: • Punkte für Linearisierungstabelle bekannt • Füllstandabgleich durchgeführt • Linearisierungskennlinie muss stetig steigen oder fallen WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Dieser Umstand kann einen Produktüberlauf zur Folge haben. -
Seite 42: Untermenü "Simulation
Inbetriebnahme Cerabar PMC51B HART Untermenü "Simulation" Mit der Untermenü Simulation können Druck, Strom und Alarm/Warnung simuliert wer- den. Menüpfad: Diagnose → Simulation Einstellungen schützen vor unerlaubtem Zugriff 9.9.1 Hardware-Verriegelung oder Entriegelung Zero/I Span/II Display A0043441 Zur Verriegelung oder Entriegelung dient DIP-Schalter 1 auf dem Elektronikeinsatz. -
Seite 43: Betrieb
Cerabar PMC51B HART Betrieb Betrieb 10.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: • Im Parameter Status Verriegelung Menüpfad Vor-Ort-Anzeige: Auf der obersten Bedienebene Menüpfad Bedientool: System → Geräteverwaltung • Im Bedientool (FieldCare/DeviceCare) im DTM Header 10.2 Messwerte ablesen Mithilfe des Untermenü Messwerte können alle Messwerte abgelesen werden. - Seite 44 Betrieb Cerabar PMC51B HART 10.3.1 Sensorkalibrierung Drucksensoren können im Laufe ihres Lebenszyklus eine Abweichung von der ursprün- glichen Druckkennlinie ausbilden. Diese Abweichung ist physikalisch bedingt und kann mit Hilfe der Sensorkalibrierung korrigiert werden. Absolutdrucksensoren können nicht erneut kalibriert werden. Sensorkalibrierung vornehmen. Die Reihenfolge muss eingehalten werden! 1.
-
Seite 45: Diagnose Und Störungsbehebung
Cerabar PMC51B HART Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen 11.1.1 Allgemeine Fehler Gerät reagiert nicht • Mögliche Ursache: Versorgungsspannung stimmt nicht mit der Angabe auf dem Typen- schild überein Behebung: Richtige Spannung anlegen • Mögliche Ursache: Versorgungsspannung ist falsch gepolt Behebung: Versorgungsspannung umpolen •... - Seite 46 Behebung: Standard-Benutzername ist "admin" und Passwort ist die auf dem Gerätety- penschild angegebene Geräte-Seriennummer (nur wenn das Passwort nicht vorher vom Benutzer geändert wurde) Falls das Passwort vergessen wurde, Endress+Hauser Service kontaktieren (www.addresses.endress.com) Verbindung über SmartBlue nicht möglich Mögliche Ursache: Falsches Passwort eingegeben Behebung: Korrektes Passwort eingeben;...
-
Seite 47: Zusätzliche Tests
Cerabar PMC51B HART Diagnose und Störungsbehebung 11.1.3 Zusätzliche Tests Wenn eine eindeutige Fehlerursache nicht feststellbar ist, oder das Problem sowohl von Gerät als auch Anwendung verursacht werden kann, können folgende, zusätzliche Tests durchgeführt werden: 1. Digitalen Druckwert (Display, HART, .. ) überprüfen. -
Seite 48: Verhalten Des Stromausgangs Bei Störung
Diagnose und Störungsbehebung Cerabar PMC51B HART 11.1.4 Verhalten des Stromausgangs bei Störung Das Verhalten des Stromausgangs bei Störungen wird durch den Parameter Fehlerverhal- ten Stromausgang festgelegt. Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Fehlerverhalten Stromausgang Legt fest, welchen Wert der Ausgangsstrom im Fehlerfall •... -
Seite 49: Diagnoseinformation Auf Vor-Ort-Anzeige
Cerabar PMC51B HART Diagnose und Störungsbehebung 11.2 Diagnoseinformation auf Vor-Ort-Anzeige 11.2.1 Diagnosemeldung Messwertanzeige und Diagnosemeldung im Störungsfall Störungen, die das Selbstüberwachungssystem des Messgeräts erkennen, werden als Diag- nosemeldung im Wechsel mit der Einheit angezeigt. A0043759 Statussignal Statussymbol mit Diagnoseereignis Statussignale Option "Ausfall (F)"... -
Seite 50: Diagnoseereignis Im Bedientool
Diagnose und Störungsbehebung Cerabar PMC51B HART 11.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •... -
Seite 51: Liste Der Diagnoseereignisse
Cerabar PMC51B HART Diagnose und Störungsbehebung 11.6.1 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Diagnose zum Sensor Sensorverbindung feh- Sensorverbindung prüfen Alarm lerhaft Sensorinitialisierung 1. Gerät neu starten Alarm fehlerhaft 2. Service kontaktieren Sensorfehler 1. - Seite 52 Diagnose und Störungsbehebung Cerabar PMC51B HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Stromausgang außer- 1. Prozess prüfen Warning halb Bereich 2. Einstellung des Stromausgangs prüfen Simulation Fehlermo- Simulation ausschalten Alarm dus aktiv Simulation Prozess- Simulation ausschalten Warning größe aktiv...
-
Seite 53: Ereignis-Logbuch
Cerabar PMC51B HART Diagnose und Störungsbehebung 11.7 Ereignis-Logbuch 11.7.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignislogbuch Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: • Diagnoseereignissen •... -
Seite 54: Messgerät Zurücksetzen
Diagnose und Störungsbehebung Cerabar PMC51B HART Informationsereignis Ereignistext I1155 Elektroniktemperatur rückgesetzt I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1440 Hauptelektronikmodul getauscht I1444 Geräteverifizierung bestanden I1445 Geräteverifizierung nicht bestanden... - Seite 55 Cerabar PMC51B HART Diagnose und Störungsbehebung 11.10.1 Version 01.00.zz Original-Software Endress+Hauser...
-
Seite 56: Wartung
12.1.2 Spülringe Durch die Verwendung von Spülringen kann die Prozessmembrane gereinigt werden, ohne das Messgerät aus dem Prozess zu nehmen. Für weitere Informationen, Endress+Hauser Vertriebsbüro kontaktieren. 12.1.3 Außenreinigung Hinweise zur Reinigung • Das verwendete Reinigungsmittel darf die Oberflächen und Dichtungen nicht angreifen •... -
Seite 57: Reparatur
Reparatur 13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst. -
Seite 58: Rücksendung
Die Webseite Ihrer zuständigen Vertriebszentrale mit allen relevanten Rücksen- dungsinformationen öffnet sich. 1. Wenn das gewünschte Land nicht aufgelistet ist: Auf Link "Choose your location" klicken. Eine Übersicht mit Endress+Hauser Vertriebszentralen und Repräsentanten öff- net sich. 2. Zuständige Endress+Hauser Vertriebszentrale kontaktieren. 13.5 Entsorgung Gemäß... -
Seite 59: Zubehör
Cerabar PMC51B HART Zubehör Zubehör 14.1 Gerätespezifisches Zubehör 14.1.1 Mechanisches Zubehör • Montagehalter für Gehäuse • Montagehalter für Block&Bleed Ventile • Block&Bleed Ventile • Wassersackrohre (PZW) • Spülringe • Wetterschutzhauben Technische Daten (wie z. B. Materialien, Abmessungen oder Bestellnummern) siehe Zubehör-Dokument SD01553P. -
Seite 60: Technische Daten
Technische Daten Cerabar PMC51B HART Technische Daten 15.1 Ausgang Ausgangssignal Stromausgang 4...20 mA mit überlagertem digitalem Kommunikationsprotokoll HART, 2-Draht Der Stromausgang bietet drei auswählbare Betriebsarten: • 4,0 … 20,5 mA • NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung) • US mode: 3,9 … 20,8 mA Ausfallsignal Ausfallsignal gemäß... - Seite 61 Cerabar PMC51B HART Technische Daten Linearisierung Die Linearisierungsfunktion des Geräts erlaubt die Umrechnung des Messwerts in belie- bige Höhen- oder Volumeneinheiten. Beliebige Linearisierungstabellen aus bis zu 32 Wer- tepaaren können bei Bedarf eingeben werden. Protokollspezifische Daten HART • Hersteller-ID: 17 (0x11{hex}) •...
- Seite 62 Technische Daten Cerabar PMC51B HART Wireless-HART-Daten • Minimale Anlaufspannung: 10,5 V • Anlaufstrom: >3,6 mA • Anlaufzeit: <5 s • Minimale Betriebsspannung: 10,5 V • Multidrop-Strom: 4 mA Endress+Hauser...
-
Seite 63: Umgebung
Cerabar PMC51B HART Technische Daten 15.2 Umgebung Umgebungstemperaturbe- Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren reich Prozesstemperaturen verringert sich die zulässige Umgebungstemperatur. • Ohne LCD-Anzeige: Standard: –40 … +85 °C (–40 … +185 °F) •... - Seite 64 Technische Daten Cerabar PMC51B HART HINWEIS M12 Stecker und HAN7D Stecker: Verlust der IP Schutzklasse durch falsche Montage! ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge- schraubt ist. ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67 NEMA Type 4X spezifiziert ist.
-
Seite 65: Prozess
Cerabar PMC51B HART Technische Daten 15.3 Prozess Prozesstemperaturbereich HINWEIS Die zulässige Prozesstemperatur hängt vom Prozessanschluss, Prozessdichtung, Umgebungstemperatur und von der Art der Zulassung ab. ‣ Bei der Auswahl des Messgerätes sind alle Temperaturangaben in diesem Dokument zu berücksichtigen. –40 … +100 °C (–40 … +212 °F) °F... - Seite 66 Sauerstoffanwendungen: Werte für P und T nicht überschreiten. Reinstgasanwendungen Zusätzlich bietet Endress+Hauser Messgeräte für spezielle Anwendungen an, wie z. B. für Reinstgas, die von Öl und Fett gereinigt sind. Für diese Messgeräte gelten keine besonde- ren Einschränkungen hinsichtlich den Prozessbedingungen. Dampfanwendungen und Bei Dampf- und Sattdampfanwendungen: Messgerät mit metallischer Prozessmembrane...
- Seite 67 Cerabar PMC51B HART Stichwortverzeichnis Stichwortverzeichnis HART-Variablen ......32 Anforderungen an Personal ..... 9 Anzeigemodul drehen .
- Seite 68 *71518751* 71518751 www.addresses.endress.com...
