Technische Information
Cerabar PMC21
IO-Link
Prozessdruckmessung

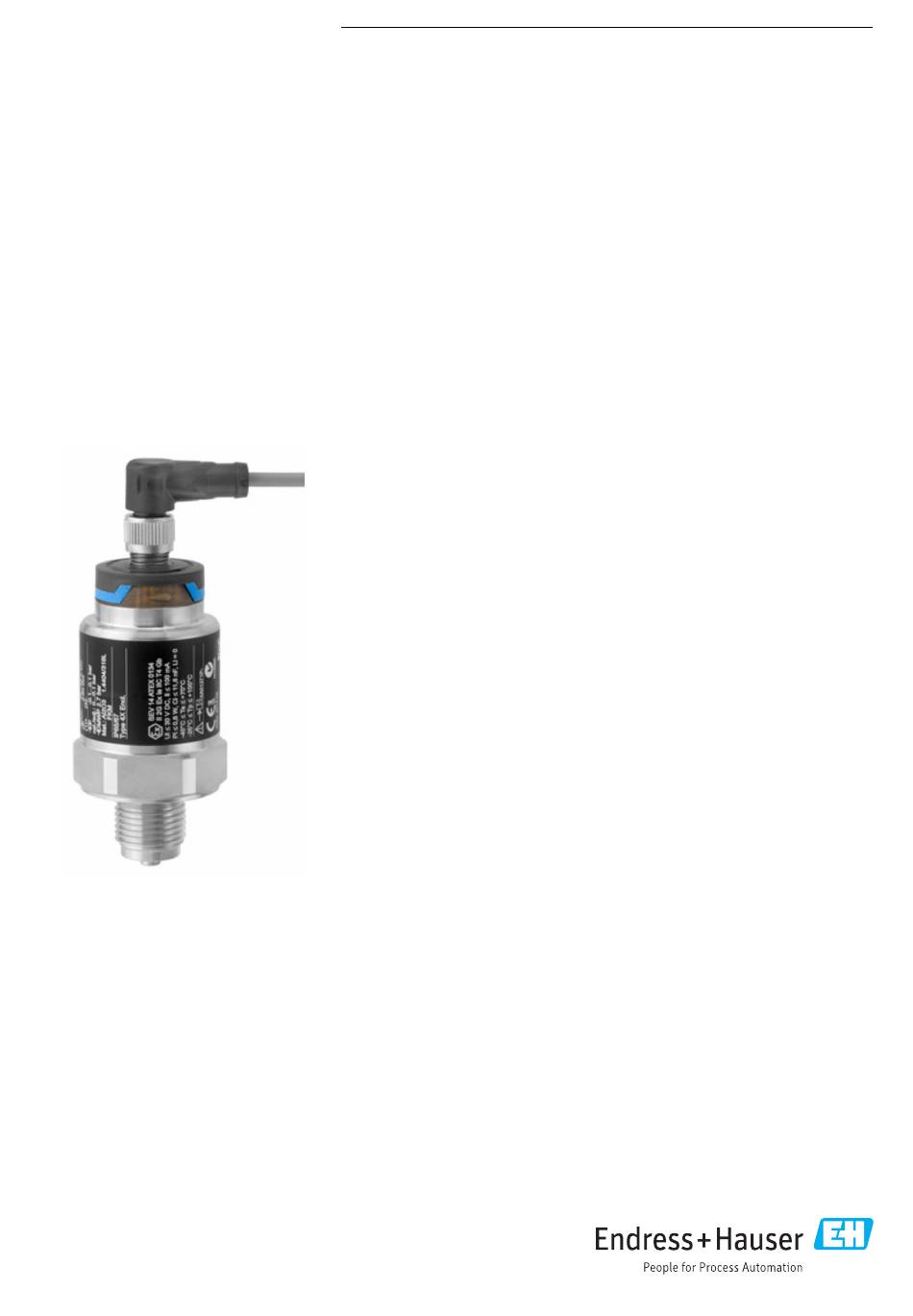

Drucktransducer mit Keramiksensoren
Anwendungsbereich
Der Cerabar ist ein Drucktransducer zur Messung von Absolut- und Relativdruck in
Gasen, Dämpfen, Flüssigkeiten und Stäuben. Der Cerabar ist international einsetzbar
dank einer Vielzahl an Zulassungen und Prozessanschlüssen.
Ihre Vorteile
• Hohe Reproduzierbarkeit und Langzeitstabilität
• Referenz-Genauigkeit: bis 0,3 %
• Kundenspezifische Messbereiche
• Turn down bis 5:1
• Sensor für Messbereiche bis 40 bar (600 psi)
• Gehäuse aus 316L
• Prozessmembrane aus Keramik
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Cerabar PMC21 IO-Link
Inhaltszusammenfassung für Endress+Hauser Cerabar PMC21 IO-Link
