Cerabar PMP21 IO-Link

Montageort

Endress+Hauser
Achse der Prozessmembrane horizon-
tal (A)
Kalibrationslage, kein Einfluss
Druckmessung

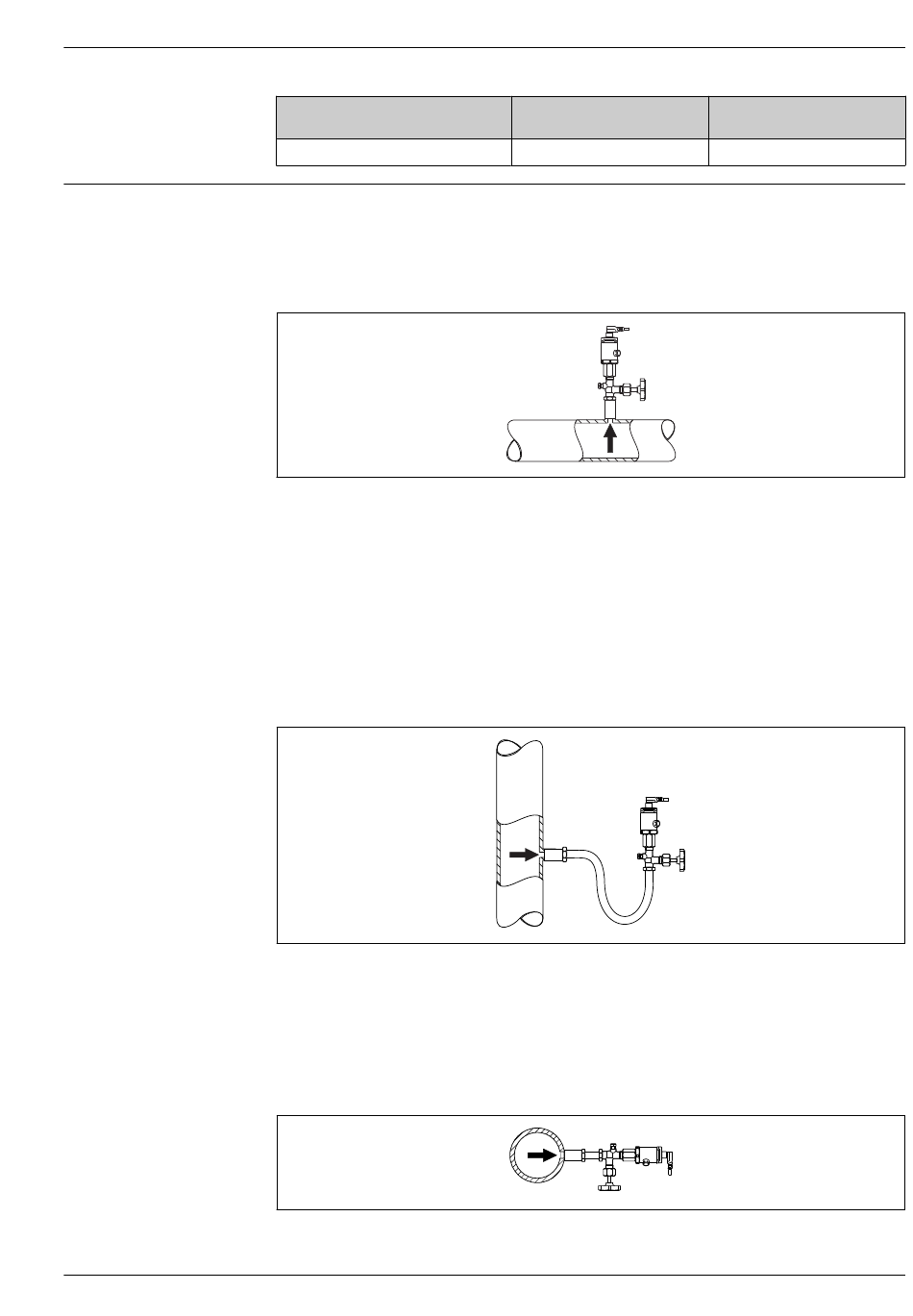

Druckmessung in Gasen
Gerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventuelles Kondensat
in den Prozess ablaufen kann.
1 Gerät
2 Absperrarmatur
Druckmessung in Dämpfen
Bei Druckmessung in Dämpfen Wassersackrohr verwenden. Das Wassersackrohr reduziert die Tem-
peratur auf nahezu Umgebungstemperatur. Gerät mit Absperrarmatur auf gleicher Höhe des Ent-
nahmestutzens montieren.
Vorteil:
nur geringe/vernachlässigbare Wärmeeinflüsse auf das Gerät.
Max. zulässige Umgebungstemperatur des Transmitters beachten!
1 Gerät
2 Absperrarmatur
3 Wassersackrohr
Druckmessung in Flüssigkeiten
Gerät mit Absperrarmatur auf gleicher Höhe oder unterhalb des Entnahmestutzens montieren.
1 Gerät
2 Absperrarmatur
Prozessmembrane zeigt nach
oben (B)
Bis zu +4 mbar (+0,058 psi)
1
2
1
2
3
2 1
Prozessmembrane zeigt nach
unten (C)
Bis zu –4 mbar (–0,058 psi)
A0021904
A0024395
A0024399
13
