28
Das Modul konventioneller Eingänge und Ausgänge MIO-400 belegt acht Positionen in
der Geräteliste. Jeder Eingang und Ausgang des Moduls wird durch die Zentrale als
separate Adresse (separates adressierbares Systemelement) identifiziert und kann
separat getestet oder abgeschaltet werden.

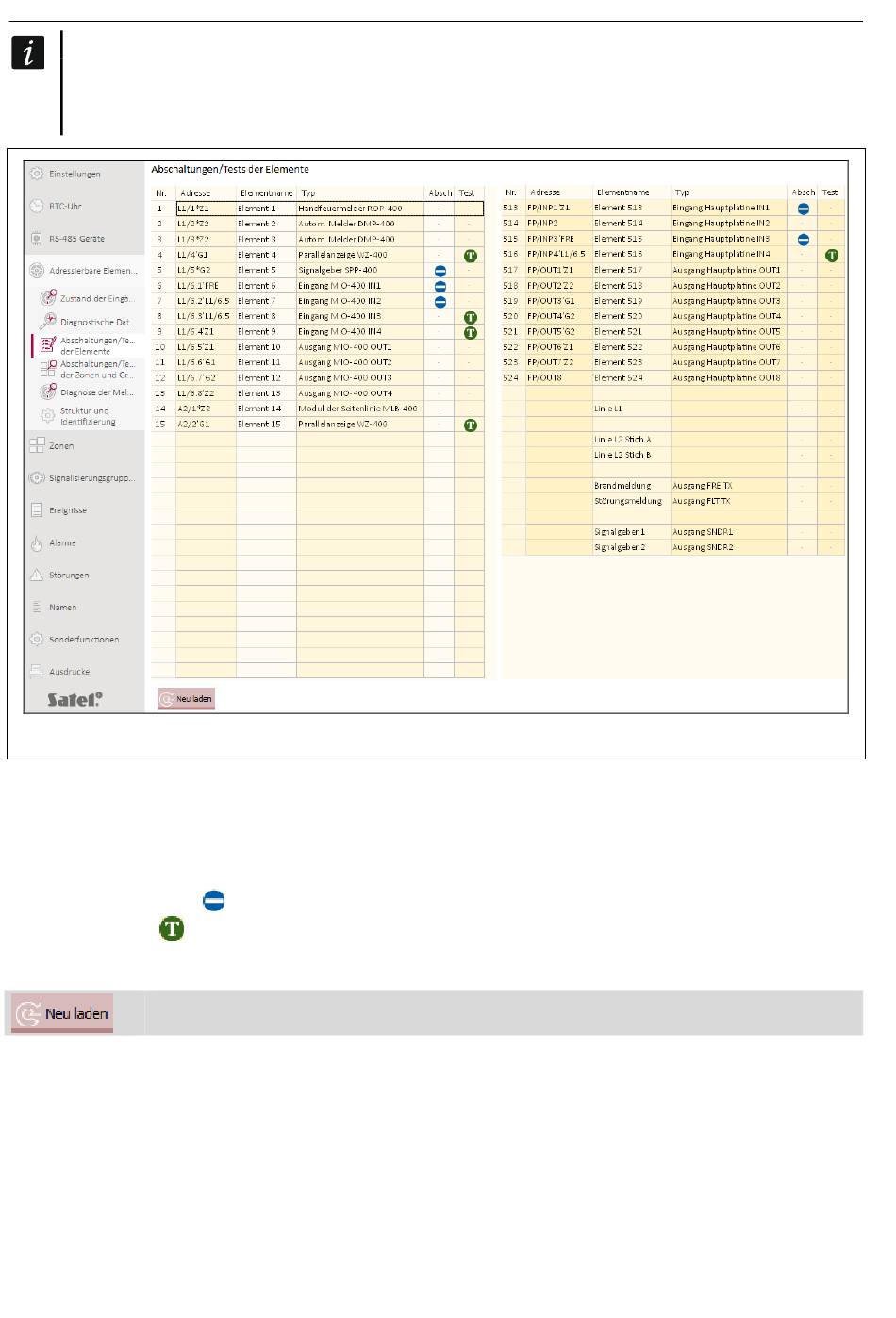

Abb. 8. Registerkarte „Abschaltungen/Tests der Elemente".
Nr. – Ordnungsnummer des Elements (des Linienelements / Eingangs / Ausgangs).
Adresse – Adresse des Elements (siehe „Adressierbare Systemelemente" S. 10).
Elementname – Name des Elements.
Typ – Typ des Elements.
Abschal. – das Icon
Test – das Icon
Tasten
klicken Sie, um die Informationen zu aktualisieren.
[blau] informiert, dass das Element abgeschaltet ist.
[grün] informiert, dass das Element getestet ist.
ACSP-402 SATEL
