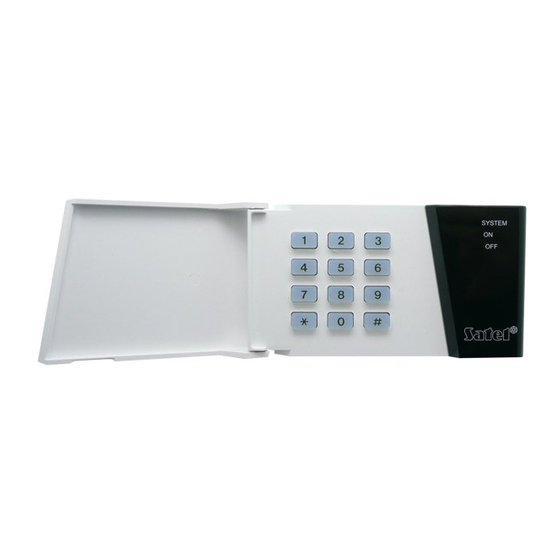

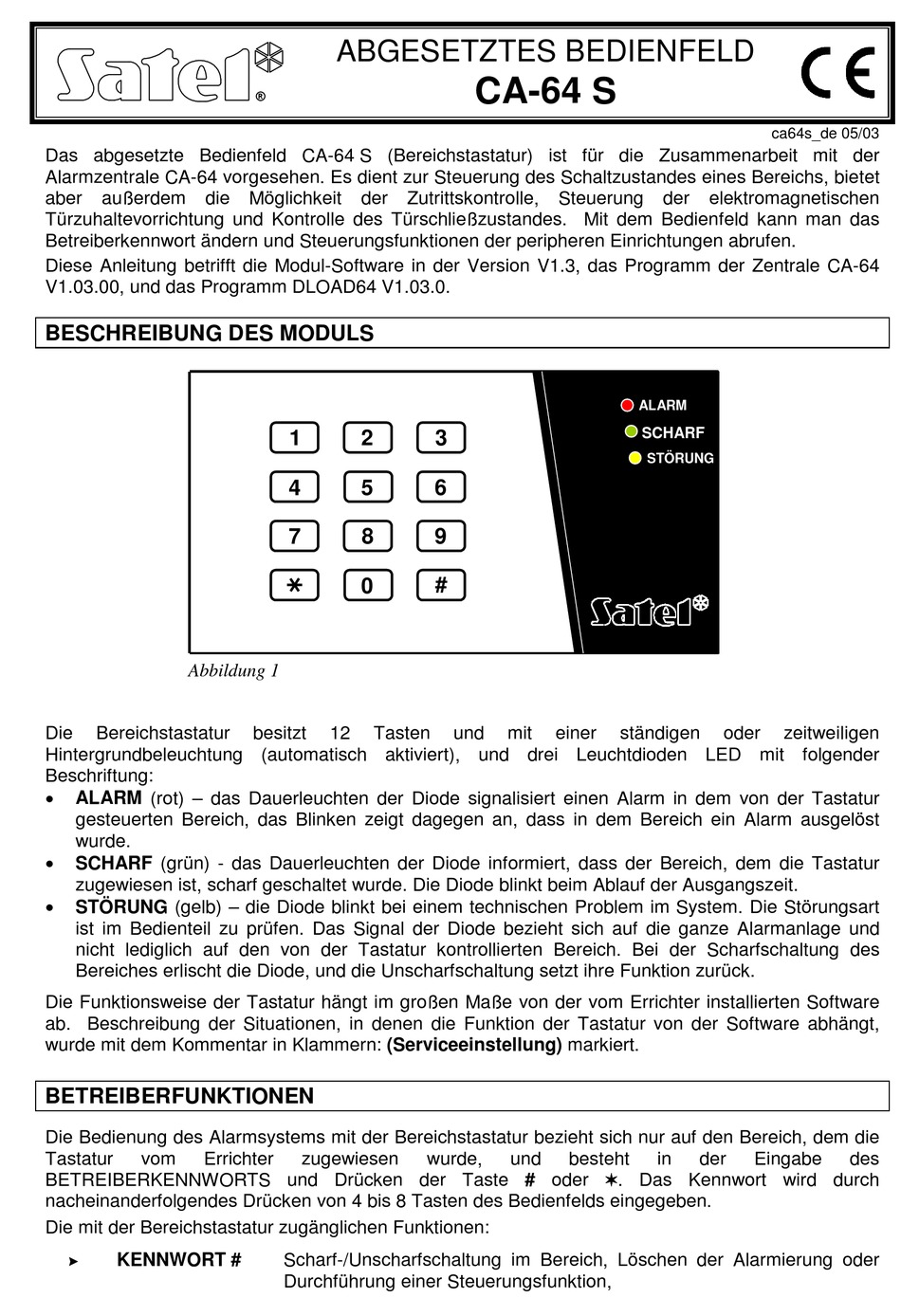

Das abgesetzte Bedienfeld CA-64 S (Bereichstastatur) ist für die Zusammenarbeit mit der
Alarmzentrale CA-64 vorgesehen. Es dient zur Steuerung des Schaltzustandes eines Bereichs, bietet
aber außerdem die Möglichkeit der Zutrittskontrolle, Steuerung der elektromagnetischen
Türzuhaltevorrichtung und Kontrolle des Türschließzustandes. Mit dem Bedienfeld kann man das
Betreiberkennwort ändern und Steuerungsfunktionen der peripheren Einrichtungen abrufen.
Diese Anleitung betrifft die Modul-Software in der Version V1.3, das Programm der Zentrale CA-64
V1.03.00, und das Programm DLOAD64 V1.03.0.
BESCHREIBUNG DES MODULS
Abbildung 1
Die
Bereichstastatur
Hintergrundbeleuchtung (automatisch aktiviert), und drei Leuchtdioden LED mit folgender
Beschriftung:
•
ALARM (rot) – das Dauerleuchten der Diode signalisiert einen Alarm in dem von der Tastatur
gesteuerten Bereich, das Blinken zeigt dagegen an, dass in dem Bereich ein Alarm ausgelöst
wurde.
•
SCHARF (grün) - das Dauerleuchten der Diode informiert, dass der Bereich, dem die Tastatur
zugewiesen ist, scharf geschaltet wurde. Die Diode blinkt beim Ablauf der Ausgangszeit.
•
STÖRUNG (gelb) – die Diode blinkt bei einem technischen Problem im System. Die Störungsart
ist im Bedienteil zu prüfen. Das Signal der Diode bezieht sich auf die ganze Alarmanlage und
nicht lediglich auf den von der Tastatur kontrollierten Bereich. Bei der Scharfschaltung des
Bereiches erlischt die Diode, und die Unscharfschaltung setzt ihre Funktion zurück.
Die Funktionsweise der Tastatur hängt im großen Maße von der vom Errichter installierten Software
ab. Beschreibung der Situationen, in denen die Funktion der Tastatur von der Software abhängt,
wurde mit dem Kommentar in Klammern: (Serviceeinstellung) markiert.
BETREIBERFUNKTIONEN
Die Bedienung des Alarmsystems mit der Bereichstastatur bezieht sich nur auf den Bereich, dem die
Tastatur
vom
Errichter
BETREIBERKENNWORTS und Drücken der Taste # oder
nacheinanderfolgendes Drücken von 4 bis 8 Tasten des Bedienfelds eingegeben.
Die mit der Bereichstastatur zugänglichen Funktionen:
KENNWORT #
ABGESETZTES BEDIENFELD
®
1
2
4
5
7
8
0
besitzt
12
Tasten
zugewiesen
Scharf-/Unscharfschaltung im Bereich, Löschen der Alarmierung oder
Durchführung einer Steuerungsfunktion,
CA-64 S
3
6
9
#
und
mit
einer
wurde,
und
besteht
ca64s_de 05/03
ALARM
SCHARF
STÖRUNG
ständigen
oder
zeitweiligen
in
der
Eingabe
. Das Kennwort wird durch
des
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Satel CA-64 S
Inhaltszusammenfassung für Satel CA-64 S
- Seite 1 CA-64 S ® ca64s_de 05/03 Das abgesetzte Bedienfeld CA-64 S (Bereichstastatur) ist für die Zusammenarbeit mit der Alarmzentrale CA-64 vorgesehen. Es dient zur Steuerung des Schaltzustandes eines Bereichs, bietet aber außerdem die Möglichkeit der Zutrittskontrolle, Steuerung der elektromagnetischen Türzuhaltevorrichtung und Kontrolle des Türschließzustandes. Mit dem Bedienfeld kann man das Betreiberkennwort ändern und Steuerungsfunktionen der peripheren Einrichtungen abrufen.
- Seite 2 Das abgesetzte Bedienfeld CA-64 S SATEL KENNWORT Steuerung des Relais an der Modulplatine (z.B. Freigabe der elektromagnetischen Zuhaltevorrichtung). Es ist möglich, den Bereich so zu programmieren (Serviceeinstellung), dass er erst nach Eingabe zweier verschiedener Kennwörter scharf bzw. unscharf geschaltet wird. In solchem Fall beginnen nach Eingabe des KENNWORTS und Drücken der Taste # die Dioden: SCHARF und STÖRUNG...
-
Seite 3: Installation Und Inbetriebnahme Des Moduls
Betrieb des Moduls SIGNALISIERUNG Das Modul der Tastatur informiert über den Zustand des Bereichs und des Systems sowohl optisch (mit Hilfe der 3 LED-Dioden) als auch akustisch (über eingebauten Summer). Das Leuchten der einzelnen Dioden wurde im Abschnitt „Beschreibung des Moduls” beschrieben. Das abwechselnde Blinken von zwei der drei Dioden wurde im Teil „Betreiberfunktionen”... -
Seite 4: Montage
Das abgesetzte Bedienfeld CA-64 S SATEL ADRESSE KLEMMEN: Relaisklemme Kontrolleingang des Türzustandes (NC) Masse +12V Speiseeingang DTA, CLK - Modulbus NO NO IN COM+12V DTA CLK Abbildung 2 MONTAGE Das Modul der Bereichstastatur (des abgesetzten Bedienfeldes) kann direkt an der Wand oder in einem Metallgehäuse Typ OBU-M-LED installiert werden. -
Seite 5: Parametrierung Der Einstellungen Der Bereichstastatur
Installation und Inbetriebnahme des Moduls 7. Falls die Tastatur die Rolle eines Codeschlosses („geistige Schalteinrichtung“) erfüllen soll, dann sind die Steuerungsleitungen der elektromagnetischen Zuhaltevorrichtung (oder einer anderen Vorrichtung) an die Klemmen NO anzuschließen. 8. Das Modul der Tastatur durch Einrasten des Kunststoffgehäuses an der Wand befestigen. INBETRIEBNAHME DES MODULS 1. - Seite 6 Das abgesetzte Bedienfeld CA-64 S SATEL Zum Parametrieren der Tastatureinstellungen dient das in Abbildung 3 dargestellte Menüfenster des Programms DLOAD64. Das Parametrieren erfolgt durch Eingabe der Daten auf der Rechnertastatur, Wahl eines Menüpunktes aus einer Wahlliste oder Anklicken einer Option mit der Maus.
- Seite 7 Installation und Inbetriebnahme des Moduls Türkontrolle) kontrolliert. Man kann zwei abhängige Türen wählen. Mit dieser Funktion kann eine Art „Schleusen“-Durchgang errichtet werden. ♦ Betreiber - ein Mausklick in diesem Feld öffnet ein neues Dialogfenster (Abbildung 4), in dem die Liste der Betreiber (Administratoren und gewöhnliche Betreiber) festgelegt wird, die die gegebene Tastatur benutzen dürfen.
-
Seite 8: Technische Daten
Das abgesetzte Bedienfeld CA-64 S SATEL Auto - die Hintergrundbeleuchtung wird automatisch nach Betätigung einer beliebigen Taste aktiviert. Die Funktion hat zusätzliche Optionen: Keine – die Hintergrundbeleuchtung wird nur durch Drücken einer der Tasten aktiviert, Eingangsverletzung: - die Beleuchtung wird hier auch durch Verletzung des Eingangs mit...
