Falls nicht anders angegeben, sind Zusatzgeräte und Kabel separat erhältlich.

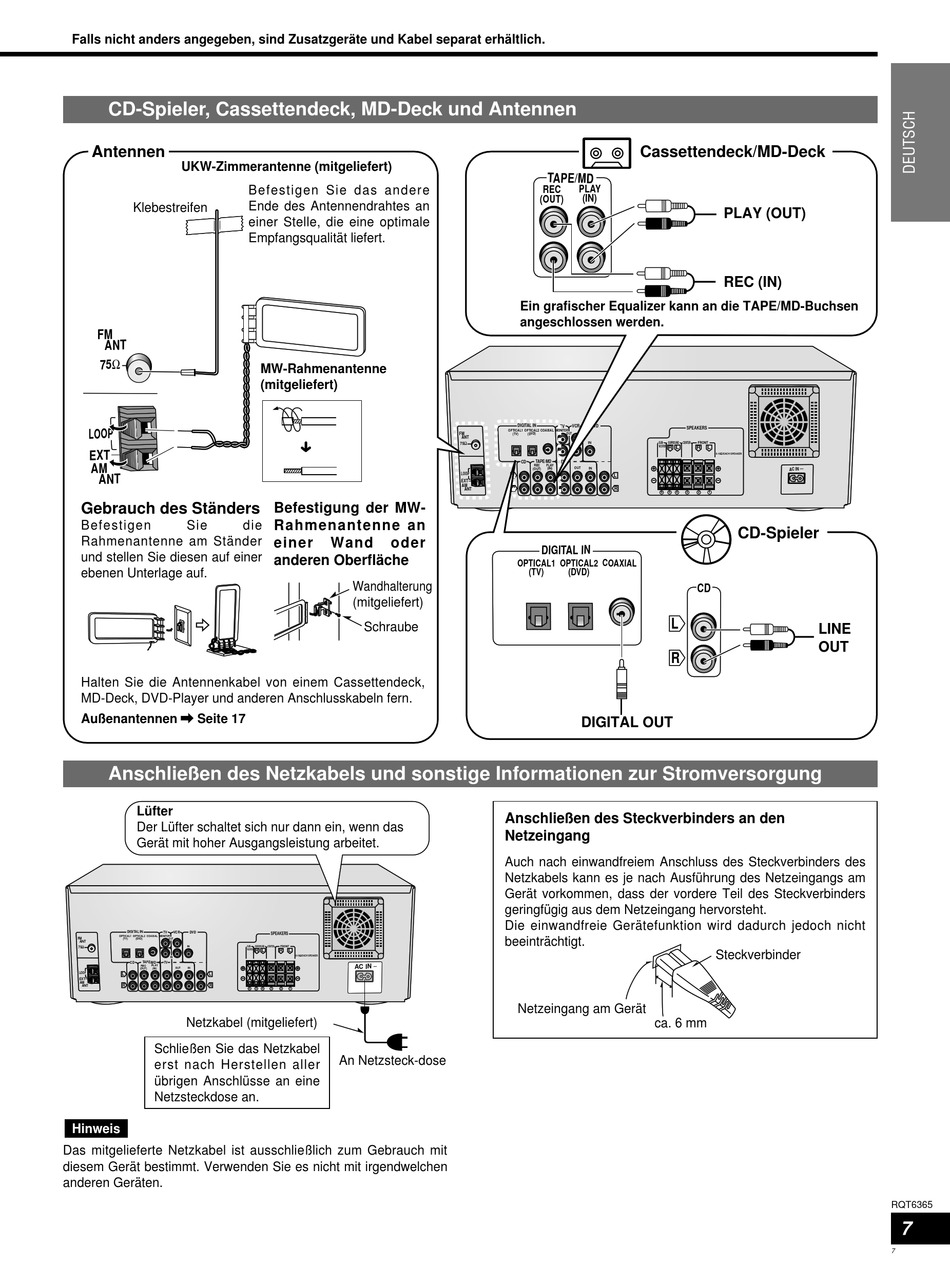

CD-Spieler, Cassettendeck, MD-Deck und Antennen
Antennen
UKW-Zimmerantenne (mitgeliefert)
Klebestreifen
Gebrauch des Ständers
Befestigen
Sie
Rahmenantenne am Ständer
und stellen Sie diesen auf einer
ebenen Unterlage auf.
Halten Sie die Antennenkabel von einem Cassettendeck,
MD-Deck, DVD-Player und anderen Anschlusskabeln fern.
Außenantennen \ Seite 17
Anschließen des Netzkabels und sonstige Informationen zur Stromversorgung
Lüfter
Der Lüfter schaltet sich nur dann ein, wenn das
Gerät mit hoher Ausgangsleistung arbeitet.
L
L
R
R
Netzkabel (mitgeliefert)
Schließen Sie das Netzkabel
erst nach Herstellen aller
übrigen Anschlüsse an eine
Netzsteckdose an.
Hinweis
Das mitgelieferte Netzkabel ist ausschließlich zum Gebrauch mit
diesem Gerät bestimmt. Verwenden Sie es nicht mit irgendwelchen
anderen Geräten.
Befestigen Sie das andere
Ende des Antennendrahtes an
einer Stelle, die eine optimale
Empfangsqualität liefert.
MW-Rahmenantenne
(mitgeliefert)
Befestigung der MW-
Rahmenantenne an
die
einer
Wand
oder
anderen Oberfläche
Wandhalterung
(mitgeliefert)
Schraube
SPEAKERS
SUB-
SURROUND
CENTER
FRONT
WOOFER
R L
R
L
6-16Ω/EACH SPEAKER
6
5
4
3
2
1
An Netzsteck-dose
Cassettendeck/MD-Deck
Ein grafischer Equalizer kann an die TAPE/MD-Buchsen
angeschlossen werden.
SUB-
SURROUND
CENTER
WOOFER
R L
L
L
R
R
6
5
4
L
R
DIGITAL OUT
Anschließen des Steckverbinders an den
Netzeingang
Auch nach einwandfreiem Anschluss des Steckverbinders des
Netzkabels kann es je nach Ausführung des Netzeingangs am
Gerät vorkommen, dass der vordere Teil des Steckverbinders
geringfügig aus dem Netzeingang hervorsteht.
Die einwandfreie Gerätefunktion wird dadurch jedoch nicht
beeinträchtigt.
Netzeingang am Gerät
ca. 6 mm
PLAY (OUT)
REC (IN)
SPEAKERS
FRONT
R
L
6-16Ω/EACH SPEAKER
3
2
1
CD-Spieler
LINE
OUT
Steckverbinder
RQT6365
7
7
