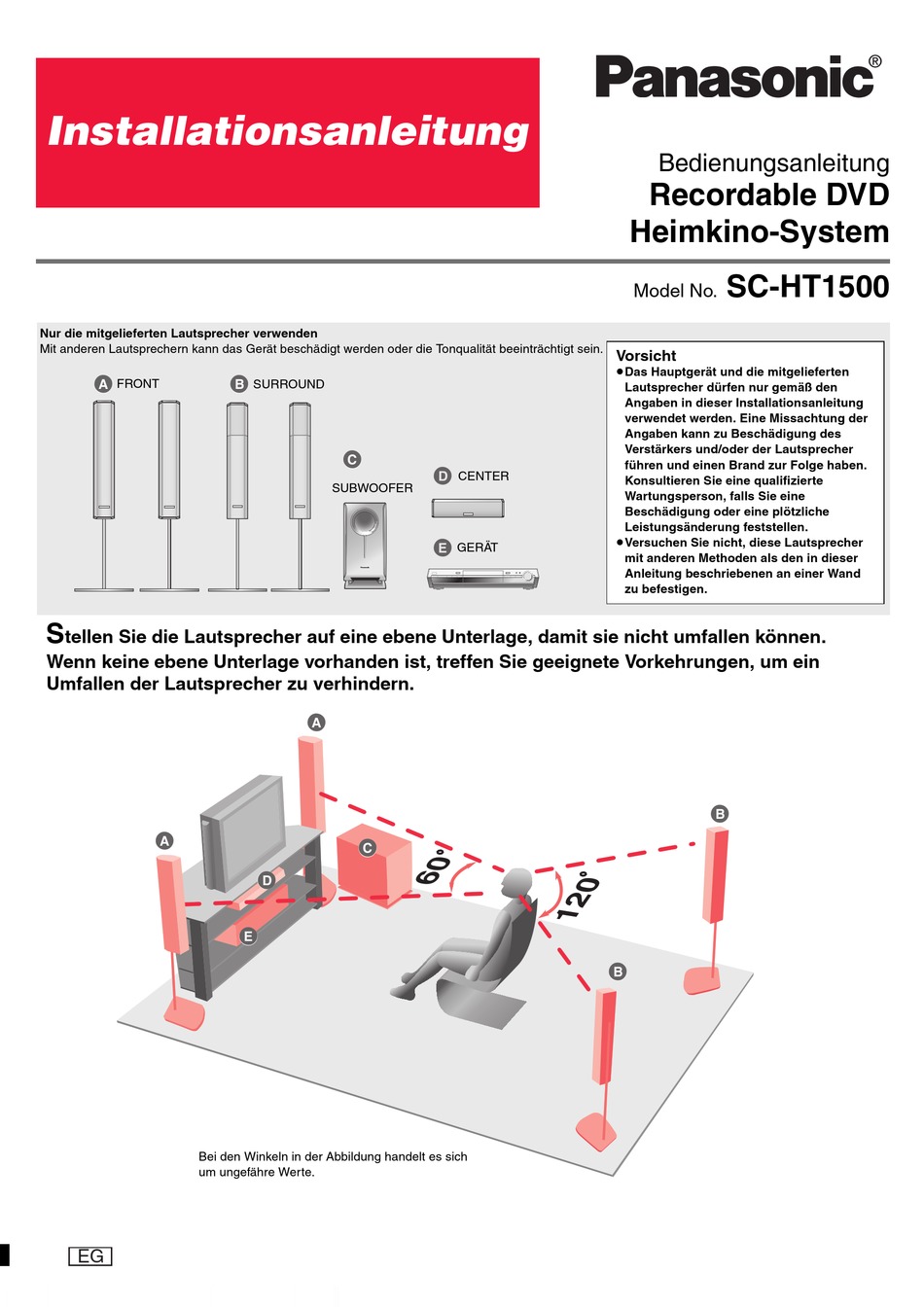

Installationsanleitung
Nur die mitgelieferten Lautsprecher verwenden
Mit anderen Lautsprechern kann das Gerät beschädigt werden oder die Tonqualität beeinträchtigt sein.
A
FRONT
S
tellen Sie die Lautsprecher auf eine ebene Unterlage, damit sie nicht umfallen können.
Wenn keine ebene Unterlage vorhanden ist, treffen Sie geeignete Vorkehrungen, um ein
Umfallen der Lautsprecher zu verhindern.
A
Bei den Winkeln in der Abbildung handelt es sich
um ungefähre Werte.
EG
B
SURROUND
C
SUBWOOFER
A
C
D
E
D
CENTER
E
GERÄT

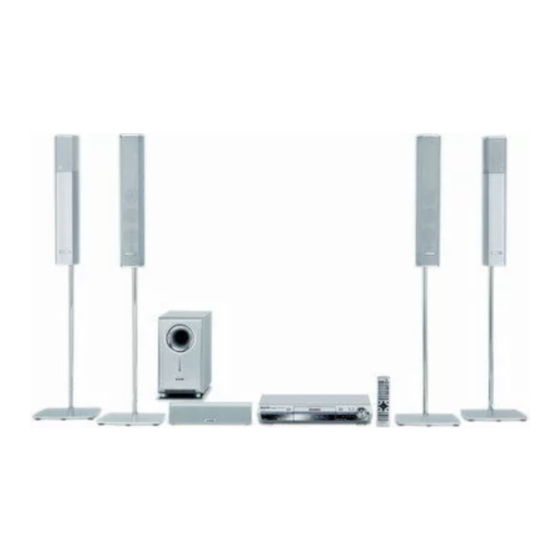

Bedienungsanleitung
Recordable DVD
Heimkino-System
SC-HT1500
Model No.
Vorsicht
≥Das Hauptgerät und die mitgelieferten
Lautsprecher dürfen nur gemäß den
Angaben in dieser Installationsanleitung
verwendet werden. Eine Missachtung der
Angaben kann zu Beschädigung des
Verstärkers und/oder der Lautsprecher
führen und einen Brand zur Folge haben.
Konsultieren Sie eine qualifizierte
Wartungsperson, falls Sie eine
Beschädigung oder eine plötzliche
Leistungsänderung feststellen.
≥Versuchen Sie nicht, diese Lautsprecher
mit anderen Methoden als den in dieser
Anleitung beschriebenen an einer Wand
zu befestigen.
B
B
