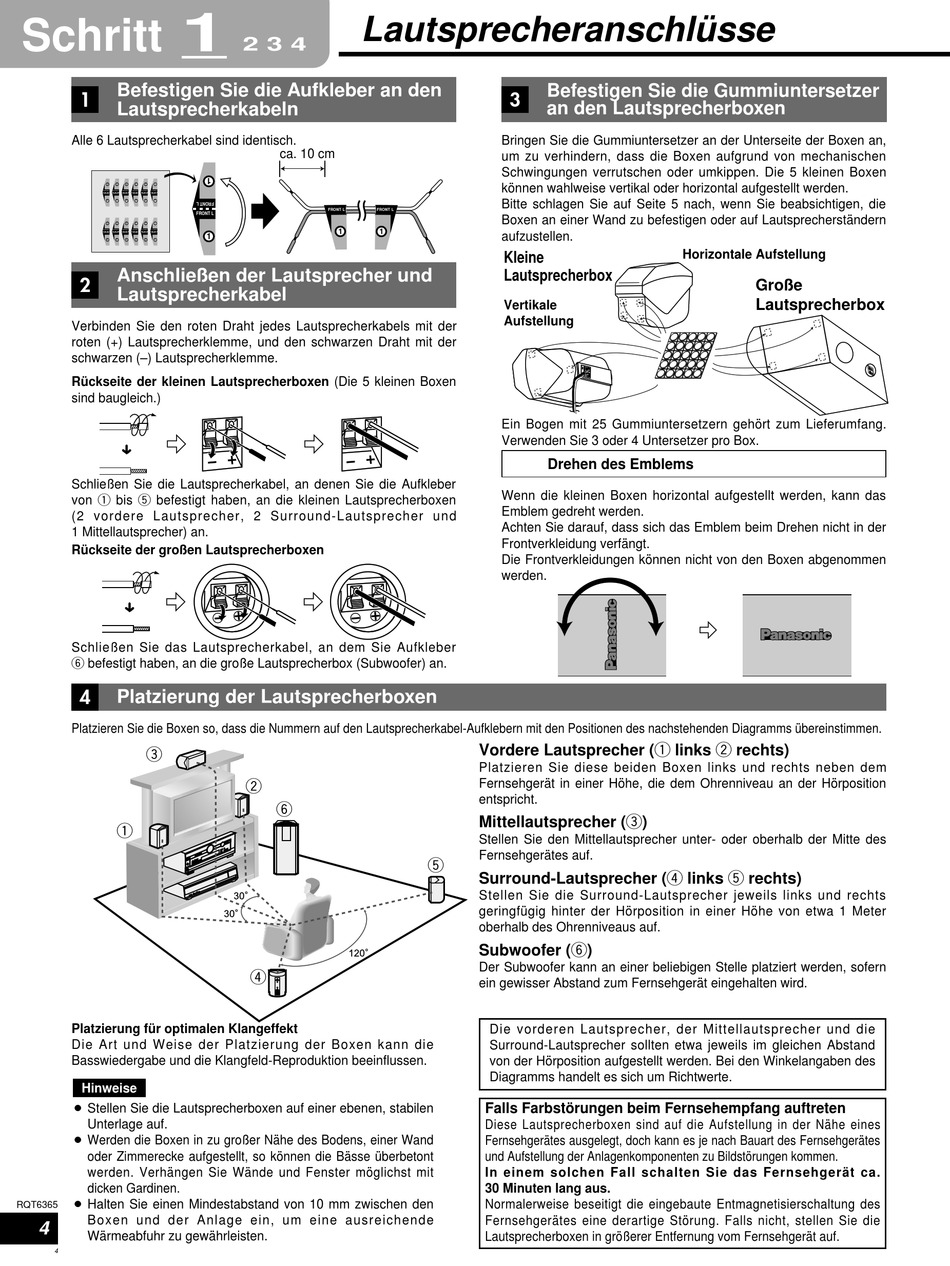

1
Schritt
Befestigen Sie die Aufkleber an den
1
Lautsprecherkabeln
Alle 6 Lautsprecherkabel sind identisch.
SUBWOOFER
SURROUND R
SURROUND L
CENTER
FRONT R
FRONT L
6
5
4
3
2
1
SUBWOOFER
SURROUND R
SURROUND L
CENTER
FRONT R
FRONT L
6
5
4
3
2
1
Anschließen der Lautsprecher und
2
Lautsprecherkabel
Verbinden Sie den roten Draht jedes Lautsprecherkabels mit der
roten (+) Lautsprecherklemme, und den schwarzen Draht mit der
schwarzen (–) Lautsprecherklemme.
Rückseite der kleinen Lautsprecherboxen (Die 5 kleinen Boxen
sind baugleich.)
Schließen Sie die Lautsprecherkabel, an denen Sie die Aufkleber
von 1 bis 5 befestigt haben, an die kleinen Lautsprecherboxen
(2 vordere Lautsprecher, 2 Surround-Lautsprecher und
1 Mittellautsprecher) an.
Rückseite der großen Lautsprecherboxen
Schließen Sie das Lautsprecherkabel, an dem Sie Aufkleber
6 befestigt haben, an die große Lautsprecherbox (Subwoofer) an.
4
Platzierung der Lautsprecherboxen
Platzieren Sie die Boxen so, dass die Nummern auf den Lautsprecherkabel-Aufklebern mit den Positionen des nachstehenden Diagramms übereinstimmen.
3
1
Platzierung für optimalen Klangeffekt
Die Art und Weise der Platzierung der Boxen kann die
Basswiedergabe und die Klangfeld-Reproduktion beeinflussen.
Hinweise
¡ Stellen Sie die Lautsprecherboxen auf einer ebenen, stabilen
Unterlage auf.
¡ Werden die Boxen in zu großer Nähe des Bodens, einer Wand
oder Zimmerecke aufgestellt, so können die Bässe überbetont
werden. Verhängen Sie Wände und Fenster möglichst mit
dicken Gardinen.
¡ Halten Sie einen Mindestabstand von 10 mm zwischen den
RQT6365
Boxen und der Anlage ein, um eine ausreichende
4
Wärmeabfuhr zu gewährleisten.
4
Lautsprecheranschlüsse
2 3 4
ca. 10 cm
FRONT L
1
2
6
4
Befestigen Sie die Gummiuntersetzer
3
an den Lautsprecherboxen
Bringen Sie die Gummiuntersetzer an der Unterseite der Boxen an,
um zu verhindern, dass die Boxen aufgrund von mechanischen
Schwingungen verrutschen oder umkippen. Die 5 kleinen Boxen
können wahlweise vertikal oder horizontal aufgestellt werden.
Bitte schlagen Sie auf Seite 5 nach, wenn Sie beabsichtigen, die
Boxen an einer Wand zu befestigen oder auf Lautsprecherständern
aufzustellen.
Kleine
Lautsprecherbox
Vertikale
Aufstellung
Ein Bogen mit 25 Gummiuntersetzern gehört zum Lieferumfang.
Verwenden Sie 3 oder 4 Untersetzer pro Box.
Drehen des Emblems
Wenn die kleinen Boxen horizontal aufgestellt werden, kann das
Emblem gedreht werden.
Achten Sie darauf, dass sich das Emblem beim Drehen nicht in der
Frontverkleidung verfängt.
Die Frontverkleidungen können nicht von den Boxen abgenommen
werden.
Vordere Lautsprecher (1 links 2 rechts)
Platzieren Sie diese beiden Boxen links und rechts neben dem
Fernsehgerät in einer Höhe, die dem Ohrenniveau an der Hörposition
entspricht.
Mittellautsprecher (3)
Stellen Sie den Mittellautsprecher unter- oder oberhalb der Mitte des
Fernsehgerätes auf.
5
Surround-Lautsprecher (4 links 5 rechts)
Stellen Sie die Surround-Lautsprecher jeweils links und rechts
geringfügig hinter der Hörposition in einer Höhe von etwa 1 Meter
oberhalb des Ohrenniveaus auf.
Subwoofer (6)
Der Subwoofer kann an einer beliebigen Stelle platziert werden, sofern
ein gewisser Abstand zum Fernsehgerät eingehalten wird.
Die vorderen Lautsprecher, der Mittellautsprecher und die
Surround-Lautsprecher sollten etwa jeweils im gleichen Abstand
von der Hörposition aufgestellt werden. Bei den Winkelangaben des
Diagramms handelt es sich um Richtwerte.
Falls Farbstörungen beim Fernsehempfang auftreten
Diese Lautsprecherboxen sind auf die Aufstellung in der Nähe eines
Fernsehgerätes ausgelegt, doch kann es je nach Bauart des Fernsehgerätes
und Aufstellung der Anlagenkomponenten zu Bildstörungen kommen.
In einem solchen Fall schalten Sie das Fernsehgerät ca.
30 Minuten lang aus.
Normalerweise beseitigt die eingebaute Entmagnetisierschaltung des
Fernsehgerätes eine derartige Störung. Falls nicht, stellen Sie die
Lautsprecherboxen in größerer Entfernung vom Fernsehgerät auf.
Horizontale Aufstellung
Große
Lautsprecherbox
