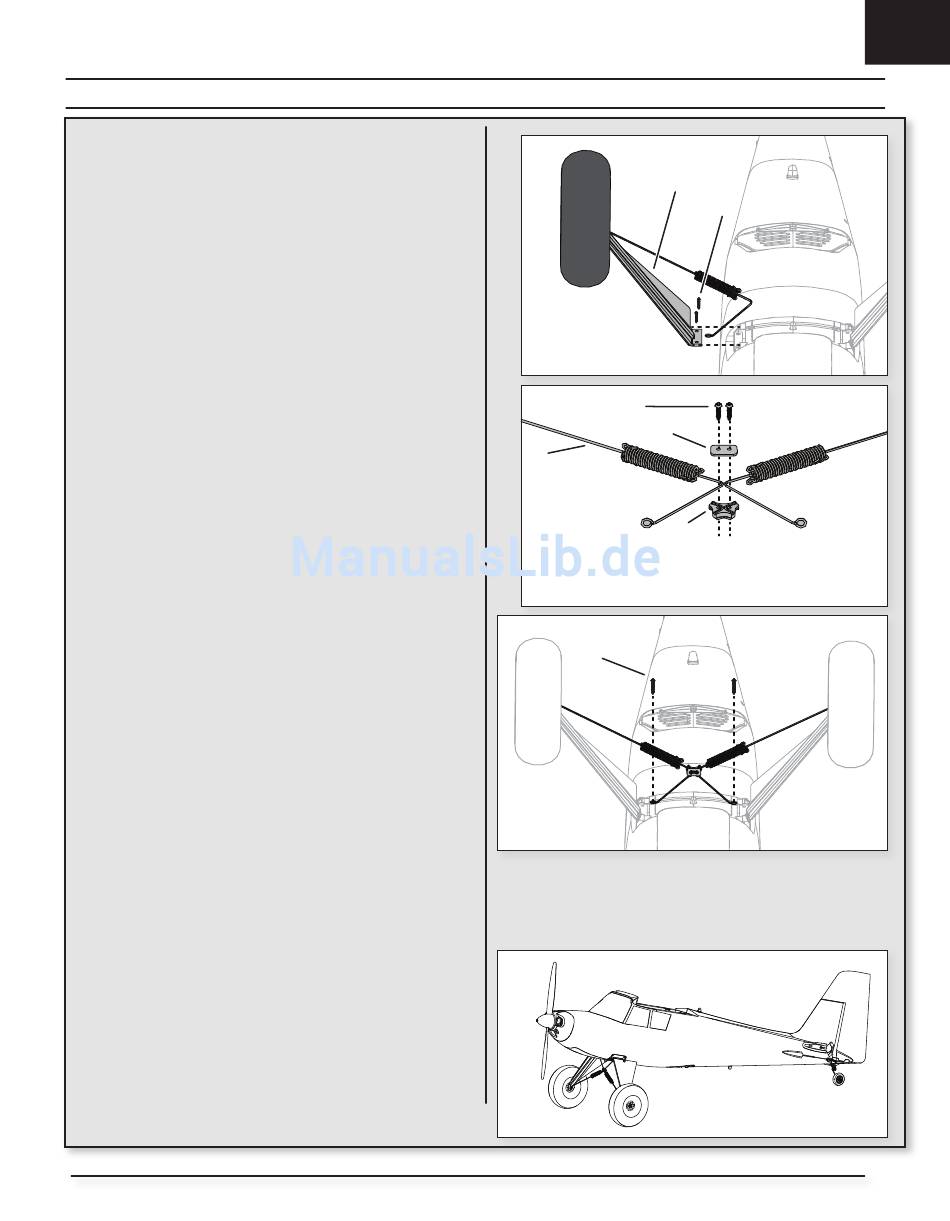

Montage des Modells

Montage des Fahrwerks

1. Drehen Sie den Rumpf um, so dass die Unterseite nach oben zeigt.
2. Schieben Sie die Strebe (A) in die Aufnahme seitlich am Rumpf.
3. Sichern Sie die Strebe mit den beiden Schrauben (B) aus
dem Lieferumfang.
4. Wiederholen Sie die drei Schritte um die Strebe auf der anderen
Seite zu montieren.
Zusammenbau der Federung
5. Montieren Sie die Federungen (C) auf der Halteplatte (D) und Abdeckung.
6. Schrauben Sie Abdeckung mit den beiden Schrauben (F) fest.
Montage der Federung
7. Schrauben Sie die Federung an der Unterseite mit den beiden Schrauben
aus dem Lieferumfang fest (G)
Demontieren Sie in umgekehrter Reihenfolge.
A
F
E
C
D
G
DE
B
23
