Temperatursensoren Und Lüfter Anschließen - Pfeiffer Vacuum RC 5501 Ergänzende Information

Motoranschlusskabel an den Klemmleisten anschließen
1. Entmanteln Sie das Kabel auf einer Länge von ca. 250 mm.
2. Legen Sie das Kabel an der Schirmklemme auf.
3. Verbinden Sie das Kabel gemäß Anschlussplan.
4.3 Temperatursensoren und Lüfter anschließen
Zur Temperaturüberwachung besitzt die Wälzkolbenpumpe an beiden Ölkammern jeweils einen vor-
montierten Temperatursensor mit Kabelanschluss. Die beiden Anschlusskabel der Lüfter sind durch
Öffnungen in den Lüfterhauben nach außen geführt.
RC 7501 / RC 15001

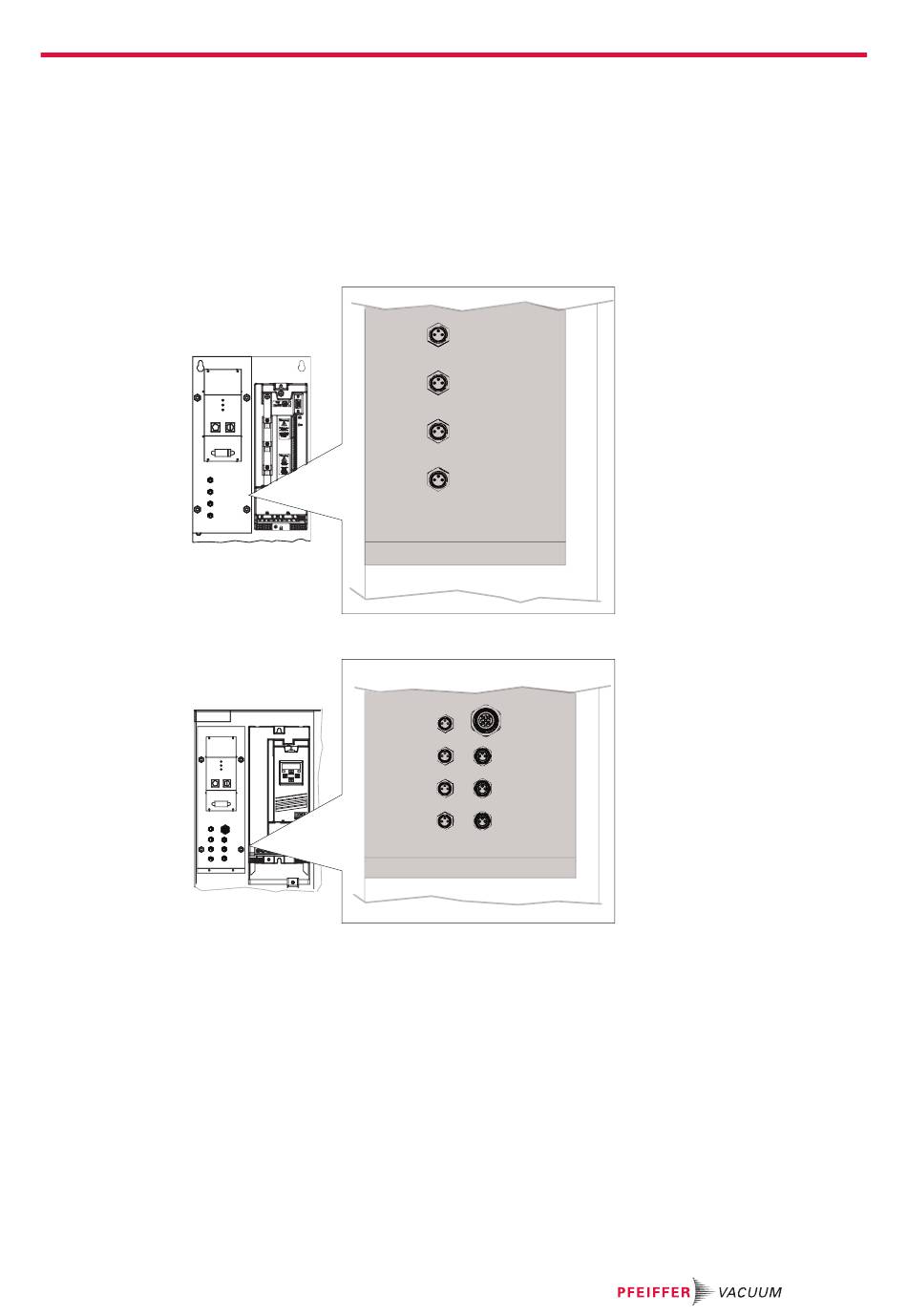

Abb. 3:
Temp. 1 Anschluss Temperatursensor 1
Temp. 2 Anschluss Temperatursensor 2
Verlängerungskabel anschließen
Sensor- und Lüfterkabel sind beidseitig geometrisch gegen Vertauschen gesichert.
1. Verbinden Sie die Anschlusskabel der Temperatursensoren mit den beiden zugehörigen An-
2. Verbinden Sie die Anschlusskabel der beiden Lüfter mit den zugehörigen Anschlüssen (Fan 1 |
Temp. 1
Temp. 2
RC 5501
Temp. 1
Temp. 2
Sensor- und Lüfteranschlüsse
schlüssen (Temp. 1 | Temp 2).
Fan 2).
Temp. 1
Temp. 2
Fan 1
Fan 2
Fan 1
Fan 2
n. c.
Fan 1 Anschluss Lüfter 1
Fan 2 Anschluss Lüfter 2
