Installation
4 Installation
4.1 Antriebselektronik in Schaltschrank einbauen
Beschädigung durch Überhitzung
Die Umgebungstemperatur darf die zulässige Betriebstemperatur des Gerätes nicht übersteigen.
► Achten Sie bei der Installation des Gerätes auf eine ungehinderte Luftzirkulation.
► Prüfen und reinigen Sie gegebenenfalls eingebaute Luftfilter periodisch.
Voraussetzungen
● Ausreichend Platz im Schaltschrank
Antriebselektronik einbauen
1. Integrieren Sie die Antriebselektronik gemäß den geltenden Vorgaben und Richtlinien des Schalt-
2. Befestigen Sie die Montageplatte mit Schrauben im Schaltschrank.

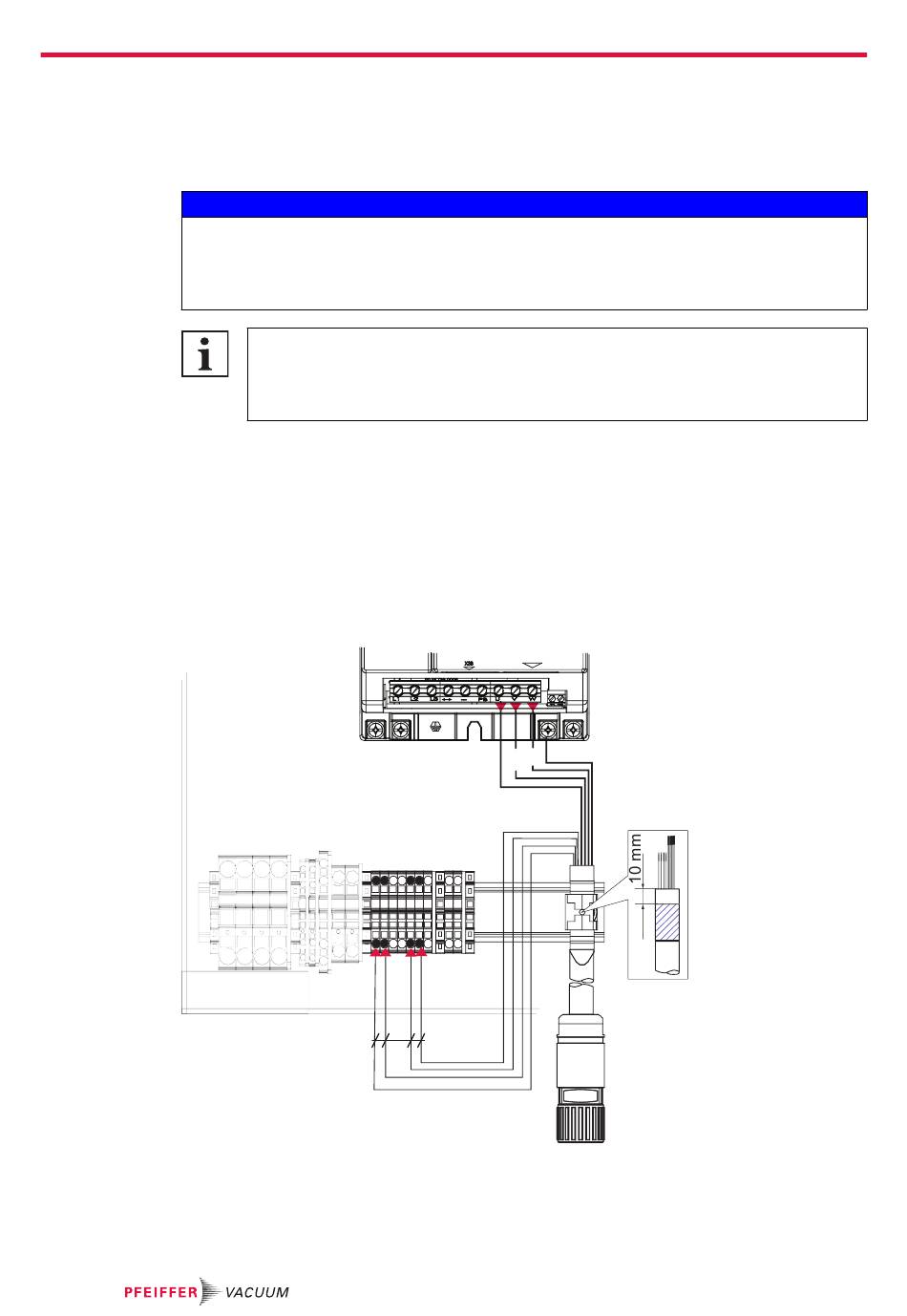

4.2 Motoranschlusskabel anschließen
Abb. 2:
6/16
Integration der Montageplatte in eine Schaltanlage
Beachten Sie die Randbedingungen für die Installation:
● DIN EN IEC 61439-1: 2021 (VDE 0660-600-1): Niederspannungs-Schaltgerätekombi-
nationen
schrankbaus.
– Durch die Befestigung ist die Montageplatte über den Schaltschrank geerdet.
14X1 X1
1
2 5 6
5 6 7 8
W2
Anschlussplan
HINWEIS
X3A
PE
GN/GE
U V W
