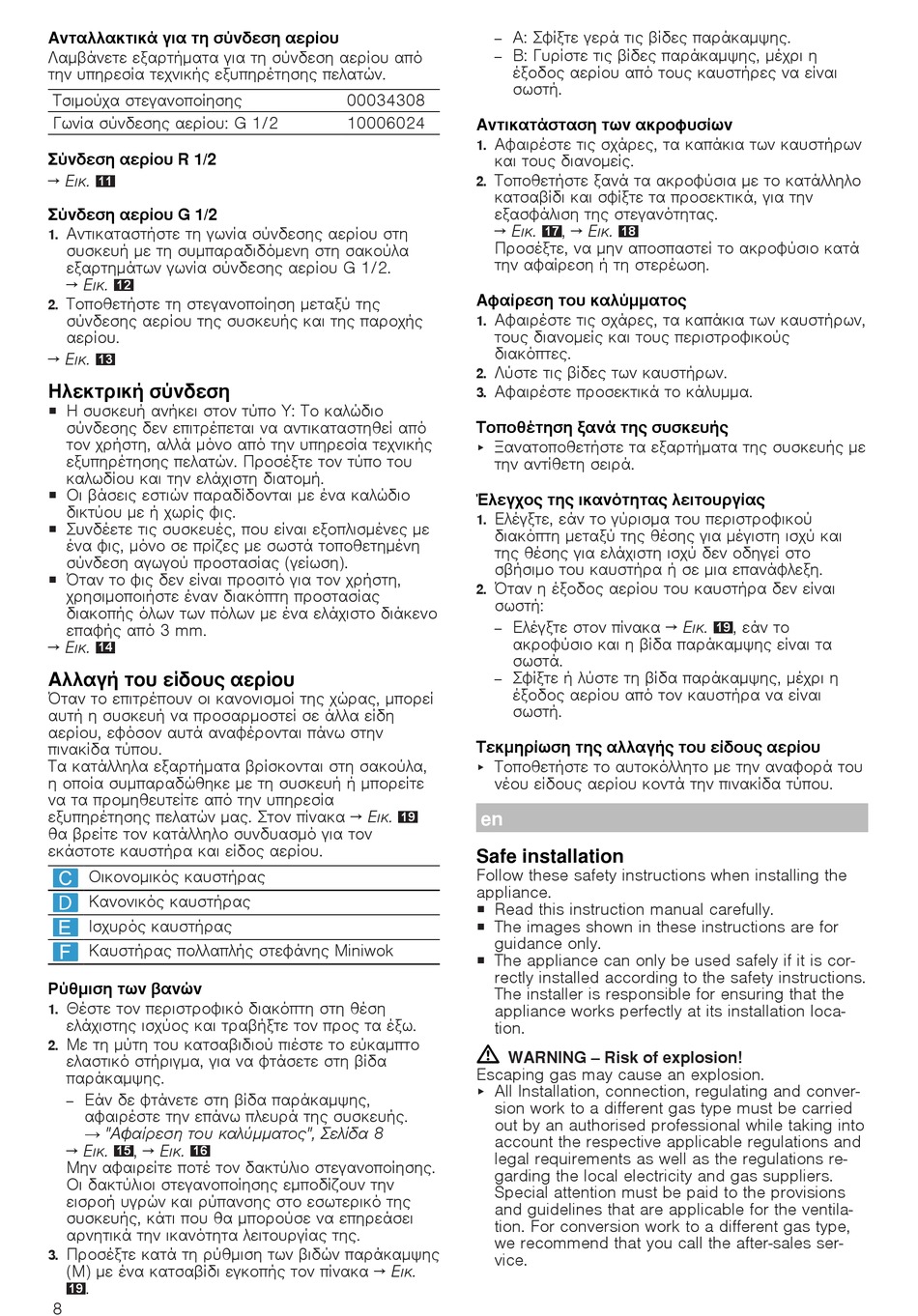

Ηλεκτρική Σύνδεση; Safe Installation - Balay 3ETX576HB Montageanleitung

Ανταλλακτικά για τη σύνδεση αερίου
Λαμβάνετε εξαρτήματα για τη σύνδεση αερίου από
την υπηρεσία τεχνικής εξυπηρέτησης πελατών.
Τσιμούχα στεγανοποίησης
Γωνία σύνδεσης αερίου: G 1/2
Σύνδεση αερίου R 1/2
→ Εικ.
11
Σύνδεση αερίου G 1/2
Αντικαταστήστε τη γωνία σύνδεσης αερίου στη
1.
συσκευή με τη συμπαραδιδόμενη στη σακούλα
εξαρτημάτων γωνία σύνδεσης αερίου G 1/2.
→ Εικ.
12
Τοποθετήστε τη στεγανοποίηση μεταξύ της
2.
σύνδεσης αερίου της συσκευής και της παροχής
αερίου.
→ Εικ.
13
Ηλεκτρική σύνδεση
¡ Η συσκευή ανήκει στον τύπο Y: Το καλώδιο
σύνδεσης δεν επιτρέπεται να αντικαταστηθεί από
τον χρήστη, αλλά μόνο από την υπηρεσία τεχνικής
εξυπηρέτησης πελατών. Προσέξτε τον τύπο του
καλωδίου και την ελάχιστη διατομή.
¡ Οι βάσεις εστιών παραδίδονται με ένα καλώδιο
δικτύου με ή χωρίς φις.
¡ Συνδέετε τις συσκευές, που είναι εξοπλισμένες με
ένα φις, μόνο σε πρίζες με σωστά τοποθετημένη
σύνδεση αγωγού προστασίας (γείωση).
¡ Όταν το φις δεν είναι προσιτό για τον χρήστη,
χρησιμοποιήστε έναν διακόπτη προστασίας
διακοπής όλων των πόλων με ένα ελάχιστο διάκενο
επαφής από 3 mm.
→ Εικ.
14
Αλλαγή του είδους αερίου
Όταν το επιτρέπουν οι κανονισμοί της χώρας, μπορεί
αυτή η συσκευή να προσαρμοστεί σε άλλα είδη
αερίου, εφόσον αυτά αναφέρονται πάνω στην
πινακίδα τύπου.
Τα κατάλληλα εξαρτήματα βρίσκονται στη σακούλα,
η οποία συμπαραδώθηκε με τη συσκευή ή μπορείτε
να τα προμηθευτείτε από την υπηρεσία
εξυπηρέτησης πελατών μας. Στον πίνακα → Εικ.
θα βρείτε τον κατάλληλο συνδυασμό για τον
εκάστοτε καυστήρα και είδος αερίου.
Οικονομικός καυστήρας
Κανονικός καυστήρας
Ισχυρός καυστήρας
Καυστήρας πολλαπλής στεφάνης Miniwok
Ρύθμιση των βανών
Θέστε τον περιστροφικό διακόπτη στη θέση
1.
ελάχιστης ισχύος και τραβήξτε τον προς τα έξω.
Με τη μύτη του κατσαβιδιού πιέστε το εύκαμπτο
2.
ελαστικό στήριγμα, για να φτάσετε στη βίδα
παράκαμψης.
Εάν δε φτάνετε στη βίδα παράκαμψης,
‒
αφαιρέστε την επάνω πλευρά της συσκευής.
→ "Αφαίρεση του καλύμματος", Σελίδα 8
→ Εικ. , → Εικ.
15 16
Μην αφαιρείτε ποτέ τον δακτύλιο στεγανοποίησης.
Οι δακτύλιοι στεγανοποίησης εμποδίζουν την
εισροή υγρών και ρύπανσης στο εσωτερικό της
συσκευής, κάτι που θα μπορούσε να επηρεάσει
αρνητικά την ικανότητα λειτουργίας της.
Προσέξτε κατά τη ρύθμιση των βιδών παράκαμψης
3.
(M) με ένα κατσαβίδι εγκοπής τον πίνακα → Εικ.
.
19
8
A: Σφίξτε γερά τις βίδες παράκαμψης.
‒
B: Γυρίστε τις βίδες παράκαμψης, μέχρι η
‒
έξοδος αερίου από τους καυστήρες να είναι
σωστή.
00034308
10006024
Αντικατάσταση των ακροφυσίων
Αφαιρέστε τις σχάρες, τα καπάκια των καυστήρων
1.
και τους διανομείς.
Τοποθετήστε ξανά τα ακροφύσια με το κατάλληλο
2.
κατσαβίδι και σφίξτε τα προσεκτικά, για την
εξασφάλιση της στεγανότητας.
→ Εικ.
Προσέξτε, να μην αποσπαστεί το ακροφύσιο κατά
την αφαίρεση ή τη στερέωση.
Αφαίρεση του καλύμματος
Αφαιρέστε τις σχάρες, τα καπάκια των καυστήρων,
1.
τους διανομείς και τους περιστροφικούς
διακόπτες.
Λύστε τις βίδες των καυστήρων.
2.
Αφαιρέστε προσεκτικά το κάλυμμα.
3.
Τοποθέτηση ξανά της συσκευής
Ξανατοποθετήστε τα εξαρτήματα της συσκευής με
▶
την αντίθετη σειρά.
Έλεγχος της ικανότητας λειτουργίας
Ελέγξτε, εάν το γύρισμα του περιστροφικού
1.
διακόπτη μεταξύ της θέσης για μέγιστη ισχύ και
της θέσης για ελάχιστη ισχύ δεν οδηγεί στο
σβήσιμο του καυστήρα ή σε μια επανάφλεξη.
Όταν η έξοδος αερίου του καυστήρα δεν είναι
2.
σωστή:
Ελέγξτε στον πίνακα → Εικ.
‒
ακροφύσιο και η βίδα παράκαμψης είναι τα
σωστά.
Σφίξτε ή λύστε τη βίδα παράκαμψης, μέχρι η
‒
έξοδος αερίου από τον καυστήρα να είναι
σωστή.
Τεκμηρίωση της αλλαγής του είδους αερίου
Τοποθετήστε το αυτοκόλλητο με την αναφορά του
▶
νέου είδους αερίου κοντά την πινακίδα τύπου.
en
19

Safe installation

Follow these safety instructions when installing the
appliance.
¡ Read this instruction manual carefully.
¡ The images shown in these instructions are for
guidance only.
¡ The appliance can only be used safely if it is cor-
rectly installed according to the safety instructions.
The installer is responsible for ensuring that the
appliance works perfectly at its installation loca-
tion.
WARNING ‒ Risk of explosion!
Escaping gas may cause an explosion.
All Installation, connection, regulating and conver-
▶
sion work to a different gas type must be carried
out by an authorised professional while taking into
account the respective applicable regulations and
legal requirements as well as the regulations re-
garding the local electricity and gas suppliers.
Special attention must be paid to the provisions
and guidelines that are applicable for the ventila-
tion. For conversion work to a different gas type,
we recommend that you call the after-sales ser-
vice.
, → Εικ.
17 18
19
, εάν το
