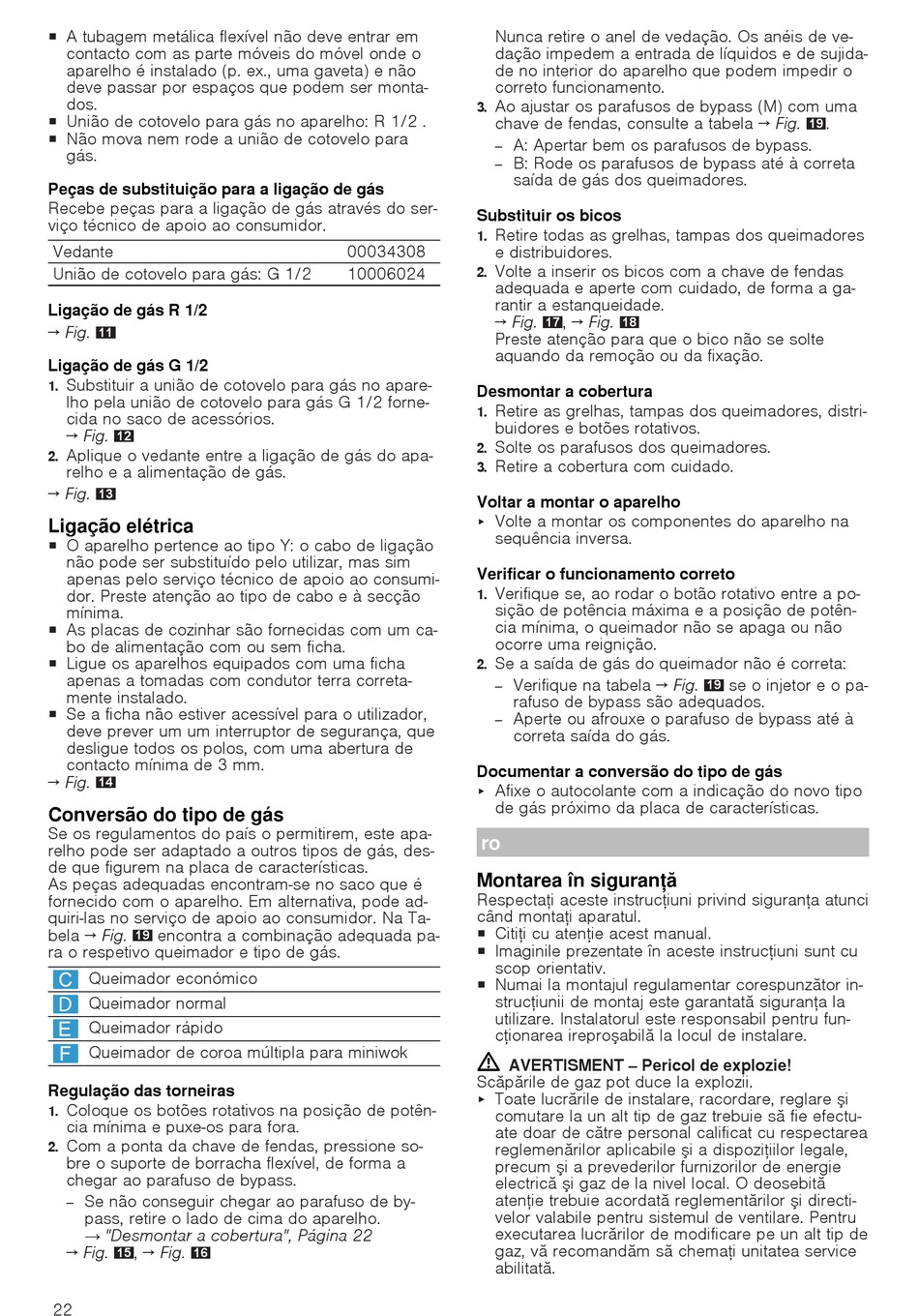

Ligação Elétrica - Balay 3ETX576HB Montageanleitung

¡ A tubagem metálica flexível não deve entrar em
contacto com as parte móveis do móvel onde o
aparelho é instalado (p. ex., uma gaveta) e não
deve passar por espaços que podem ser monta-
dos.
¡ União de cotovelo para gás no aparelho: R 1/2 .
¡ Não mova nem rode a união de cotovelo para
gás.
Peças de substituição para a ligação de gás
Recebe peças para a ligação de gás através do ser-
viço técnico de apoio ao consumidor.
Vedante
União de cotovelo para gás: G 1/2
Ligação de gás R 1/2
→ Fig.
11
Ligação de gás G 1/2
Substituir a união de cotovelo para gás no apare-
1.
lho pela união de cotovelo para gás G 1/2 forne-
cida no saco de acessórios.
→ Fig.
12
Aplique o vedante entre a ligação de gás do apa-
2.
relho e a alimentação de gás.
→ Fig.
13
Ligação elétrica
¡ O aparelho pertence ao tipo Y: o cabo de ligação
não pode ser substituído pelo utilizar, mas sim
apenas pelo serviço técnico de apoio ao consumi-
dor. Preste atenção ao tipo de cabo e à secção
mínima.
¡ As placas de cozinhar são fornecidas com um ca-
bo de alimentação com ou sem ficha.
¡ Ligue os aparelhos equipados com uma ficha
apenas a tomadas com condutor terra correta-
mente instalado.
¡ Se a ficha não estiver acessível para o utilizador,
deve prever um um interruptor de segurança, que
desligue todos os polos, com uma abertura de
contacto mínima de 3 mm.
→ Fig.
14
Conversão do tipo de gás
Se os regulamentos do país o permitirem, este apa-
relho pode ser adaptado a outros tipos de gás, des-
de que figurem na placa de características.
As peças adequadas encontram-se no saco que é
fornecido com o aparelho. Em alternativa, pode ad-
quiri-las no serviço de apoio ao consumidor. Na Ta-
bela → Fig. encontra a combinação adequada pa-
19
ra o respetivo queimador e tipo de gás.
Queimador económico
Queimador normal
Queimador rápido
Queimador de coroa múltipla para miniwok
Regulação das torneiras
Coloque os botões rotativos na posição de potên-
1.
cia mínima e puxe-os para fora.
Com a ponta da chave de fendas, pressione so-
2.
bre o suporte de borracha flexível, de forma a
chegar ao parafuso de bypass.
Se não conseguir chegar ao parafuso de by-
‒
pass, retire o lado de cima do aparelho.
→ "Desmontar a cobertura", Página 22
→ Fig. , → Fig.
15 16
22
Nunca retire o anel de vedação. Os anéis de ve-
dação impedem a entrada de líquidos e de sujida-
de no interior do aparelho que podem impedir o
correto funcionamento.
Ao ajustar os parafusos de bypass (M) com uma
3.
chave de fendas, consulte a tabela → Fig.
A: Apertar bem os parafusos de bypass.
‒
B: Rode os parafusos de bypass até à correta
‒
saída de gás dos queimadores.
Substituir os bicos
Retire todas as grelhas, tampas dos queimadores
1.
00034308
e distribuidores.
Volte a inserir os bicos com a chave de fendas
10006024 2.
adequada e aperte com cuidado, de forma a ga-
rantir a estanqueidade.
→ Fig.
Preste atenção para que o bico não se solte
aquando da remoção ou da fixação.
Desmontar a cobertura
Retire as grelhas, tampas dos queimadores, distri-
1.
buidores e botões rotativos.
Solte os parafusos dos queimadores.
2.
Retire a cobertura com cuidado.
3.
Voltar a montar o aparelho
Volte a montar os componentes do aparelho na
▶
sequência inversa.
Verificar o funcionamento correto
Verifique se, ao rodar o botão rotativo entre a po-
1.
sição de potência máxima e a posição de potên-
cia mínima, o queimador não se apaga ou não
ocorre uma reignição.
Se a saída de gás do queimador não é correta:
2.
Verifique na tabela → Fig.
‒
rafuso de bypass são adequados.
Aperte ou afrouxe o parafuso de bypass até à
‒
correta saída do gás.
Documentar a conversão do tipo de gás
Afixe o autocolante com a indicação do novo tipo
▶
de gás próximo da placa de características.
ro
Montarea în siguranţă
Respectaţi aceste instrucţiuni privind siguranţa atunci
când montaţi aparatul.
¡ Citiţi cu atenţie acest manual.
¡ Imaginile prezentate în aceste instrucţiuni sunt cu
scop orientativ.
¡ Numai la montajul regulamentar corespunzător in-
strucţiunii de montaj este garantată siguranţa la
utilizare. Instalatorul este responsabil pentru fun-
cţionarea ireproşabilă la locul de instalare.
AVERTISMENT ‒ Pericol de explozie!
Scăpările de gaz pot duce la explozii.
Toate lucrările de instalare, racordare, reglare şi
▶
comutare la un alt tip de gaz trebuie să fie efectu-
ate doar de către personal calificat cu respectarea
reglemenărilor aplicabile şi a dispoziţiilor legale,
precum şi a prevederilor furnizorilor de energie
electrică şi gaz de la nivel local. O deosebită
atenţie trebuie acordată reglementărilor şi directi-
velor valabile pentru sistemul de ventilare. Pentru
executarea lucrărilor de modificare pe un alt tip de
gaz, vă recomandăm să chemaţi unitatea service
abilitată.
, → Fig.
17 18
19
.
19
se o injetor e o pa-
