Erweiterte-Funktion; Bauseitige Einstellungen - Daikin FCAHG71FVEB Referenz Für Installateure Und Benutzer

Es ist wichtig, Stromversorgungskabel und Übertragungskabel
örtlich getrennt zu verlegen. Damit keine elektromagnetischen
Interferenzen und Störungen auftreten, sollten die beiden Kabeln
stets mindestens 50 mm entfernt voneinander sein.
HINWEIS
Stromversorgungskabel und Übertragungskabel müssen
unbedingt örtlich
Stromversorgungskabel und Übertragungskabel dürfen
sich überkreuzen, aber sie dürfen nicht direkt parallel
nebeneinander verlaufen.

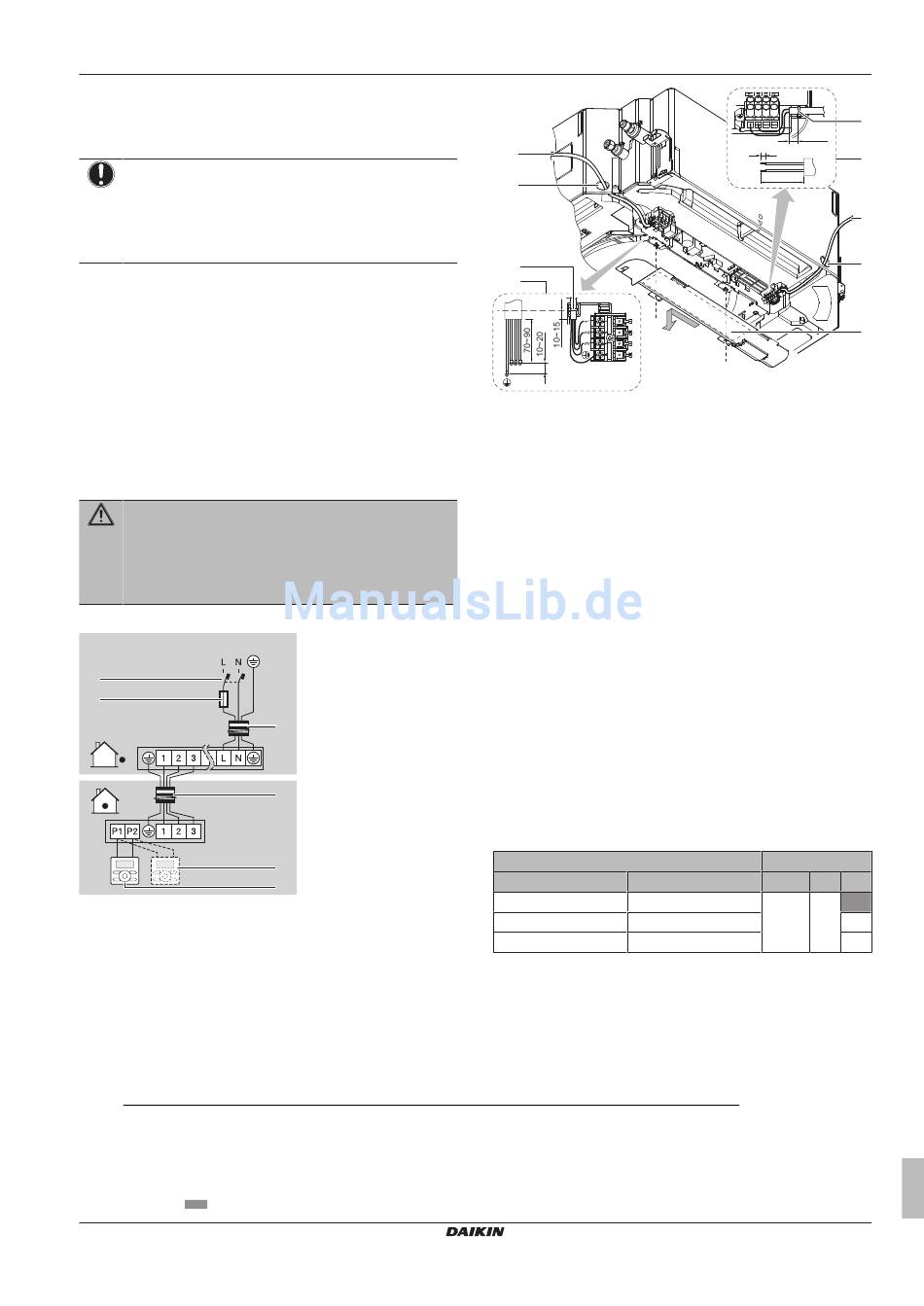

1 Die Wartungsblende abnehmen.
2 Kabel der Benutzerschnittstelle: Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen, dann das
Kabel mit Kabelbindern fixieren.
3 Verbindungskabel (innen↔außen): Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen (darauf
achten, dass die Nummern mit denen der Außeneinheit
übereinstimmen; auch das Erdkabel anschließen), dann das
Kabel mit Kabelbindern fixieren.
4 Das kleine Dämmungskissen (Zubehör) trennen und um die
Kabel wickeln, um zu verhindern, dass von außen Wasser in
das Gerät eindringen kann. Alle Zwischenräume dicht machen,
damit keine Kleintiere ins System gelangen können.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauch oder Feuer verursachen.
5 Die Wartungsblende wieder anbringen.
1~ 50 Hz
220-240 V
c
d
a Verbindungskabel
b Stromversorgungskabel
c Fehlerstrom-Schutzschalter
d Sicherung
e1 Hauptbenutzerschnittstelle
e2 Optionale Benutzerschnittstelle
(1)
Bauseitige Einstellungen sind wie folgt definiert:
▪ M: Modus-Nummer – Erste Zahl: für Gruppe von Einheiten – Zahl zwischen Klammern: für Einzeleinheit
▪ C1: Erste Code-Nummer
▪ C2: Zweite Code-Nummer
▪ : Standard
FCAHG71~140FVEB
Split-System-Klimageräte
4P429475-1 – 2015.12
getrennt verlegt werden.
b
a
e2
e1
c
b
d
c
a Wartungsblende (mit Schaltplan auf der Rückseite)
b Kabelöffnung
c Verbindungskabel-Anschluss (einschließlich Erde)
d Kabelbinder
e Anschluss des Kabels der Benutzerschnittstelle
7

Erweiterte-Funktion

7.1

Bauseitige Einstellungen

Führen Sie die folgenden bauseitigen Einstellungen durch, damit
diese der tatsächlichen Installation und den Anforderungen des
Benutzers entsprechen:
▪ Deckenhöhe
▪ Luftstromrichtung
▪ Luftvolumen, wenn der Thermostatregler auf AUS ist
▪ Zeit zur Filterreinigung
Einstellung: Deckenhöhe
Diese Einstellung muss mit dem tatsächlichen Abstand zum Boden,
der Leistungsklasse und der Luftstromrichtung entsprechen.
▪ Bei 3-Weg- und 4-Weg-Luftströmen (für die ein optionales
Sperrpolster-Kit erforderlich ist) siehe die Installationsanleitung für
das optionale Sperrpolster-Kit.
▪ Informationen zu Luftströmen entnehmen Sie der Tabelle unten.
Beträgt der Abstand zum Boden (m)
FCAHG71 FCAHG100~140
≤2.7
2,7<x≤3,0 3,2<x≤3,6
3,0<x≤3,5 3,6<x≤4,2
Einstellung: Luftstromrichtung
Diese Einstellung muss den tatsächlichen Luftstromrichtungen
entsprechen. Siehe Installationsanleitung
Sperrpolster-Kits sowie die Anleitung zur Benutzerschnittstelle.
Standard: 01 (= Rundum-Luftstrom)
Beispiel:
7 Erweiterte-Funktion
10~15
7
70~90
(mm)
1
Dann
M C1 C2
≤3.2 13 (23) 0 01
02
03
des optionalen
