2 Über die Dokumentation
1.3.6

Elektrik

GEFAHR: STROMSCHLAGGEFAHR
▪ Schalten Sie unbedingt
Stromversorgung AUS, bevor Sie die Abdeckung des
Steuerungskastens abnehmen, Anschlüsse vornehmen
oder stromführende Teile berühren.
▪ Unterbrechen Sie die Stromversorgung mindestens 1
Minute und messen Sie die Spannung an den
Klemmen der Kondensatoren des Hauptstromkreises
oder elektrischen
Wartungsarbeiten durchführen. Die Spannung MUSS
unter 50 V DC liegen, bevor Sie elektrische Bauteile
berühren können. Die Lage der Klemmen entnehmen
Sie dem Schaltplan.
▪ Berühren Sie elektrische Bauteile NICHT mit feuchten
oder nassen Händen.
▪ Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn
die Wartungsabdeckung entfernt ist.
WARNUNG
Sofern NICHT werkseitig installiert, muss bei der festen
Verkabelung ein Hauptschalter oder ein entsprechender
Schaltmechanismus installiert
Abschalten alle Pole getrennt werden und der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
▪ Verwenden Sie
Kupferadern.
▪ Stellen Sie sicher, dass die bauseitige Verdrahtung der
gültigen Gesetzgebung entspricht.
▪ Die gesamte Verkabelung muss gemäß dem mit dem
Produkt mitgelieferten Elektroschaltplan erfolgen.
▪ Quetschen Sie NIEMALS Kabel und Kabelbündel.
Achten Sie darauf, dass Kabel niemals mit Rohren oder
scharfen Kanten in Berührung kommen. Sorgen Sie
dafür, dass auf die Kabelanschlüsse kein zusätzlicher
Druck von außen ausgeübt wird.
▪ Achten Sie auf eine korrekte Erdung. Erden Sie das
Gerät NICHT über
Überspannungsableiter
unzureichender Erdung besteht Stromschlaggefahr.
▪ Es muss eine eigene Netzleitung vorhanden sein.
Schließen Sie AUF KEINEN FALL andere Geräte an
diesen Stromkreis an.
▪ Achten Sie darauf,
Sicherungen und Schutzschalter installiert sind.
▪ Installieren Sie
Schutzschalter. Bei Missachtung dieser Regeln besteht
Stromschlag- oder Brandgefahr.
▪ Achten Sie bei der Installation des Fehlerstrom-
Schutzschalters darauf, dass er kompatibel ist mit dem
Inverter (resistent gegenüber hochfrequente störende
Interferenzen), um
Fehlerstrom-Schutzschalters zu vermeiden.
Referenz für Installateure und Benutzer
6
erst die gesamte
Bauteilen, bevor
sein, bei dem beim
AUSSCHLIESSLICH Kabel
ein Versorgungsrohr, einen
oder ein Telefon.
dass alle erforderlichen
immer einen Fehlerstrom-
unnötiges Auslösen des
HINWEIS
Sicherheitsvorkehrungen
Stromkabel:
▪ Schließen Sie keine Kabel unterschiedlicher Stärke an
die Stromversorgungs-Anschlussklemmleiste an (ein
lockeres Stromkabel kann zu Hitzeentwicklung führen).

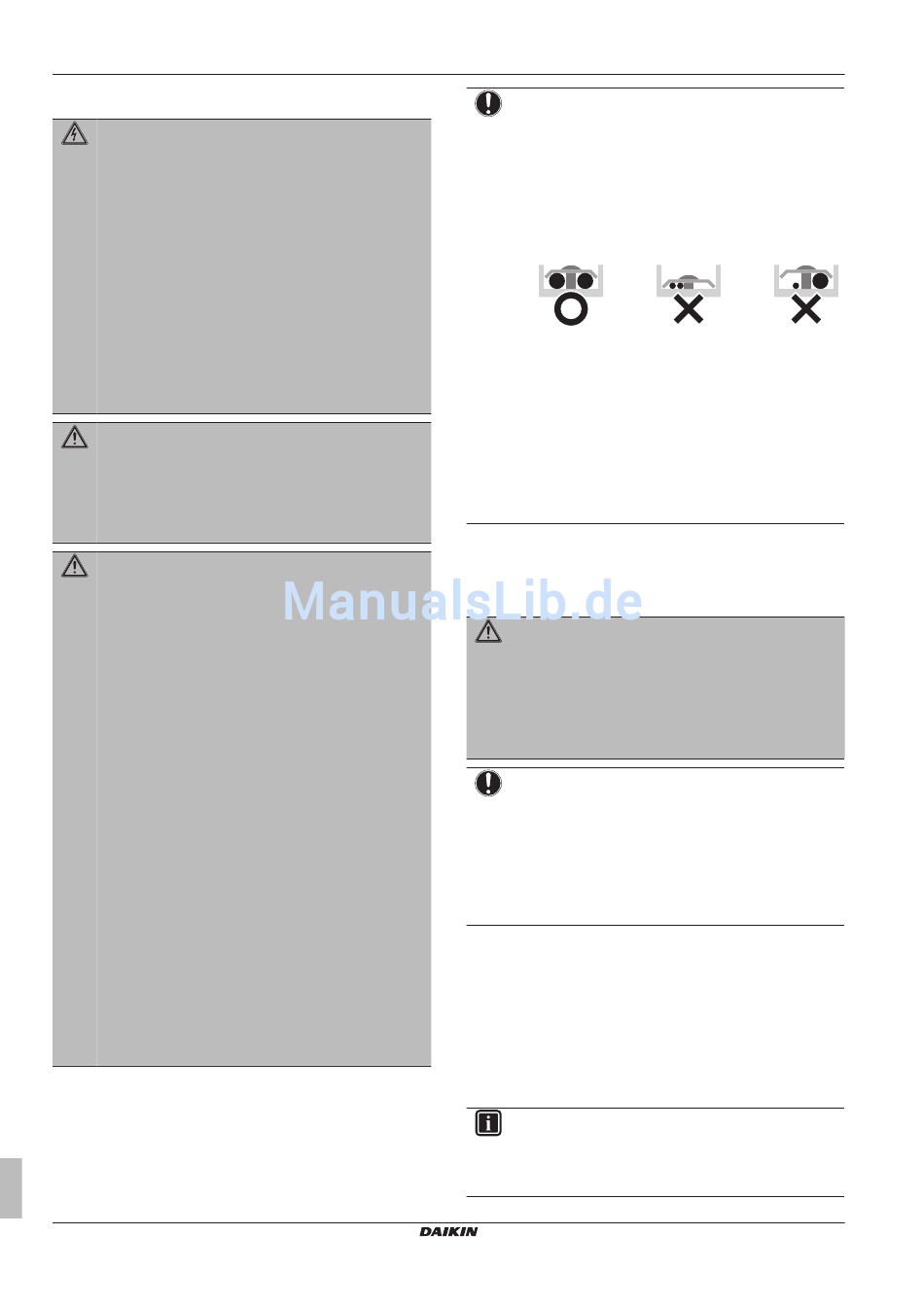

▪ Beim Anschließen
Durchmesser muss so vorgegangen werden, wie es die
Abbildung unten zeigt.
Sie
▪ Für die Verkabelung die vorgesehenen Stromkabel
verwenden und diese fest anschließen. Darauf achten,
dass kein mechanischer Druck von außen auf den
Anschlussplatte ausgeübt wird.
▪ Zum Anziehen der Anschlussklemmschrauben einen
geeigneten Schraubendreher verwenden. Hat der
Schraubendreher einen zu kleinen Kopf, wird der
Schraubenkopf überdreht, und ein ordnungsgemäßes
Anziehen ist nicht möglich.
▪ Bei
Anschlussklemmschrauben können diese brechen.
Verlegen Sie Stromversorgungskabel in einem Abstand von
mindestens 1 Meter zu Fernseh- oder Radiogeräten, damit der
Empfang dieser Geräte nicht gestört werden kann. Abhängig von
mit
den jeweiligen Radiowellen ist ein Abstand von 1 Meter
möglicherweise nicht ausreichend.
WARNUNG
▪ Nach Durchführung aller Elektroinstallationsarbeiten
überzeugen Sie sich davon, dass die Anschlüsse aller
elektrischen
innerhalb des Elektrokastens ordnungsgemäß und
sicher hergestellt sind.
▪ Stellen Sie vor dem ersten Einschalten des Geräts
sicher, dass alle Abdeckungen geschlossen sind.
HINWEIS
Nur gültig, wenn die Stromversorgung dreiphasig ist und
Bei
der Verdichter über ein EIN/AUS-Startverfahren verfügt.
Wenn die Möglichkeit einer Phasenumkehr nach einem
momentanen Stromausfall besteht und der Strom ein- und
ausschaltet, während das Produkt in Betrieb ist, bringen
Sie einen Phasenumkehrschutzkreis lokal an. Wenn das
Produkt bei umgekehrter Phase betrieben wird, können der
Verdichter und andere Teile beschädigt werden.
2 Über die Dokumentation
2.1 Informationen zu diesem
Dokument
Zielgruppe
Autorisierte Installateure + Endbenutzer
INFORMATION
Diese Anlage ist konzipiert für die Benutzung durch
Experten oder geschulte Benutzer in Geschäftsstellen, in
der Leichtindustrie und in landwirtschaftlichen Betrieben
sowie zur kommerziellen Verwendung durch Laien.
bei der Installation
von Kabeln mit
zu festem Anziehen
Komponenten und jeder
FCAHG71~140FVEB
Split-System-Klimageräte
4P429475-1 – 2015.12
der
demselben
der
Anschluss
