6 Installation
a Isoliermaterial (bauseitig zu liefern)
b Kabelbinder (Zubehör)
c Isolierstücke: Groß (Gasrohr), klein (Flüssigkeitsleitung)
(Zubehör)
d Überwurfmutter (an der Einheit angebracht)
e Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)
f Einheit
g Dämmungskissen: Mittel 1 (Gasrohr), mittel 2
(Flüssigkeitsleitung) (Zubehör)
1 Die Falze der Isolierstücke nach oben drehen.
2 Am Sockel der Einheit befestigen.
3 Die Kabelbinder auf der Isolierung festziehen.
4 Den Bereich vom Sockel des Geräts bis zur Spitze der
Überwurfmutter mit dem Dämmungskissen umwickeln.
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
6.4 Anschließen der elektrischen
Leitungen
6.4.1 Über das Anschließen der elektrischen
Leitungen
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die
folgenden Schritte auszuführen:
1 Überzeugen Sie sich,
(Stromversorgungssystem) den elektrischen Spezifikationen der
Einheiten entspricht.
2 Die elektrischen Leitungen an die Außeneinheit anschließen.
3 Die elektrischen Leitungen an die Inneneinheiten anschließen.
4 Die Hauptstromversorgung anschließen.
6.4.2 Sicherheitsvorkehrungen beim
Anschließen von Elektrokabeln
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
GEFAHR: STROMSCHLAGGEFAHR
INFORMATION
Weitere Informationen über die Legende und die Position
des Elektroschaltplans am Gerät finden Sie unter
"Technische Daten".
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
6.4.3 Richtlinien für das Anschließen von
Elektrokabeln
Bitte auf Folgendes achten:

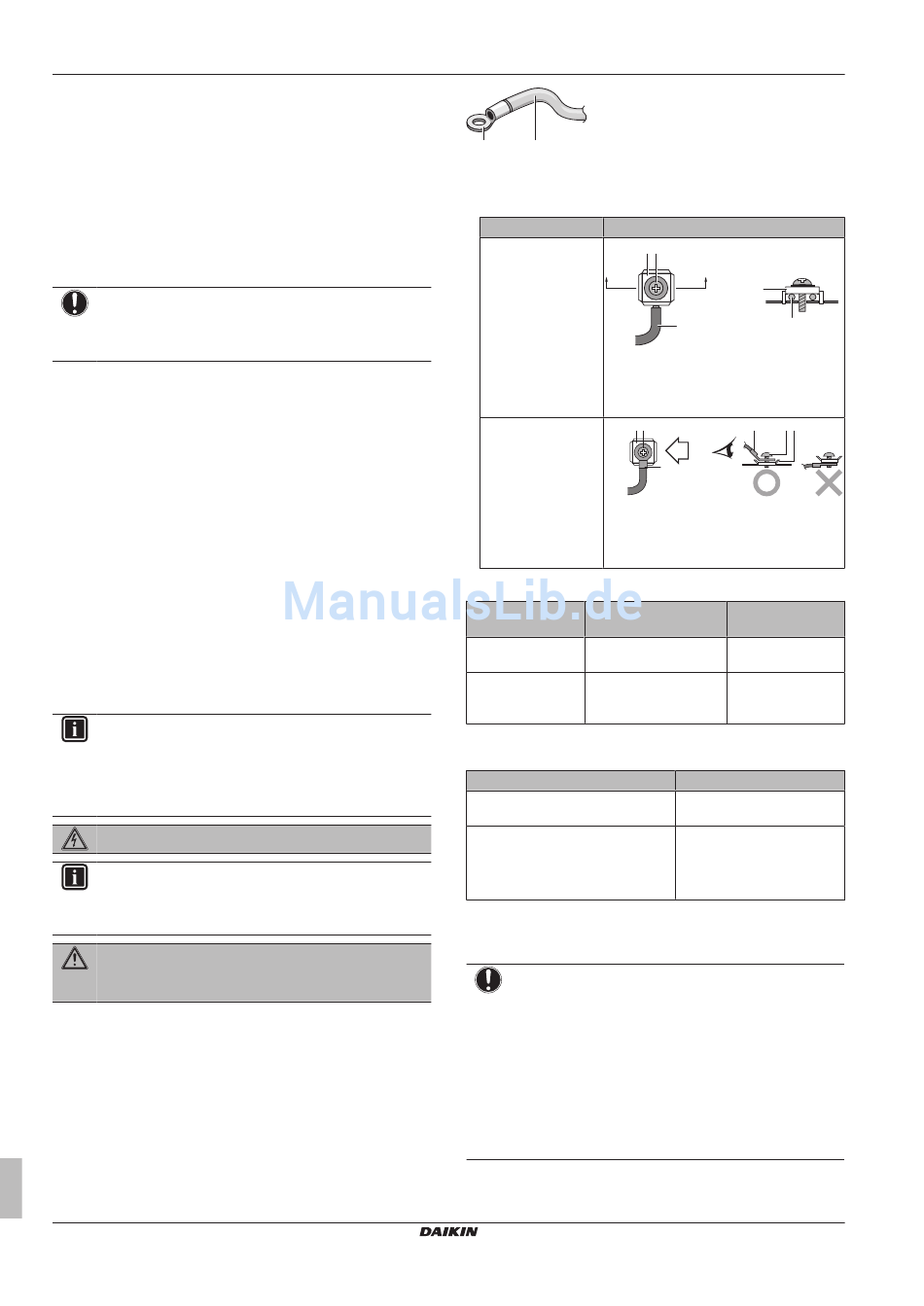

▪ Wenn Litzenkabel verwendet werden, müssen an der Spitze auf
jeden Fall runde, gecrimpte Klemmen installiert werden. Die
runden, gecrimpten Klemmen bis zum bedeckten Teil auf den
Draht setzen und mit einem geeigneten Werkzeug fixieren.
Referenz für Installateure und Benutzer
16
dass der Netzanschluss
b a
a Litzenkabel
b Runde, gecrimpte Anschlussklemme
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
A
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
c b
Litzenkabel mit
runder, gecrimpter
Anschlussklemme
a Anschluss
b Schraube
c Flache Unterlegscheibe
Anzugsdrehmomente
Kabel Schraubengröße
Verbindungskabel
(innen↔außen)
Kabel der
Benutzerschnittstell
e
6.4.4

Spezifikationen der Standardelektroteile

Komponente
Verbindungskabel (innen↔außen)
Kabel der Benutzerschnittstelle
6.4.5 Elektrokabel an der Inneneinheit
anschließen
HINWEIS
▪ Halten Sie sich
Lieferumfang der Einheit enthalten, auf der Innenseite
der Wartungsblende).
▪ In den Verkabelungsinstruktionen (zusammen mit der
Einheit geliefert, im Zubehörbeutel enthalten) wird
beschrieben, wie Sie die Zierblende und das Sensor-Kit
anschließen.
▪ Achten Sie darauf,
ordnungsgemäße Anbringung der Wartungsblende
verhindern.
Installationsverfahren
c b
AA´
A´
c
a a
a b c
B
B
a
Anzugsdrehmome
nt (N•m)
M4 1,18~1,44
M3.5 0,79~0,97
Spezifikation
Kabelquerschnitt mindestens
2,5 mm² für 230 V
Vinylkabel mit 0,75 bis
1,25 mm² Ummantelung oder
Kabel (2-adrig)
Maximum = 500 m
an den Elektroschaltplan
dass Kabel NICHT
FCAHG71~140FVEB
Split-System-Klimageräte
4P429475-1 – 2015.12
