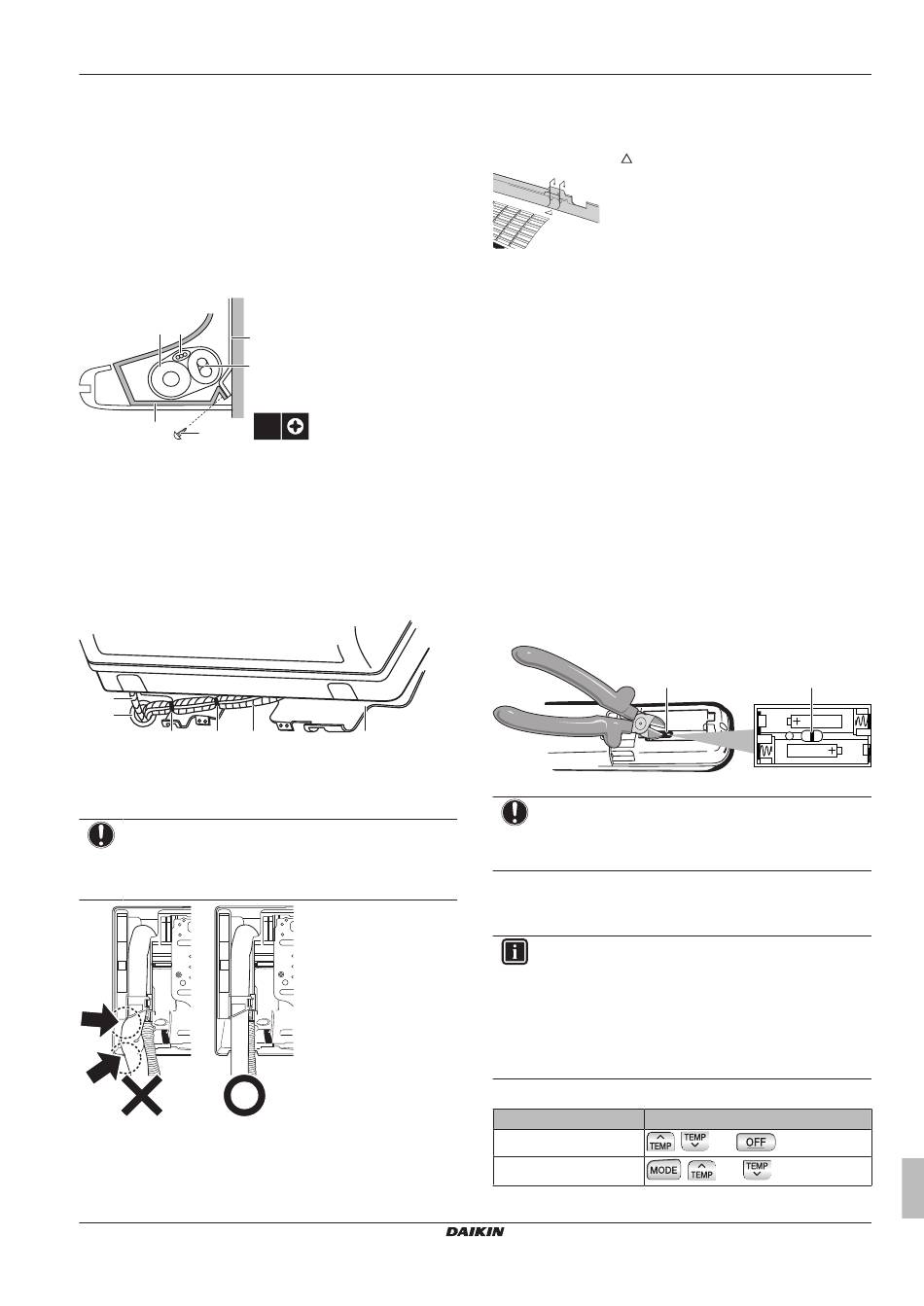

6.6 Abschließen der Installation des
Innengeräts
6.6.1 Abflussrohr, Kältemittelrohrleitung und
Verbindungskabel isolieren
1 Das Abflussrohr, Kältemittelrohrleitung und Verbindungskabel
sind installiert. Die Kältemittelleitungen, das Verbindungskabel
und den Abflussschlauch mit Isolierband umwickeln und
bündeln. Beim Umwickeln so vorgehen, dass bei jeder
Umwicklung die jeweils vorige Umwicklung um eine halbe
Bandbreite überlappt wird.
a b
c
d
f
e
a Abflussschlauch
b Verbindungskabel
c Montageplatte (Zubehör)
d Kältemittelleitungen
e Inneneinheit-Befestigungsschraube M4×12L (Zubehör)
f Unterer Rahmen
6.6.2 Die Rohre durch die Wanddurchführung
führen
1 Legen Sie die Kältemittelrohre am Rohrweg entlang, der auf der
Montageplatte gekennzeichnet ist.
a
b
c c d
a Abflussschlauch
b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten.
c Vinyl-Klebeband
d Isolierband
e Montageplatte (Zubehör)
HINWEIS
▪ Kältemittelleitungen NICHT biegen.
▪ Die Kältemittelleitungen NICHT auf den unteren
Rahmen oder das Frontgitter drücken.
2 Den Abflussschlauch und die Kältemittelleitungen durch die
Wandöffnung verlegen.
FTXP50~71M2V1B + FTXF20~71A2V1B
Innenraum-Klimagerät von Daikin
4P513661-8C – 2018.09
2×
e
6.6.3 Die Einheit auf der Montageplatte
befestigen
1 Die Inneneinheit auf die
Benutzen Sie die " "-Markierungen zur Orientierung.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der
Einheit, um sie auf die unteren Haken der Montageplatte zu
setzen. Darauf achten, dass die Kabel NICHT eingequetscht
werden.
Hinweis: Achten Sie darauf, dass sich das Verbindungskabel
NICHT an der Inneneinheit verfangen kann.
3 Drücken Sie mit beiden Händen auf die untere Kante der
Inneneinheit, damit sie fest auf den Haken der Montageplatte
einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben
M4×12L (Zubehör) auf der Montageplatte befestigen.
7

Erweiterte-Funktion

7.1

Eine andere Adresse einstellen

Falls in 1 Raum 2 Inneneinheiten installiert sind, können für 2
Benutzerschnittstellen unterschiedliche Adressen eingestellt werden.
1 Aus der Benutzerschnittstelle die Batterien entfernen.
2 Den Jumper für die Adresse durchschneiden.
a
a Adressierungs-Jumper
HINWEIS
Beim Schneiden des
achten, dass NICHT Teile in der Umgebung beschädigt
werden.
3 Die Stromversorgung einschalten.
Ergebnis: Die Klappe der Inneneinheit öffnet und schließt, um die
Referenzposition festzulegen.
INFORMATION
▪ Bei FTXF Einheiten MUSS nach Einschalten der
Stromversorgung innerhalb von 5 Minuten die folgende
Einstellung durchgeführt sein.
▪ Falls das NICHT
ausschalten und mindestens 1 Minute warten und dann
die Stromversorgung wieder einschalten und dann
erneut versuchen.
4 Gleichzeitig drücken:
Modell Tasten
FTXP
FTXF
5 Drücken:
7 Erweiterte-Funktion
Wandhalterungshaken setzen.
a
Adressierungs-Jumpers darauf
gelingt, die Stromversorgung
, und
, und
