Seite 1
KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Operating instruction Mode d’emploi KERN SFB Version 2.5 04/2016 SFB-BA-def-1625...
Seite 2
Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Další jazykové verze najdete na webu pod adresou www.kern-sohn.com/manuals Yderligere sprogversioner finder de online på www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Rohkem keeli internetis aadressil www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals A használati utasítás egyéb nyelveken a www.kern-sohn.com/manuals címről tölthető...

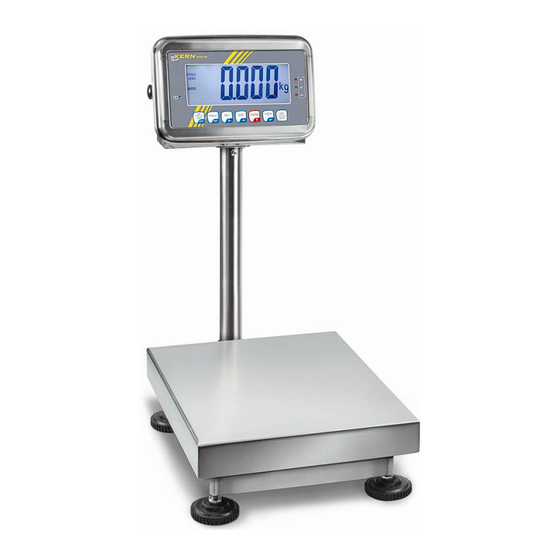

1 Technische Daten KERN SFB 10K1HIP SFB 15K5HIPM SFB 20K2HIP Ablesbarkeit (d) Wägebereich (Max) 10 kg 15 kg 20 kg Mindestlast (Min) 100 g Eichwert (e) Eichklasse Reproduzierbarkeit Linearität ± 1 g ± 5 g ±2 g Empfohlenes Justierge- 10 kg...
Seite 6
266 x 165 x 96 gerät (B x T x H) mm Wägefläche mm 300 x 240 300 x 240 400 x 300 500 x 400 IP-Schutz IP 65 (nur im Akkubetrieb) Schnittstelle, Option RS 232 Stativ Option SFB-BA-d-1625...
Seite 7
Abmessungen Anzeige- 266 x 165 x 96 gerät (B x T x H) mm Wägefläche mm 300 x 240 400 x 300 500 x 400 IP-Schutz IP 65 (nur im Akkubetrieb) Schnittstelle, Option RS 232 Stativ Option SFB-BA-d-1625...
Seite 8
266 x 165 x 96 gerät (B x T x H) mm Wägefläche mm 400 x 300 500 x 400 400 x 300 500 x 400 IP-Schutz IP 65 (nur im Akkubetrieb) Schnittstelle, Option RS 232 Stativ Option Option SFB-BA-d-1625...
Seite 9
Ladezeit 12 h Abmessungen Anzeige- 266 x 165 x 96 gerät (B x T x H) mm Wägefläche mm 650 x 500 400 x 300 IP-Schutz IP 65 (nur im Akkubetrieb) Schnittstelle, Option RS 232 Stativ Option Option SFB-BA-d-1625...
Seite 10
Betriebsdauer Hinterleuchtung aus 80 h Ladezeit 12 h Abmessungen Anzeige- 266 x 165 x 96 gerät (B x T x H) mm Wägefläche mm 650 x 500 IP-Schutz IP 65 (nur im Akkubetrieb) Schnittstelle, Option RS 232 Stativ Option SFB-BA-d-1625...
ändern diese mit Eingabe mit abschließen. 2.2 Anzeigenübersicht Anzeige Bedeutung Kapazität des Akkus bald erschöpft STABLE Stabilitätsanzeige ZERO Nullanzeige GROSS Bruttogewicht Nettogewicht AUTO Automatisches Summieren aktiv Wägeeinheit Summieren Indikatoren für Wägen mit Toleranzbereich + / / - SFB-BA-d-1625...
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich- te und Waagen kalibriert werden (Rückführung auf das nationale Normal). SFB-BA-d-1625...
Für den Rücktransport ist nur die Originalverpackung zu verwenden. Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen. Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen verrutschen und Beschädigung sichern. SFB-BA-d-1625...
6.2 Auspacken/Aufstellen Lieferumfang/Serienmäßiges Zubehör: • Waage, s. Kap. 2 • Transportsicherung • Netzgerät • Akku • Betriebsanleitung Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen, Stativ und Anzeigegerät montieren (s. Kap. 6.2.1) und am vorgesehenen Arbeitsplatz auf- stellen. SFB-BA-d-1625...
Seite 17
Die Wägebrücke muss bei der Erstinstallation und bei jedem Standortwechsel nivel- liert werden. Da die Libelle unter der Wägeplatte liegt diese abnehmen. Die Waage mit Fußschrauben nivellie- ren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet. SFB-BA-d-1625...
Montagebeispiel Modelle Plattformgröße 300 x 240 mm: Stativ lt. Abb. mit den 4 Schrauben [1], Sicherungs- und Unterlegscheiben an der Plattform befestigen. Darauf achten, dass das Kabel nicht eingeklemmt oder be- schädigt wird. Stützschraube [2] bis zum sicheren Stand eindrehen. SFB-BA-d-1625...
Seite 19
Anzeigegerät aus Halterung entnehmen, dazu die seitlichen Drehknöpfe [3] entfer- nen. Stativ mit den 4 Linsenkopfschrauben [4] und Muttern an der Halterung des Anzei- gegerätes befestigen. Anzeigegerät wieder mit den Drehknöpfen [3] befestigen und positionieren. SFB-BA-d-1625...
Seite 20
Lieferumfang Modelle Plattformgröße 400 x 300 mm: Stativrohr Adapter Anzeigegerät Stativfuß SFB-BA-d-1625...
Zur Schonung des Akkus kann die automatische Abschaltfunktion „AUTO OFF„ akti- viert werden, siehe Kap.7.13. Schutzart IP65 Die KERN SFB erfüllt die Anforderungen für die Schutzart IP65. Geeignet für kurzzeitigen Kontakt mit Flüssigkeit. Für Reinigung feuchten Lappen verwenden. Staubdicht. Schutzart IP65 nur im Akkubetrieb gewährleistet.
Kapazität des Wägesystems. Justie- rung möglichst nahe an der Höchstlast des Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern- sohn.com. • Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich. SFB-BA-d-1625...
„P2 mode“ angezeigt wird. drücken und mit eingestellten Waagentyp auswäh- len. = Einbereichswaage = Zweibereichswaage = Mehrteilungswaage 5. Mit bestätigen. wiederholt drücken, bis „CAL“ angezeigt wird. 7. Mit bestätigen und mit Einstellung „noLin“ aus- wählen. SFB-BA-d-1625...
Seite 24
Nach erfolgreicher Justierung führt die Waage einen Selbst- test durch. Während des Selbsttests Justiergewicht abneh- men, die Waage kehrt automatisch in den Wägemodus zu- rück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen. SFB-BA-d-1625...
Nach erfolgreicher Justierung führt die Waage einen Selbst- test durch. Während des Selbsttests Justiergewicht abneh- men, die Waage kehrt automatisch in den Wägemodus zu- rück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wieder- holen. SFB-BA-d-1625...
Bei Anzeige „Ld 2“ zweites Justiergewicht (2/3 Max) vor- sichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken. Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar- ten, dann drücken. SFB-BA-d-1625...
Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar- ten, dann drücken. Nach erfolgreicher Linearisierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemo- dus zurück. SFB-BA-d-1625...
Die Nacheichung erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Län- der. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten! • Die Eichung des Wägesystems ist ohne die „Siegelmarken“ ungültig. SFB-BA-d-1625...
Seite 29
• Bei geeichten Modellen sind die Kontakte der Leiterplatte mit einem Jumper kurzgeschlossen [K1]. Bei nicht eichfähigen Modellen ist der Jumper entfernt. • Zur Justierung müssen die Kontakte der Leiterplatte mit einem Jumper kurz- geschlossen [K2] werden [K1] [K2] SFB-BA-d-1625...
Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüg- lich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Gerät könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „----“ und einem Sig- nalton angezeigt. Wägesystem entlasten bzw. Vorlast verringern. SFB-BA-d-1625...
Vorgang für jede Wägeeinheit wiederholen. Hinweis: „tj“ und „Hj“ können nicht gleichzeitig aktiviert werden, nur entweder oder. Mit zurück in den Wägemodus Wägeeinheit umschalten: gedrückt halten, die Anzeige wechselt in die zuvor akti- vierten Wägeeinheiten (z.B. kg lb) SFB-BA-d-1625...
Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der Tarierbereich (siehe Typenschild) ausgelastet ist. Mit kann zwischen Bruttogewicht und Nettogewicht umgeschaltet wer- den. Zum Löschen des Tarawertes Wägeplatte entlasten und drücken. SFB-BA-d-1625...
Wägegut oberhalb oberer Toleranzgrenze leuchtet grüne Signalleuchte Wägegut im Toleranzbereich leuchtet rote Signalleuchte Wägegut unterhalb unterer Toleranzgrenze leuchtet Die Einstellungen zur Toleranzwägung können entweder durch Aufrufen des Menüb- locks „P0 CHK“ (s. Kap. 8) erfolgen, oder schneller über die Tastenkombination SFB-BA-d-1625...
B. 1.100 kg eingeben, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. wiederholt drücken bis angezeigt wird. drücken, die aktuelle Einstellung des akustischen Sig- nals wird angezeigt. Mit gewünschte Einstellung (no, ok, ng) auswählen. Eingabe mit bestätigen. SFB-BA-d-1625...
Seite 35
Toleranz vorgegebener Toleranz vorgegebener Toleranz rote Signalleuchte grüne Signalleuchte rote Signalleuchte neben „-„ leuchtet neben „„leuchtet neben „+„leuchtet • Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt. • Zum Löschen der Grenzwerte Wert „00.000 kg“ eingeben. SFB-BA-d-1625...
B. 100 Stück eingeben, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. wiederholt drücken bis angezeigt wird. drücken, die aktuelle Einstellung des akustischen Sig- nals wird angezeigt. Mit gewünschte Einstellung (no, ok, ng) auswählen. Eingabe mit bestätigen. SFB-BA-d-1625...
Seite 37
Toleranz vorgegebener Toleranz vorgegebener Toleranz rote Signalleuchte grüne Signalleuchte rote Signalleuchte neben „-„ leuchtet neben „„leuchtet neben „+„leuchtet • Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt. • Zum Löschen der Grenzwerte Wert „00000 PCS“ eingeben. SFB-BA-d-1625...
Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist. Summe „Total“ anzeigen und ausgeben: drücken, die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt. Zum Ausdruck während dieser Anzeige drücken. SFB-BA-d-1625...
Seite 39
Die Daten im Summenspeicher werden ge- löscht. Ausdruckbeispiel KERN YKB-01N, geeichtes Wägesystem: Menüeinstellung Menüeinstellung „P1 COM“ bzw. „P2 COM“ „Lab 2“ / Prt 7“ „P1 COM“ bzw. „P2 COM“ „Lab 0“ / Prt 0“ Erste Wägung Zweite Wägung Dritte Wägung Anzahl Wägungen/Gesamtsumme SFB-BA-d-1625...
Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen ent- lastet werden muss. Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist. Anzeige und löschen der Wägedaten, sowie Ausdruckbeispiel siehe Kap. 7.8. SFB-BA-d-1625...
Teil). Die aktuelle Stückzahl (z.B. 100 Stück) wird angezeigt. Referenzgewicht abnehmen. Ab hier befindet sich die Waa- ge im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinden. Zurück in den Wägemodus mit SFB-BA-d-1625...
Wägegut auf das Wägesystem bringen, warten bis es sich etwas beruhigt hat. gleichzeitig drücken, einen Signalton ertönt d.h. die Tierwägefunk- tion ist aktiv . Während der Mittelwertbildung kann Wägegut hinzugefügt oder abgenomen wer- den, da der Wägewert ständig aktualisiert wird. Zur Deaktivierung der Tierwägefunktion gleichzeitig drücken. SFB-BA-d-1625...
Einstellung wird angezeigt. Mit gewünschte Einstellung wählen. Hinterleuchtung ständig eingeschaltet bl on bl off Hinterleuchtung ausgeschaltet bl Auto Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck. Eingabe mit speichern oder mit verwerfen. SFB-BA-d-1625...
Wägesystem wird nach 3 min ausgeschaltet of 3 of 5 Wägesystem wird nach 5 min ausgeschaltet of 15 Wägesystem wird nach 15 min ausgeschaltet Wägesystem wird nach 30 min ausgeschaltet of 30 Eingabe mit speichern oder mit verwerfen. SFB-BA-d-1625...
Mit den Navigationstasten, s. Kap. 2.1 kann in die ver- Einstellungen ändern fügbaren Einstellungen umgeschaltet werden. Einstellung bestäti- Entweder mit speichern oder mit verwerfen. gen/Menü verlassen Zurück in den Zum Verlassen des Menüs wiederholt drücken. Wägemodus SFB-BA-d-1625...
Wägewert in den Summenspeicher addiert und ausgegeben. Automatisches Summieren, s. Kap. 7.9. AUTO* Mit dieser Funktion werden die einzelnen Wägewerte automatisch beim Entlasten der Wage in den Summen- speicher addiert und ausgegeben. Fernsteuerbefehle, s. Kap. 10.4 wirel Nicht dokumentiert kit 1 SFB-BA-d-1625...
Seite 47
Tastatursperre ausgeschaltet Tierwägen eingeschaltet, s. Kap. 7.11 off* Tierwägen ausgeschaltet P5 Unt Wägeeinheit off* umschalten, s. Kap. 7.5 off* off* P6 xcl Nicht dokumentiert P7 rst Waageneinstellungen auf Werkseinsstellung zurücksetzen. P8 uwb Nicht dokumentiert Werkseinstellungen sind mit * gekennzeichnet SFB-BA-d-1625...
Automatisches Summieren, s. Kap. 7.9 Mit dieser Funktion werden die einzelnen Wägewerte automatisch beim Entlasten der Wage in den Summenspeicher addiert und ausgegeben. Fernsteuerbefehle, s. Kap. 10.4 wireless Nicht dokumentiert Kit 1 baud Baudrate wählbar 600, 1200, 2400, 4800, 9600 SFB-BA-d-1625...
Seite 49
Ablesbarkeit [d] / Eichwert [e] div 1 1. Wägebereich Ablesbarkeit [d] / Eichwert [e] div 2 2. Wägebereich Waagenkapazität [Max] CAP 1 1. Wägebereich Waagenkapazität [Max] CAP 2 2. Wägebereich noLin Justierung, s. Kap. 6.5.1 LinEr Linearisierung, s. Kap. 6.6.1 Nicht dokumentiert SFB-BA-d-1625...
Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. SFB-BA-d-1625...
Gravitationsfehler • Last verringern Err 17 Tarierbereich überschritten Fai l h / • Justierung wiederholen Justierfehler Fai l l • Kommunikationsparameter prüfen Err P Druckerfehler Ba lo / Kapazität des Akkus bald er- • Akku laden schöpft Lo ba SFB-BA-d-1625...
Wägewert für das Gewicht (stabil oder insta- bil) wird über RS232-Schnittstelle gesendet ST,GS 1.000KG Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus. Es werden keine Daten gesendet, die Null- Anzeige erscheint. Stückzahl wird über RS232-Schnittstelle ge- 10PCS sendet SFB-BA-d-1625...
12 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. SFB-BA-d-1625...
Seite 58
KERN SFB Version 2.5 04/2016 Operating instructions stainless steel scale Table of Contents Technical Data ....................4 Appliance overview ..................10 Keyboard overview ....................11 2.1.1 Numeric input via navigation keys ................... 12 Overview of displays ....................12 Basic Information (General) ................13 Proper use ........................13...
Seite 59
Data output RS 232C (optional) ..............50 10.1 Technical Data ......................50 10.2 Technical data ......................50 10.3 Printer mode ......................50 10.4 Output log (continuous output) ..................51 10.5 Remote control instructions ..................51 Instant help ....................52 Declaration of Conformity ................53 SFB-BA-e-1625...
1 Technical Data KERN SFB 10K1HIP SFB 15K5HIPM SFB 20K2HIP Readability (d) Weighing range (max) 10 kg 15 kg 20 kg Minimum load (Min) 100 g Verification value (e) Verification class Reproducibility Linearity ± 1 g ± 5 g ± 2 g...
Seite 61
266 x 165 x 96 (B x D x H) mm Weighing surface mm 300 x 240 300 x 240 400 x 300 500 x 400 IP protection IP 65 (Only during operation on battery power) Interface optional RS232 Tripod SFB-BA-e-1625...
Seite 62
266 x 165 x 96 (B x D x H) mm Weighing surface mm 300 x 240 400 x 300 500 x 400 IP protection IP 65 (Only during operation on battery power) Interface optional RS232 Tripod optional SFB-BA-e-1625...
Seite 63
266 x 165 x 96 (B x D x H) mm Weighing surface mm 400 x 300 500 x 400 400 x 300 500 x 400 IP protection IP 65 (Only during operation on battery power) Interface optional RS232 Tripod optional optional SFB-BA-e-1625...
Seite 64
Dimensions display unit 266 x 165 x 96 (B x D x H) mm Weighing surface mm 650 x 500 400 x 300 IP protection IP 65 (Only during operation on battery power) Interface optional RS232 Tripod optional optional SFB-BA-e-1625...
Seite 65
Charge time 12 h Dimensions display unit 266 x 165 x 96 (B x D x H) mm Weighing surface mm 650 x 500 IP protection IP 65 (Only during operation on battery power) Interface optional RS232 Tripod optional SFB-BA-e-1625...
Navigation key • Calculate weighing data via interface • Delete • Switch-over gross weight net weight • Back to menu/weighing mode • Activate animal weighing function • Activate weighing with tolerance limits • Delete total added memory SFB-BA-e-1625...
Finish entry with 2.2 Overview of displays Display Significance Rechargeable battery very low STABLE Stability display ZERO Zero display GROSS Gross weight Net weight AUTO Automatic add-up enabled Weighing unit Adding Indicators for weighing with tolerance limits + / / - SFB-BA-e-1625...
• The appliance is used outside the described uses • The appliance is modified or opened • Mechanical damage or damage by media, liquids, natural wear and tear • The appliance is improperly set up or incorrectly electrically connected • The measuring system is overloaded SFB-BA-e-1625...
Only use original packaging for returning. Prior to dispatch disconnect all cables and remove loose/mobile parts. Reattach possibly supplied transport securing devices. Secure all parts such as glass wind screen, weighing platform, power unit etc. against shifting and damage. SFB-BA-e-1625...
• Transit Securing • Mains adapter • Rechargeable battery • Instruction Manual Carefully remove the balance from the packaging, remove plastic cover, assemble the tripod and the display unit (see chap. 6.2.1) and setup balance at the intended workstation. SFB-BA-e-1625...
Seite 72
During initial installation and after each change of work area it is necessary to level the weighing bridge. As the air bubble is located under the weighing plate, remove it. Level balance with foot screws until the air bubble of the water balance is in the prescribed circle. SFB-BA-e-1625...
Assemble example models platform size 300 x 240 mm: Attach the tripod to the platform acc. to fig. using the 4 screws [1], securing disks and washers. Ensure that the cable is not damaged nor squeezed. Screw-in support screw [2] till it is safely fixed. SFB-BA-e-1625...
Seite 74
Remove display unit from holder, for that remove the turning knobs [3] on the side. Attach the tripod with the four raised counter-sunk head screws [4] and the nuts on the holder of the display unit. Re-attach and position display unit using the turning knobs [3]. SFB-BA-e-1625...
Seite 75
Scope of delivery models platform size 400 x 300 mm: Tripod tube Adapter display unit Tripod foot SFB-BA-e-1625...
To save battery life, you can enable the automatic switch-off function "AUTO OFF", see chap. 7.14. 6.5 Protection type IP65 Designed for temporary contact with liquids. Use a damp cloth for cleaning. Dustproof. IP65 protection is only ensured during operation on battery power. SFB-BA-e-1625...
Carry out adjustment as near as possible to the scale’s maximum weight. Info about test weights can be found on the Internet at: http://www.kern-sohn.com. • Observe stable environmental conditions. Stabilisation requires a certain warm-up time. SFB-BA-e-1625...
= Single-range balance = Dual range balance = Multi-interval balance 5. Acknowledge with 6. Press repeatedly until „CAL“ will be displayed. 7. Confirm with and select setting „noLin“ by SFB-BA-e-1625...
Seite 79
After the adjustment the balance will carry out a self-test. Remove adjusting weight during selftest, balance will return into weighing mode automatically. An adjusting error or incorrect adjusting weight will be indicated by the error message; repeat adjustment procedure. SFB-BA-e-1625...
After the adjustment the balance will carry out a self-test. Remove adjusting weight during selftest, balance will return into weighing mode automatically. An adjusting error or incorrect adjusting weight will be indicated by the error message; repeat adjustment procedure. SFB-BA-e-1625...
When “Ld 3“ is displayed, put the third adjustment weight (max) carefully in the centre of the weighing platform. Wait for stability display, then press After linearisation the balance will carry out a self-test. Remove adjusting weight during selftest, balance will return into weighing mode automatically. SFB-BA-e-1625...
(max) carefully in the centre of the weighing platform. Wait for stability display, then press After a successful linearisation the balance will carry out a self-test. Remove adjusting weight during selftest, balance will return into weighing mode automatically. SFB-BA-e-1625...
[K1]. For non verifiable models remove the jumper. • To adjust, short-circuit the contacts of the circuit board, using a jumper [K2]. [K1] [K2] SFB-BA-e-1625...
Overloading exceeding the stated maximum load (max) of the device, minus a possibly existing tare load, must be strictly avoided. The instrument may be damaged by overloading. Exceeding of maximum load is indicated by “----“ as well as a signal sound. Remove load from weighing system or reduce preload. SFB-BA-e-1625...
Note: „tj“ and „Hj“ cannot be activated at the same time, only either ... or .. Return to weighing mode using Switch-over weighing unit: Keep pressed, the display changes over to the weighing units activated before (e.g. kg lb) SFB-BA-e-1625...
The audio sound depends on the setting of the menu block “BEEP“. Options: • no Acoustic signal turned off • ok Acoustic signal sounds when load is within tolerance limits • ng Acoustic signal sounds when load is beyond tolerance limits SFB-BA-e-1625...
To enter the lower limit, e. g. 1000 Kg, press the navigation keys (See chap. 2.1.1); the currently enabled digit will be flashing. Confirm input by Press repeatedly until is displayed. Press , the current setting for the upper limit will be displayed. SFB-BA-e-1625...
Seite 88
Green signal light Red signal light next to „-“ ON illuminated next to „„ illuminated next to „+“ ON illuminated • The tolerance control is not active when the weight is under 20d. • To delete limits, enter “00.000 kg“. SFB-BA-e-1625...
Confirm input by Press repeatedly until is displayed. Press and the current setting for the acoustic signal will be shown. Select desired setting (no, ok, ng) by Confirm input by SFB-BA-e-1625...
Seite 90
Green signal light Red signal light next to „-“ ON illuminated next to „„ illuminated next to „+“ ON illuminated • The tolerance control is not active when the weight is under 20d. • To delete limits, enter „00000 PCS“. SFB-BA-e-1625...
This process may be repeated 99 times or till such time as the capacity of the weighing system has been exhausted. Display and output sum „Total“: Press and the number of weighings followed by the total weight will be shown for 2 sec. To receive a printout, press during this display. SFB-BA-e-1625...
Seite 92
Printout example KERN YKB-01N, verified weighing system: Menu setting Menu setting „P1 COM“ or „P2 COM“ „Lab 2“ / Prt 7“ „P1 COM“ or „P2 COM“ „Lab 0“ / Prt 0“ First weighing Second weighing Third weighing Number of weighings / total SFB-BA-e-1625...
Please note that the weighing system must be unloaded between the individual weighing procedures. This process may be repeated 99 times or till such time as the capacity of the weighing system has been exhausted. Display and delete the weighing data, as well as printout examples see chap. 7.8. SFB-BA-e-1625...
The weighing scales calculate the reference weight. The current quantity (such as 100 items) will be displayed. Remove reference weight. The balance is from now in parts counting mode counting all units on the weighing plate. Back to Weighing mode by SFB-BA-e-1625...
During the calculation of a mean average you can add or remove loads as the mean average will be continuously updated. To disable the animal weighing function press at the same time. SFB-BA-e-1625...
Use to select desired setting. Background lighting is on continuously bl on bl off Background illumination off bl Auto Automatic background illumination on when weighing plate is loaded Save entry by or cancel using SFB-BA-e-1625...
5 Weighing system will be turned off after 5 min. of 15 Weighing system will be turned off after 15 min. Weighing system will be turned off after 30 min. of 30 Save entry by or cancel using SFB-BA-e-1625...
To change to the available settings, press the Change settings navigations keys as described in chap. 2.1. Acknowledge setting / Either save by pressing or cancel by pressing exit the menu Return to weighing Press repeatedly to exit menu. mode SFB-BA-e-1625...
This function is used to issue and add individual weighing values automatically to the summation memory on unloading of weighing scale. For remote control commands, see chap. 10.4 wirel Not documented kit 1 BAUD Available Baudrate: 600, 1200, 2400, 4800, 9600* SFB-BA-e-1625...
Seite 100
Animal weighing enabled, see chap. 7.11 off* Animal weighing disabled P5 Unt Switch-over off* weighing unit, see chap. 7.5 off* off* P6 xcl Not documented P7 rst to reset balance settings to factory default. P8 uwb Not documented Factory settings are marked by *. SFB-BA-e-1625...
Kit 1 baud Available Baudrate: 600, 1200, 2400, 4800, 9600 7 bits, even parity 7 bits, odd parity 8 bits, no parity PtYPE tPUP Standard printer setting LP50 Not documented Lab x Details see following table 1 Prt x SFB-BA-e-1625...
Seite 102
Weighing scale capacity [max] CAP 2 2. Weighing range Adjustment, see chap. 6.5.1 noLin Linearisation, see chap. 6.6.1 LinEr Not documented Keyboard lock enabled P3 OTH LOCK Keyboard lock disabled s. Kap. 7.11 / 7.12 Animal weighing enabled Animal weighing disabled SFB-BA-e-1625...
Seite 103
No.: 5.000kg No.: 5.000kg 5.000kg 5.000kg 5.000kg TW: 5.000kg TOTAL: 10.000kg GW: 10.000kg ******************* GW: 10.000kg ********************** TOTAL: 10.000kg ******************* ********************** Gross weight Number weighing processes GS / GW Net weight TOTAL Total of all individual weighings Tare weight SFB-BA-e-1625...
The appliance may only be opened by trained service technicians who are authorized by KERN. Before opening, disconnect from power supply. 9.3 Disposal Disposal of packaging and appliance must be carried out by operator according to valid national or regional law of the location where the appliance is used. SFB-BA-e-1625...
Fai l l • Check communication parameters Err P Printer error Ba lo / • Recharge battery Battery very low Lo ba Should other error messages occur, switch balance off and then on again. If the error message remains inform manufacturer. SFB-BA-e-1625...
Weighing value for the weight (stable or US,GS 1.342KG unstable) is sent via the RS232 interface ST,GS 1.000KG No data are sent, the balance carries out the tare function. No data are sent, the zero-display appears. Quantity will be sent via the RS232- 10PCS interface SFB-BA-e-1625...
• Great fluctuations in temperature. • Warm-up time was ignored. • Electromagnetic fields / static charging (choose different location/switch off interfering device if possible) Should other error messages occur, switch balance off and then on again. If the error message remains inform manufacturer. SFB-BA-e-1625...
12 Declaration of Conformity To view the current EC/EU Declaration of Conformity go to: www.kern-sohn.com/ce The scope of delivery for verified weighing balances (= conformity- rated weighing balances) includes a Declaration of Conformity. SFB-BA-e-1625...
Seite 110
KERN SFB Version 2.5 04/2016 Mode d’emploi de la Balance en acier inox Sommaire Caractéristiques techniques ................4 Aperçu de l’appareil ..................10 Vue d’ensemble du clavier ..................11 2.1.1 Saisie numérique par les touches de navigation ............. 12 Vue d’ensemble des affichages ................12 Indications fondamentales (généralités) ............
Seite 111
Sortie de données RS 232C (option) ............52 10.1 Caractéristiques techniques ..................52 10.2 Fonctionnement de l’imprimante ................52 10.3 Protocole d’édition (édition en continu) ..............53 10.4 Commandes à distance ....................53 Aide succincte en cas de panne ..............54 Déclaration de conformité ................55 SFB-BA-f-1625...
1 Caractéristiques techniques KERN SFB 10K1HIP SFB 15K5HIPM SFB 20K2HIP Lisibilité (d) Plage de pesée (max) 10 kg 15 kg 20 kg Charge minimale (Min) 100 g Echelon d’étalonnage (e) Classe d’étalonnage Reproductibilité Linéarité ± 1 g ± 5 g ±...
Seite 113
(L x P x h)mm Surface de pesée mm 300 x 240 300 x 240 400 x 300 500 x 400 IP 65 Protection IP (Uniquement dans le cas d’alimentation à partir d‘une batterie.) Interface, en option RS232 Statif SFB-BA-f-1625...
Seite 114
(L x P x h)mm Surface de pesée mm 300 x 240 400 x 300 500 x 400 Protection IP IP 65 (Uniquement dans le cas d’alimentation à partir d‘une batterie.) Interface, en option RS232 Statif en option SFB-BA-f-1625...
Seite 115
Surface de pesée mm 400 x 300 500 x 400 400 x 300 500 x 400 Protection IP IP 65 (Uniquement dans le cas d’alimentation à partir d‘une batterie.) Interface, en option RS232 Statif en option en option SFB-BA-f-1625...
Seite 116
(L x P x h)mm Surface de pesée mm 650 x 500 400 x 300 Protection IP IP 65 (Uniquement dans le cas d’alimentation à partir d‘une batterie.) Interface, en option RS232 Statif en option en option SFB-BA-f-1625...
Seite 117
Dimensions appareil 266 x 165 x 96 d’affichage (L x P x h)mm Surface de pesée mm 650 x 500 Protection IP IP 65 (Uniquement dans le cas d’alimentation à partir d‘une batterie.) Interface, en option RS232 Statif en option SFB-BA-f-1625...
2 Aperçu de l’appareil Etat accumulateur Plage de touches Affichage du poids Marque de tolérance, voir au chap. 7.7 Unité de pesée Vis de pied Niveau à bulle (sous le plateau de pesée) SFB-BA-f-1625...
• Rechercher les données de pesée par l’interface • Effacer • Commutation poids brut poids net • Retour au menu/mode de pesée Appeler la fonction pesée d’animaux • Appeler pesée avec plage de tolérance • Effacer la mémoire de sommes SFB-BA-f-1625...
La capacité de l’accumulateur sera bientôt épuisée STABLE Affichage de la stabilité ZERO Affichage zéro GROSS Poids brut Poids net AUTO Totalisation automatique activée Unité de pesée Totalisation Indicateurs pour la pesée avec plage de tolérance + / / - SFB-BA-f-1625...
• de modification ou d´ouverture de l´appareil • de dommages mécaniques et de dommages occasionnés par les produits, les liquides, l’usure naturelle et la fatigue • de mise en place ou d´installation électrique inadéquates • de surcharge du système de mesure SFB-BA-f-1625...
Avant expédition démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. Evtl. remontez les cales de transport prévues. Calez toutes les pièces p. ex. pare-brise en verre, plateau de pesée, bloc d’alimentation etc. contre les déplacements et les dommages. SFB-BA-f-1625...
Pile rechargeable • Mode d’emploi Sortir avec précaution la balance de l’emballage, retirer la pochette en plastique, monter le statif et l’appareil d’affichage (voir au chap. 6.2.1) et installer la balance au poste de travail prévu à cet effet. SFB-BA-f-1625...
Seite 124
Puisque le niveau à bulle d'air se trouve sous le plateau de pesée, le retirer. Procéder à la mise à niveau de la balance à l´aide des vis des pieds, jusqu´à ce que la bulle d´air du niveau se trouve dans le cercle prescrit. SFB-BA-f-1625...
Fixer le statif selon la figure à l’aide des 4 vis [1], les rondelles de sécurité et intercalaires. Veiller à ce que le câble ne soit pas coincé ou endommagé. Tourner la vis d’appui [2] jusqu’à avoir obtenu un emplacement sûre. SFB-BA-f-1625...
Seite 126
[3]. Fixer le statif sur le support de l’appareil d’affichage à l’aide des quatre vis à tête lentiforme [4] et écrous sur l’affichage de l’appareil d’affichage. Fixer et positionner l’appareil d’affichage au moyen des boutons tournants [3]. SFB-BA-f-1625...
Seite 127
Fourniture modèles taille de plateforme 400 x 300 mm: Tuyau de statif Adaptateur appareil d’affichage Pied de statif SFB-BA-f-1625...
6.5 Classe de protection IP-65 Convient pour un contact bref avec des liquides. Utiliser un chiff on humide pour le nettoyage. Étanche à la poussière. Niveau de protection IP65 n’est assuré que dans le cas d’alimentation à partir d‘une batterie. SFB-BA-f-1625...
Réaliser l’ajustage le plus près possible de la charge maximale de la balance. Vous trouverez de plus amples informations sur les poids de contrôle sur le site internet: http://www.kern-sohn.com. • Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation. SFB-BA-f-1625...
= Balance à une gamme de mesure = Balance à deux gammes de mesure = Balance à plusieurs échelles 5. Confirmer sur 6. Appuyer plusieurs fois sur jusqu’à ce que „CAL“ est affiché. 7. Confirmer sur et sélectionner l’ajustage „noLin“ sur SFB-BA-f-1625...
Seite 131
Retirez le poids d’ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée. En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est affiché et il faut alors recommencer le processus d'ajustage. SFB-BA-f-1625...
Retirez le poids d’ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée. En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est affiché et il faut alors recommencer le processus d'ajustage. SFB-BA-f-1625...
(1/3 max) avec précaution au centre du plateau de pesée. Attendez l’affichage de la stabilité puis appuyez Lorsque „Ld 2“ est affiché posez le deuxième poids d’ajustage (2/3 max) avec précaution au centre du plateau de pesée. Attendez l’affichage de la stabilité puis SFB-BA-f-1625...
Attendez l’affichage de la stabilité puis appuyez sur la touche La balance effectue à la suite de la linéarisation un contrôle automatique. Retirez le poids d'ajustage en cours de contrôle automatique, la balance revient automatiquement en mode de pesée. SFB-BA-f-1625...
En Allemagne par ex., la durée de validité de l’étalonnage pour les balances est de 2 ans en règle générale. Les prescriptions légales du pays d´utilisation doivent être respectées. Sans les „cachets“, l’étalonnage du système de pesée n’est pas valable. SFB-BA-f-1625...
Seite 136
[K1]. Dans les systèmes de pesage non étalonnables, enlever le cavalier. • Pour l’ajustage il faut court-circuiter les contacts de la platine de circuits imprimés [K2] à l’aide d’un cavalier [K1] [K2] SFB-BA-f-1625...
Eviter impérativement de charger l’appareil au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante. L’appareil pourrait être endommagé. Si la charge maximum est dépassé, l’affichage „----“ apparaît et un signal retentit. Délester le système de pesée ou réduire la précontrainte. SFB-BA-f-1625...
„tj“ et „Hj“ ne se peuvent pas activer au même temps, seulement „ou - ou bien“. Sur retourner dans le mode de pesée Commutation de l’unité de pesée : Tenir enfoncé , l’affichage change dans les unités de pesage activées avant (p.ex. kg lb) SFB-BA-f-1625...
(voir plaque de caractéristiques) est sollicitée. La commutation peut s’opérer entre poids net et poids brut au moyen de Pour effacer la valeur de la tare, déchargez le plateau de pesée et appuyez sur SFB-BA-f-1625...
Produit pesé au-dessous du seuil de Le voyant lumineux tolérance inférieur rouge est allumé La pesée de tolérance peut être réglée soit en appelant le bloc menu „P0 CHK“ (voir chap. 8) ou plus vite par la combinaison de touches SFB-BA-f-1625...
Confirmez la saisie sur Répétez l’appel jusqu’à ce que s’affiche. Appuyez sur , le réglage actuel du signal sonore est affiché. Sur sélectionner le réglage voulu (no, ok, ng). Confirmez la saisie sur SFB-BA-f-1625...
Seite 142
à côté de „„ illuminé rouge à côté de „+„ illuminé • Le contrôle de la tolérance n’est pas activé lorsque le poids se trouve en dessous de 20d. • Saisissez pour effacer les valeurs limites la valeur „00.000 kg“. SFB-BA-f-1625...
Confirmez la saisie sur Répétez l’appel jusqu’à ce que s’affiche. Appuyez sur , le réglage actuel du signal sonore est affiché. Sur sélectionner le réglage voulu (no, ok, ng). Confirmez la saisie sur SFB-BA-f-1625...
Seite 144
à côté de „„ illuminé rouge à côté de „+„ illuminé • Le contrôle de la tolérance n’est pas activé lorsque le poids se trouve en dessous de 20d. • Saisissez pour effacer les valeurs limites la valeur „00000 PCS“. SFB-BA-f-1625...
Ce processus peut être répété 99 fois ou tant de fois jusqu’à ce que la capacité du système de pesage soit épuisée. Afficher et éditer la somme „Total“: Appeler , le nombre de pesées, suivi par le poids total, est affiché par 2 sec, Afin d’imprimer, appuyer sur pendant cet affichage. SFB-BA-f-1625...
Seite 146
Réglage du menu Réglage du menu „P1 COM“ ou „P2 COM“ „Lab 2“ / Prt 7“ „P1 COM“ ou „P2 COM“ „Lab 0“ / Prt 0“ Première pesée Deuxième pesée Troisième pesée Nombre de pesées / somme totale SFB-BA-f-1625...
Ce processus peut être répété 99 fois ou tant de fois jusqu’à ce que la capacité du système de pesage soit épuisée. Affichage et effacement des données de pesée, ainsi que de l’exemple d’impression voir au chap. 7,8. SFB-BA-f-1625...
Oter le poids de référence. La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces, qui sont déposées sur le plateau de la balance. Retour en mode de pesage sur SFB-BA-f-1625...
Pendant la formation de la valeur moyenne, on peut ajouter ou enlever du produit à peser, parce que la valeur de pesée est toujours actualisé. Afin de désactiver la fonction pesée d’animaux, appuyer sur même temps. SFB-BA-f-1625...
Eclairage du fond de l’écran désactivé Eclairage automatique du fond de l’écran uniquement en cas de bl Auto chargement de la plaque de pesée ou suite à l'actionnement d'une touche Enregistrer la saisie sur ou rejeter sur SFB-BA-f-1625...
Le système de pesée est mis hors circuit après 5 min of 15 Le système de pesée est mis hors circuit après 15 min Le système de pesée est mis hors circuit après 30 min of 30 Enregistrer la saisie sur ou rejeter sur SFB-BA-f-1625...
A l’aide des touches de navigation voir au chap. 2.1 peut Changer les réglages être commuté vers les réglages disponibles. Valider le réglage / Enregistrer la saisie sur ou rejeter sur quitter le menu Retour en mode de Appelez plusieurs fois pour sortir du menu. pesage SFB-BA-f-1625...
éditée. Totalisation automatique, voir au chap. 7.9. AUTO Par cette fonction sont automatiquement additionnées les valeurs pondérales individuelles dans la mémoire totalisatrice lors du délestage de la balance et éditées. SFB-BA-f-1625...
Seite 154
P5 Unt Commutation de off* l’unité de pesée, voir au chap. 7.5 off* off* P6 xcl Non documenté P7 rst Remettre balance au réglage d’usine à l’aide de P8 uwb Non documenté Les réglages d’usine sont caractérisés par *. SFB-BA-f-1625...
La vitesse de communication peut être sélectionnée à 600, 1200, baud 2400, 4800, 9600 7 bits, parité paire 7 bits, parité impaire 8 bits, pas de parité tPUP Réglage standard de l'imprimante PtYPE LP50 Non documenté Lab x Détails voir tableau suivant 1 Prt x SFB-BA-f-1625...
Seite 156
2 2. plage de pesée Capacité de la balance [Max] CAP 1 1. plage de pesée Capacité de la balance [Max] CAP 2 2. plage de pesée noLin Ajustage, voir chapitre 6.5.1 LinEr Linéarisation, voir chap. 6.6.1 Non documenté SFB-BA-f-1625...
Seite 157
5.000kg No.: 5.000kg 5.000kg 5.000kg 5.000kg TW: 5.000kg TOTAL: 10.000kg GW: 10.000kg ******************* GW: 10.000kg ********************** TOTAL: 10.000kg ******************* ********************** Poids brut Nombre de pesées GS / GW Poids net Somme de toutes les pesées individuelles TOTAL Poids tare SFB-BA-f-1625...
Err5 Panne du clavier • Plateau de pesée non installé Err6 Valeur en dehors du domaine du convertisseur A/D • Cellule de pesée endommagée • Système électronique endommagé • Contrôler les conditions ambiantes Err9 L’affichage de stabilité n’apparaît pas SFB-BA-f-1625...
Seite 159
Ba lo / La capacité de l'accumulateur • Charger l’accumulateur sera bientôt épuisée Lo ba Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d’erreur, faites appel au fabricant. SFB-BA-f-1625...
US,GS 1.342KG instable) est émise par l’interface RS232 ST,GS 1.000KG Aucune donnée n’est émise, la balance exécute la fonction de tarage. Aucune donnée n’est émise, l’affichage du zéro apparaît. Le nombre de pièces est émis par l’interface 10PCS RS232 SFB-BA-f-1625...
• Le temps de préchauffage n’a pas été respecté. • Champs électromagnétiques/ charge électrostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie) Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. En cas de perduration du message d’erreur, faites appel au fabricant. SFB-BA-f-1625...
12 Déclaration de conformité Vous trouvez la déclaration de conformité CE- UE actuelle online sous: www.kern-sohn.com/ce Dans le cas de balances étalonnées (= de balances à la conformité évaluée) la déclaration de conformité est comprise dans les fournitures. SFB-BA-f-1625...
