Anschluss- und Installationsverfahren für pH-/ORP-Sonden

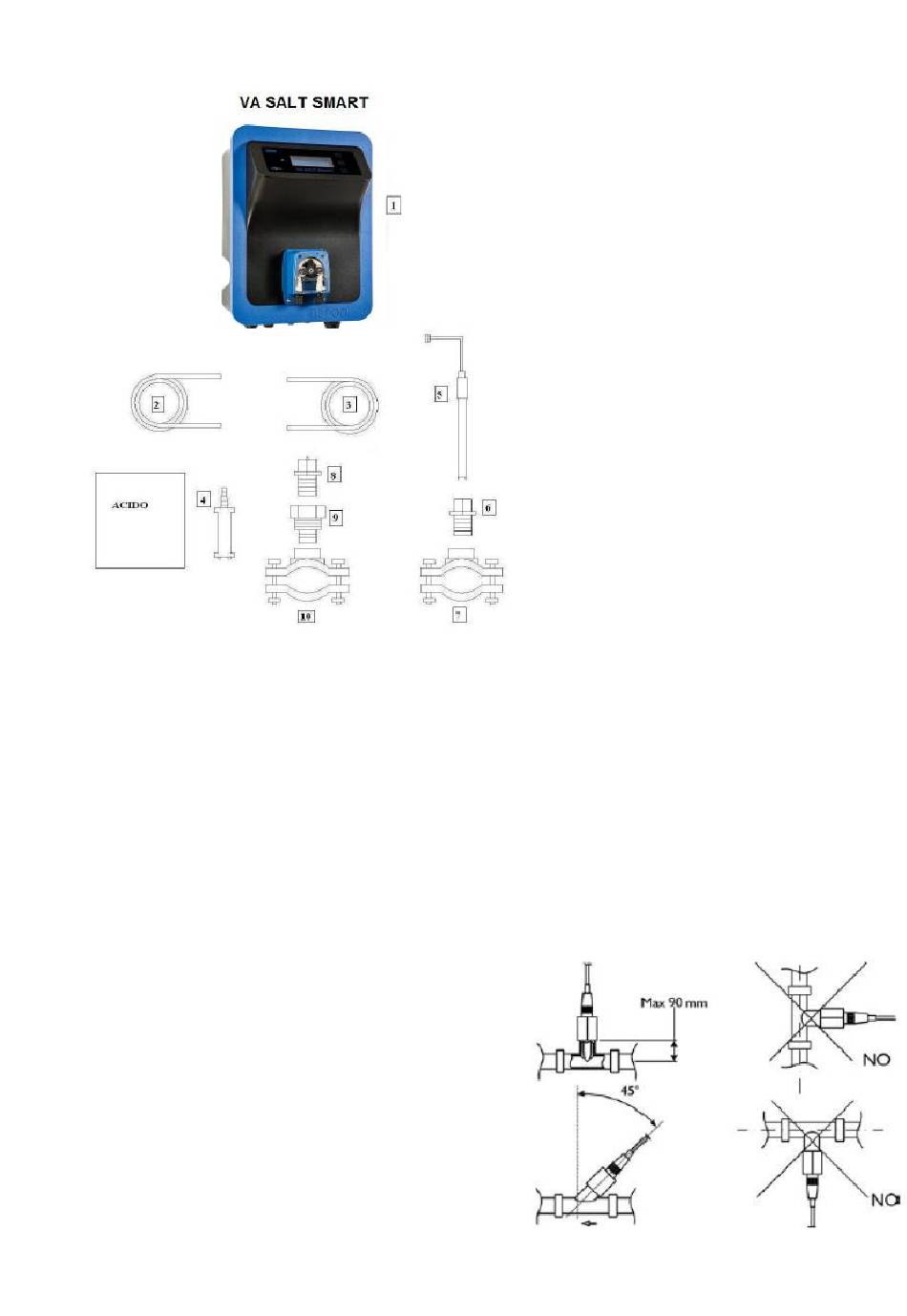

Nach dem Einbau des Geräts (1) sind die folgenden Schritte auszuführen:
1. das Anbohrteil für das Einspritzventil (10) gemäß dem Hydraulikschema auf das Rohr setzen. Sie
muss mindestens 0,5 m hinter dem gesamten Abflussrohr angebracht werden.
2. Setzen Sie das Bohrteil für die pH-Sonde (7) gemäß dem Hydraulikschema auf das Rohr.
Die pH-Sonde muss mindestens 0,5 m vor und hinter dem Filtergefäß (oder im Bypass des
Filtergefäßes) angebracht werden.
3. Saugschlauch (2) an die Saugseite der Dosierpumpe (11) anschließen
4. Verbinden Sie den Saugschlauch (2) mit dem Saugkorb (4)
5. Setzen Sie den Saugkorb in das Fass mit der pH-Chemikalie (ACIDO) ein: pH+ (ALKA) / pH-
(ACID)
6. Schließen Sie den Injektionsschlauch (3) an den Auslass der Dosierpumpe (12) an.
7. Verwenden Sie das Reduzierstück (9) und schrauben Sie es in das Bohrteil (10)
8. Schrauben Sie das Einspritzventil (8) in das Reduzierstück (9)
9. Schließen Sie den Einspritzschlauch (3) an das Einspritzventil (8) an.
10. Schrauben Sie den Sondenhalter (6) in das Bohrteil (7)
11. Setzen Sie die pH-Sonde (5) vorsichtig in die Halterung
(6) ein und achten Sie darauf, dass sie immer gewässert wird
(!! Die korrekte Position der Sonden ist auf der rechten Seite
angegeben!!!)
Schließen Sie die pH-Sonde (5) über den BNC-Stecker (13)
an das VA SALT SMART-Gerät an.
