3.3.3.2.3 Anschluss des FCL-Sondenkabels

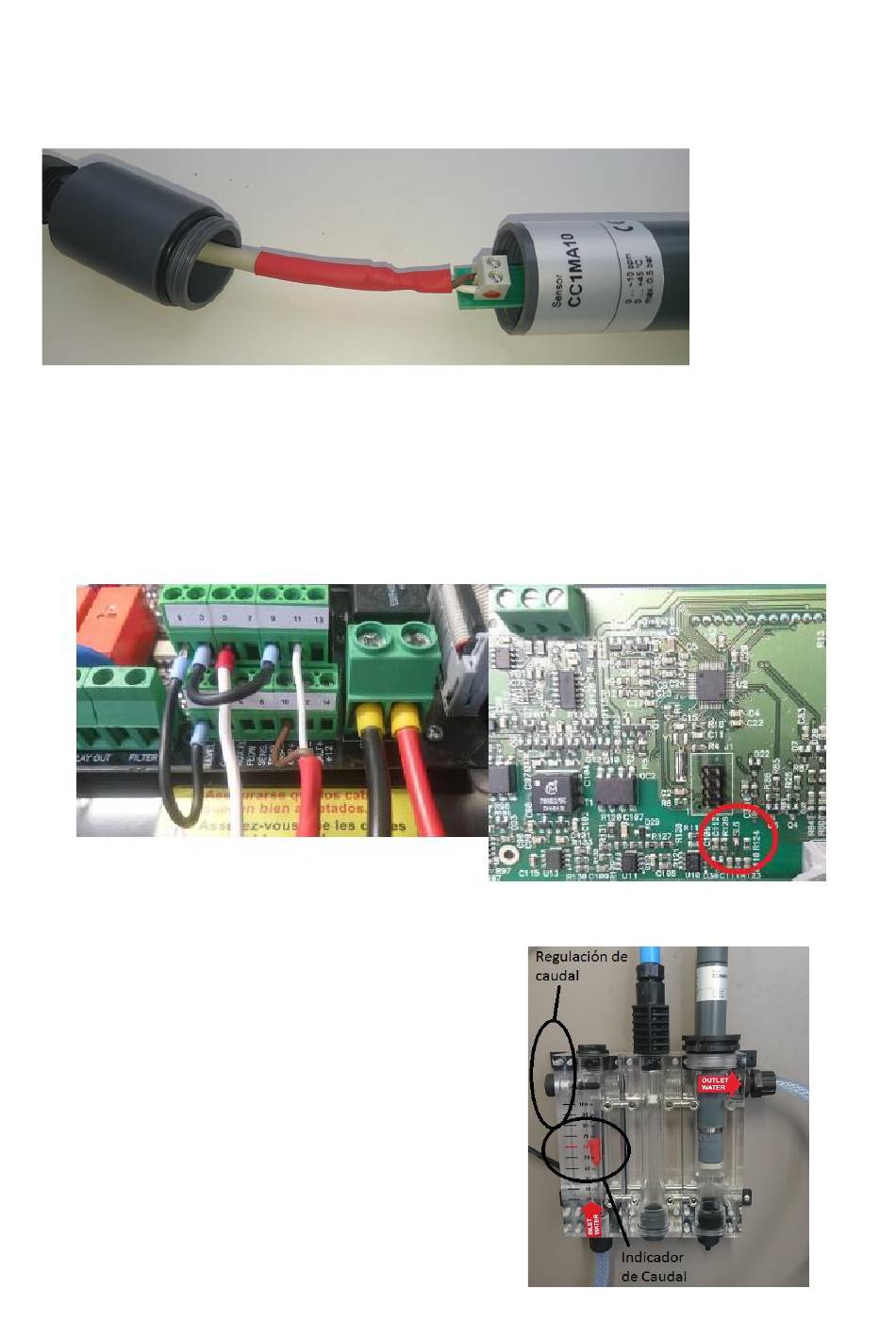

Bevor Sie die Sonde in die Messzelle einbauen, verbinden Sie die Sonde und die Station per Kabel: -
Schließen Sie das weiße Kabel (+) / rot markierte Klemme an der Sonde an (rechter Anschluss) -
Schließen Sie das braune Kabel (-) / (linker Anschluss) an, - Ziehen Sie die Kabelverschraubung am
Sondenkörper fest.
Das Sondenkabel wie folgt an das Gerät anschließen:
- Weißes Kabel (+): Eingang 11
- Braunes Kabel (-): Eingang 10
- Zwischen den Eingängen 9 und 3 müssen Klemmen angebracht werden.
- eine "Lötbrücke" an der Klemme SL6 herstellen (Messplatine bis 2029)
- Für die korrekte Funktion der FCL-Sonde ist es erforderlich, ein zusatz-Modul für die galvanische
Trennung der FCL-Sonde zu montieren (Bestellcode BSSP981).

3.3.3.2.4 Kalibrierung der FCL-Sonde

1) Montieren und befestigen Sie die FCL-Sonde in der
Messzelle.
2) Starten Sie die Filterpumpe und öffnen Sie die
Kugelhähne vor oder hinter der Zelle, um den Wasserfluss
durch die Messzelle sicherzustellen. Stellen Sie mit dem
Durchflussregler oben links in der Zelle (Durchflussmodul)
die Durchflussmenge auf mindestens 60 l/h ein (unterer
Kegel auf Höheder roten Linie).
3) Starten Sie das Gerät, der FCL-Wert wird allmählich
ansteigen, bis er sich stabilisiert. Wichtig: Die
Stabilisierungszeit nach der ersten Inbetriebnahme kann
länger dauern.
