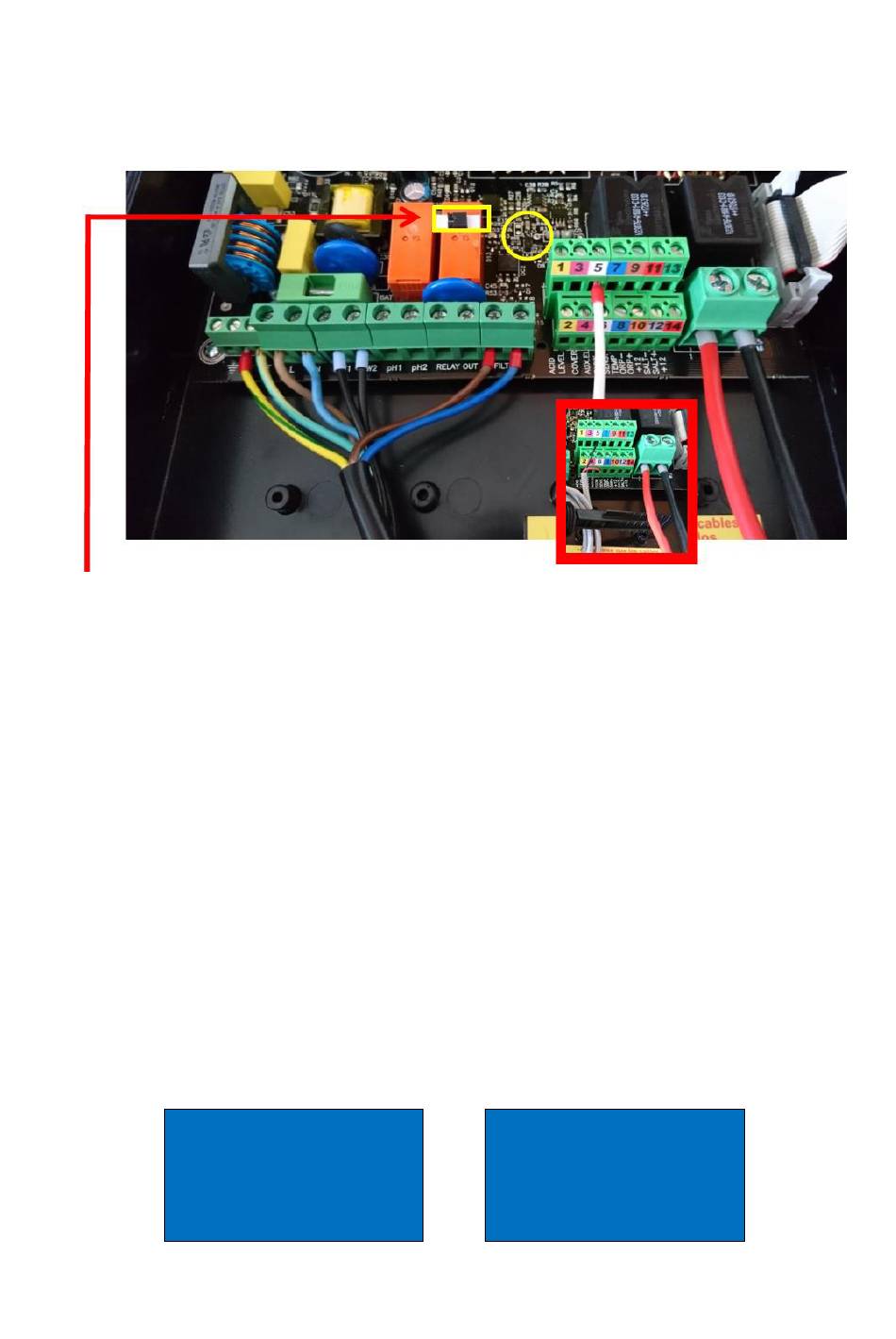

3.4.2.2 START/STOP + Luftsensor oder Strömungsklappe
- Spannungsanschluss an die Umwälzpumpe in Kombination mit einem
Belüftungssensor oder einer Strömungsklappe
FILTER (L,N) - Spannungsanschluss (230V) - Verwendung des Signals parallel zur
Umwälzpumpe
JUMPER "LK2"
START/STOP zu aktivieren* J4: Zellenanschluss (unabhängig von der Polarität /
automatische Reinigung = Polaritätswechsel)
5 (weißes Feld): Luftfühler (weißes Kabel) oder Strömungsklappe:
5: (weißes Feld): externe mechanische Strömungsklappe (schwarzes Kabel) -
Einstellungen auf Seite 17
6: (weißes Feld) externe mechanische Strömungsklappe (rotes Kabel) -
Einstellungen auf Seite 17
* Hinweis: Um diese Steuerung zu aktivieren, muss der JUMPER (Jumper) "LK2" von
der Leistungselektronik entfernt werden. Das Gerät wird direkt vom 230V-Netz
gespeist und das Schaltspannungssignal (parallel) mit der Pumpe wird an die
Klemmenleiste mit der Bezeichnung "Filtro = Filter" angeschlossen.
Die Aktivierung der Klemme 5-6 oder die Aktivierung der Strömungsklappenfunktion
muss im Konfigurationsmenü des Gerätes erfolgen.
Draussen
Abdeckung
Durchflussklappe
pH+ -> pH-
- Jumper muss entfernt werden, um die Funktion
↑
Outdoor
N
Cover
A
Flow switch
↓
pH+ -> pH-
↑
N
Y
↓
