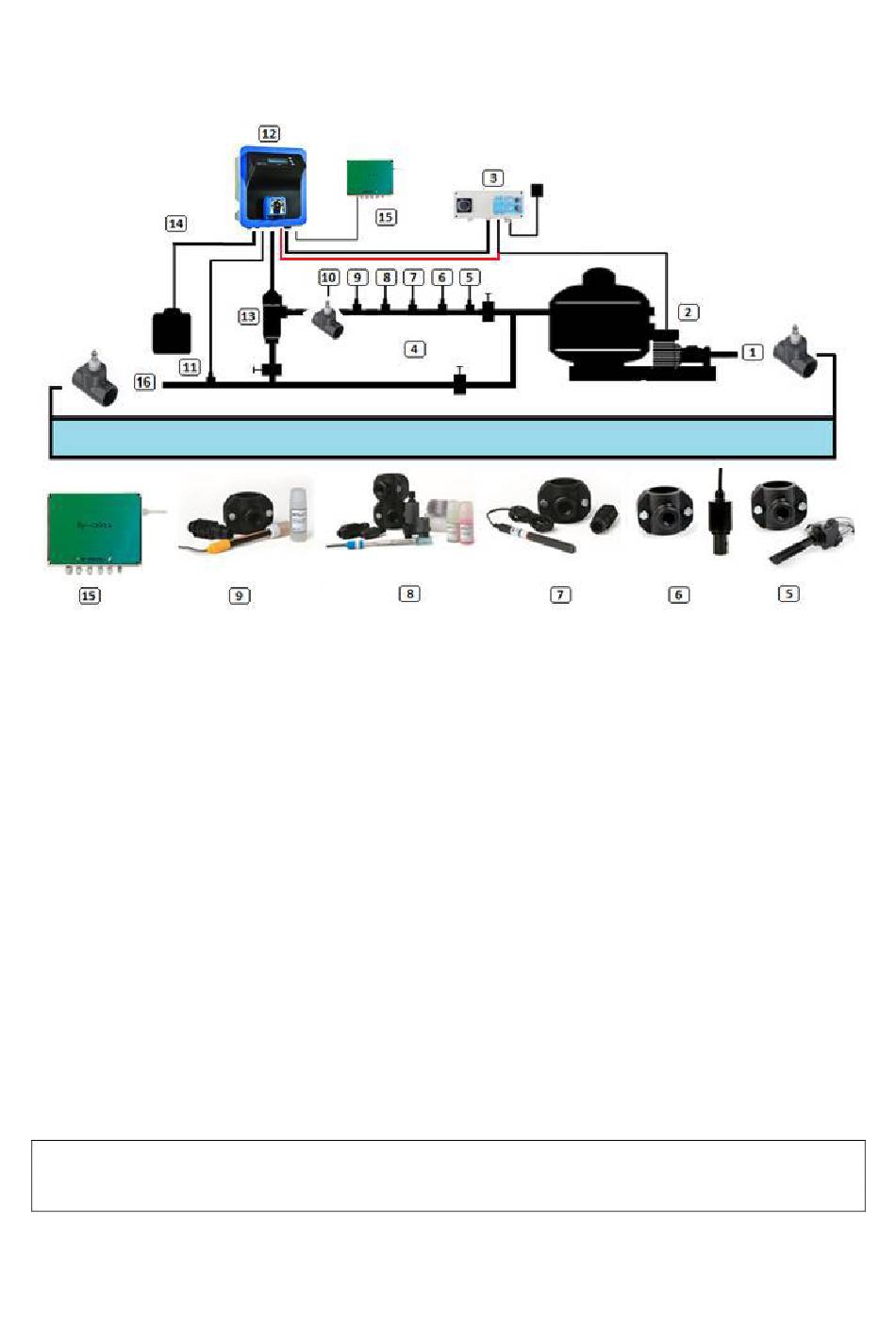

3.2 Hydraulischer Schaltplan

VA SALT SMART
1. Zellenerdungsset (zusätzliches Zubehör - nicht im Lieferumfang enthalten) für die Ansaugung aus
dem Schwimmbecken
2. Pumpe und Filtration
3. Steuergerät / Schaltschrank
4. Umgehung
5. Strömungsklappe (enthalten)
6. Salzgehaltssensor (zusätzliches Zubehör - nicht im Lieferumfang enthalten)
7. Temperatursensor (zusätzliches Zubehör - nicht im Lieferumfang enthalten)
8. pH-Sonde (mitgeliefert)
9. eine ORP-Sonde (Mindestabstand von 0,5 m zur Zelle)
10. Zellenerdungssatz (zusätzliches Zubehör - nicht im Lieferumfang enthalten)
11. pH-Einspritzventil (im Lieferumfang enthalten)
12. Salzwasseraufbereitungsanlage
13. elektrolytische Zelle
14. Chemikalieneinlass - pH-Einstellung
15. EY-Pools - Fernsteuerung über das Internet (zusätzliches Zubehör - nicht im Lieferumfang
enthalten)
16. Erdungsset für die Zelle (zusätzliches Zubehör - nicht im Lieferumfang enthalten) am Auslass des
Schwimmbeckens
Die Einlass- und Auslassanschlüsse der Zelle sind für den Anschluss an PVC-Rohre mit einem
Durchmesser von 50 mm ausgelegt. Andere Rohrgrößen können verwendet werden, müssen
aber immer mit geeigneten Fittings / Reduzierstücken installiert werden.
