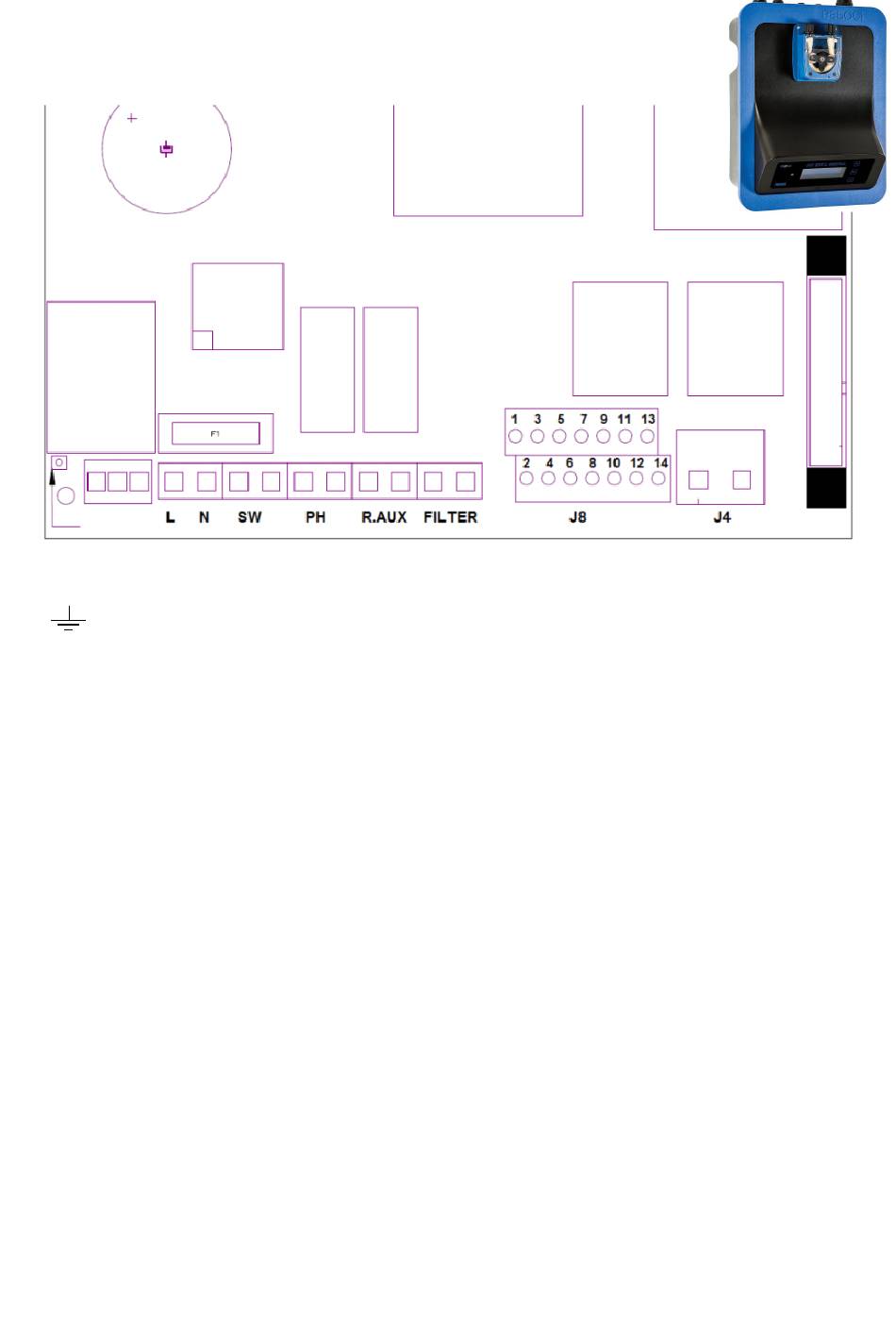

3.4 Elektrischer Schaltplan

3.4.1 VA SALT SMART
Erdung des Geräts
L, N - Stromversorgung 220V SW - ON/OFF-Schalter PH - Anschluss Dosierpumpe pH
R. AUX - AUX-Relaiskontakt
FILTER -Anschluss des Laufsignals
Signal der Filterpumpe (Stopp/Start) *
J4: Zellenanschluss (unabhängig von der Polarität
/ automatische Reinigung = Verpolung)
J8:
1: Überwachung des pH-Werts
2: Überwachung des pH-Werts
3: Poolabdeckung
4: Poolabdeckung
5: Belüftungssensor (weißes Kabel)
5 .Luftsensor (weißes Kabel)
6: Externes mechanisches Durchflussventil (5-6) **
7: Temperatursensor
8: Temperatursensor
* Das Gerät kann mit einer Spannungsparallelschaltung zur Pumpe (an der Klemme FILTER)
permanent unter Spannung gesetzt werden, um die Chlorproduktion nur bei laufender Pumpe zu
gewährleisten (LK2 / Start/Stop)
** Für den Anschluss der mechanischen (Strömungs-)Klappe die Klemmen (5-6) anschließen. Die
Klemme FLOW SWITCH muss im Konfigurationsmenü des Geräts aktiviert werden.
*** Anschluss der freien Chlorsonde (Abschnitt 3.3.3.2.3)
Vorschubplatte -- P950 (10 g/h - 25 g/h) -- P953 (35 g/h)
Messplatte - P909/6
F1: Sicherung
K1: pH-Relais
LK2: Start/Stop
(Informationen auf Seite 17)*
9: ORP-Sonde
10: ORP-Sonde + ***
11: 12V für FCL-Sonde
12: (grau/schwarz) Salzgehalt GND
13: (grün) Salinita SIGN
14: (braun) 12V für Salinitätssonde
