5.4.5 Schlauchmontage

Bitte die Hinweise zu der Montage beachten, siehe
Kap. „Förder- und Rückluftschlauch", S. 7.
Schläuche auf Umschalteinheit montieren
Zuerst die Rückluftschläuche und dann die Förderschläu-
che wie folgt montieren:
1. Erdungsdraht am Schlauchende freilegen, Schlauch B1
auf Anschluss B1 der Umschalteinheit stecken und mit
Schlauchschelle befestigen.

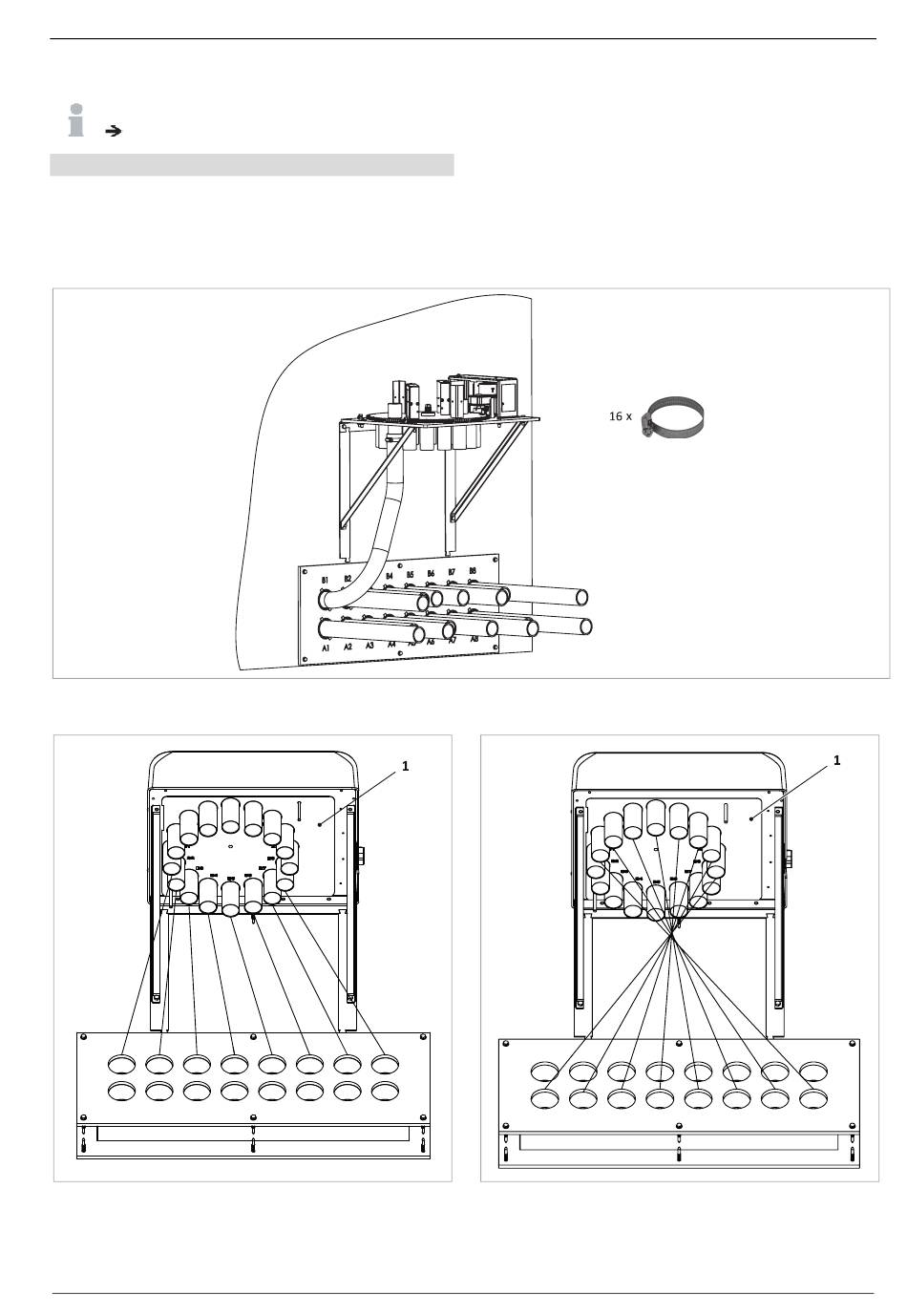

Abb. 84: Schläuche der Reihe nach von B1 bis B8 und danach von A1 bis A8 auf Umschalteinheit montieren
Ansicht von unten
B1
B2
B3
B4
B1 B2 B3
Abb. 85: Rückluftschläuche B1 bis B8 auf Umschalteinheit montieren
1 Abdeckplatte mit Beschriftung B1 bis B8
SOLVIS · MAL-LI4-5-RAT · Technische Änderungen vorbehalten · 30982-3e
B8
B7
B6
B5
B4 B5 B6 B7 B8
5 Montage 8-Sonden-System
2. Gleiches Verfahren für alle weiteren Rückluftschläuche
(B2 auf Anschluss B2 der Umschalteinheit bis B8 auf
B8).
3. Anschließend alle Förderschläuche A1 in gleicher
Weise auf den Anschluss A1 der Umschalteinheit bis A8
auf A8 stecken.
A6
A7
A8
A1 A2 A3
Abb. 86: Förderschläuche A1 bis A8 auf Umschalteinheit montieren
1 Abdeckplatte mit Beschriftung A1 bis A8
A5
A4
A3
A2
A1
A4 A5 A6 A7 A8
