Schlauchverlegung Zu Sonden - Solvis SolvisLino 4 Montageanleitung

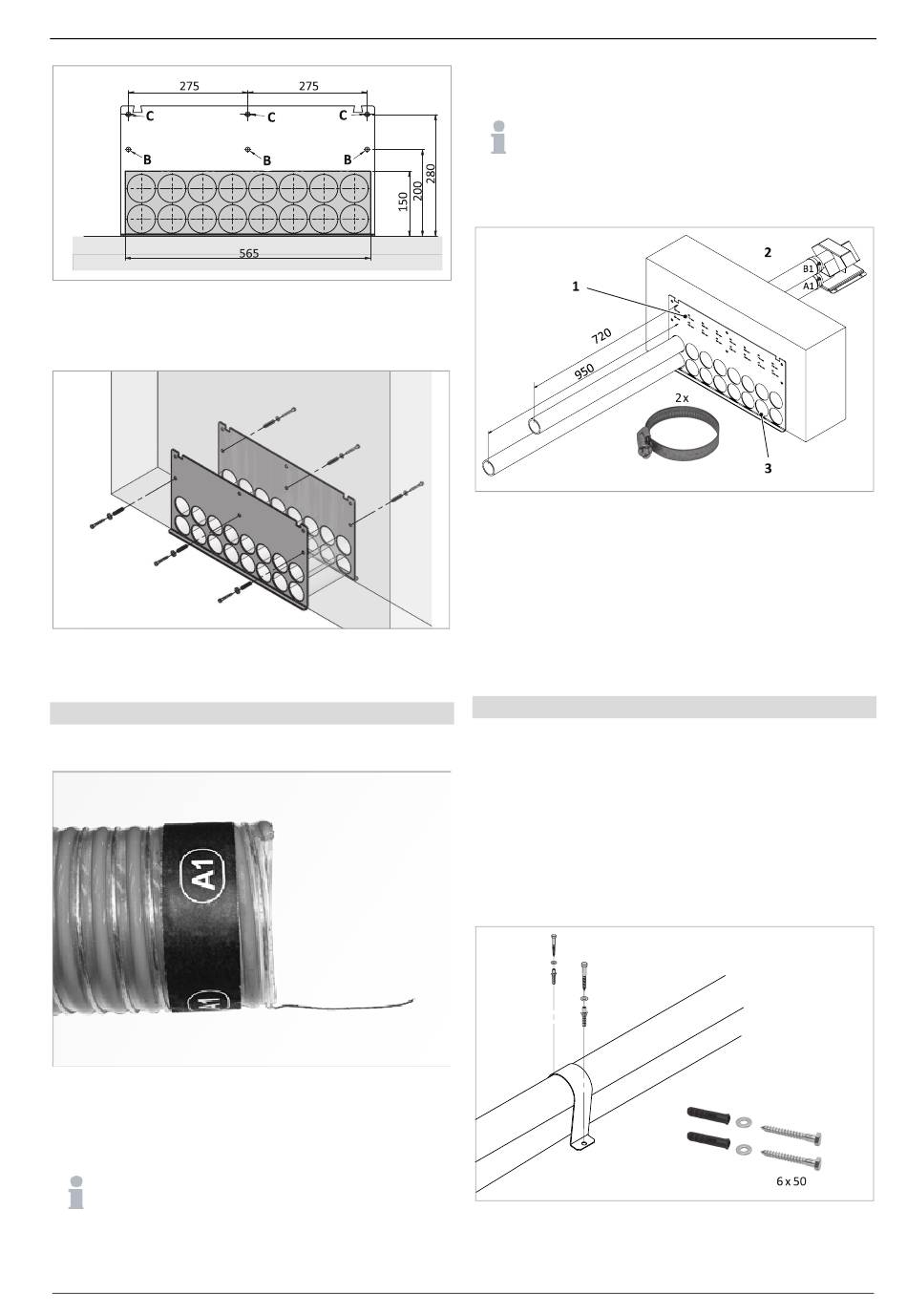

Abb. 57: Befestigungslöcher bohren, Abdeckplatte innen montieren
6. Abdeckplatten ausrichten und mit je 3 Gestellschrau-
ben 6 x 50 mm und U- Scheiben 6 mm befestigen.
Abb. 58: Abdeckplatten ausrichten und festschrauben

5.3.2 Schlauchverlegung zu Sonden

Förder- und Rückluftschläuche verlegen
1. Erdungsdraht am Schlauchende freilegen.
Abb. 59: Erdungsdraht freilegen
2. Förderschlauch A1 von außerhalb des Lagerraumes
durch Öffnung A1 der Wanddurchführung stecken und
im Lagerraum bis zur 1. Sonde sauber verlegen.
Bei der Verlegung der Schläuche beachten:
• Schläuche im Lagerraum niemals direkt vor den
Ansaugöffnungen der Saugsonden verlegen.
• Minimaler Biegeradius der Schläuche: 30 cm.
SOLVIS · MAL-LI4-5-RAT · Technische Änderungen vorbehalten · 30982-3e
5 Montage 8-Sonden-System
3. Schlauch auf unteren Anschluss (A1) der Sonde 1 ste-
cken und mit Schlauchschelle befestigen.
Anschlüsse A1, A2 usw. immer unten, B1, B2 usw.
immer oben mit Saugsonden verbinden!
4. Schlauch außerhalb des Lagerraums gemäß Längenan-
gabe auf Abdeckplatte ablängen und liegen lassen.
Abb. 60: Schlauch außerhalb des Lagerraumes ablängen
1 Längenangabe der Schläuche
2 Lagerraumseite
3 Schlauchdurchführung
5. Den Erdungsdraht am Ende des Rückluftschlauches B1
freilegen und Schritte 2 bis 4 wiederholen. Dabei das
Ende am oberen Anschluss B1 der Sonde anschließen.
6. Gleiches Vorgehen für alle weiteren Schläuche A2 bis
A8 und B2 bis B8.
Schläuche am Boden fixieren
Die beiden Schläuche der am weitesten entfernten Son-
den sind die längsten und sollten im Lagerraum mit Be-
festigungsschellen (Zubehör, separat bestellen) am Bo-
den befestigt werden.
1. Für die Befestigungsschellen an geeigneter Stelle je
zwei Löcher Ø 8 mm bohren.
2. Dübel F8 einsetzen und Schläuche mit Befestigungs-
schellen am Boden mit je zwei Gestellschrauben 6 x 50
und U-Scheiben am Boden festschrauben.
Abb. 61: Schläuche mit Befestigungsschellen am Boden fixieren
33
