5 Montage 8-Sonden-System
5.3 8-Saugsonden-System ohne Brandschutzeinheit
Montagereihenfolge
1. Montage Abdeckplatten
2. Schlauchverlegung zu Sonden
3. Montage Umschalteinheit
4. Schlauchmontage
5. Verlegung zum Pelletkessel
6. Anschluss an Umschalteinheit
7. Anschluss an Kessel / Saugturbine
5.3.1 Montage Abdeckplatten
Mindestabstände zur Umschalteinheit
Umschalteinheit außerhalb des Lagerraumes an die Wand
montieren, dabei muss sie von außen gut zugänglich sein.
Die Schläuche müssen an der Umschalteinheit ausreichend
lang sein (Schlauchlängenzugabe mind. 250 mm). Sie dür-
fen nicht fest verlegt werden (Schläuche werden im Be-
trieb um 180° gedreht). Die Raumhöhe muss mindestens
1,8 m und der Abstand zwischen Oberkante Umschaltein-
heit und Fußboden 956 mm betragen.

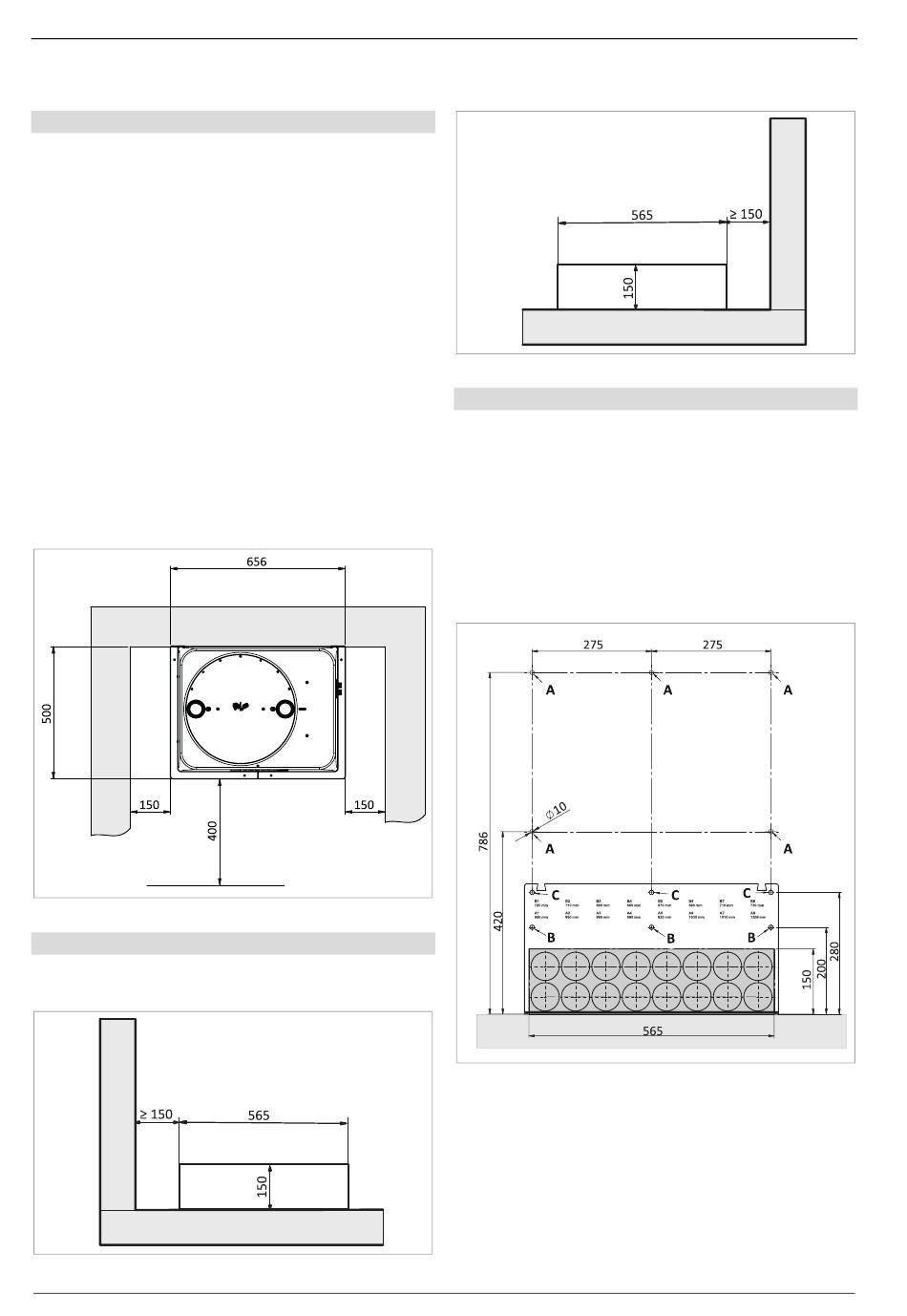

Abb. 53: Umschalteinheit, Ansicht von oben (alle Maße in mm)
Mauerdurchführung erstellen
1. Durchführung mit ca. 150 x 565 mm für Umschaltein-
heit vorbereiten.
Abb. 54: Mauerdurchführung für Umschalteinheit, Wand links
32
Abb. 55: Mauerdurchführung für Umschalteinheit, Wand rechts
Abdeckplatten montieren
1. An der Außenwand zum Lagerraum die Befestigungslö-
cher A, Ø10 mm, für Umschalteinheit und B, Ø8 mm
für die Schlauchdurchführung (Abdeckplatte) bohren.
2. Bohrlöcher säubern (sonst haften die Dübel nicht).
3. Abdeckplatte außen mit den 3 unteren Bohrungen pro-
visorisch anschrauben.
Falls die unteren Montagelöcher (B) keine ordnungsge-
mäße Befestigung ermöglichen, kann die Abdeckplatte zu-
sätzlich mit den oberen Bohrungen (C) befestigt werden.
Abb. 56: Befestigungslöcher bohren, Abdeckplatte außen montieren
4. An der Innenwand des Lagerraumes die Befestigungs-
löcher B, Ø8 mm für die Abdeckplatte bohren.
5. Abdeckplatte innen mit den 3 unteren Bohrungen pro-
visorisch anschrauben.
Falls die unteren Montagelöcher (B) keine ordnungsge-
mäße Befestigung ermöglichen, kann die Abdeckplatte zu-
sätzlich mit den oberen Bohrungen (C) befestigt werden.
