PB-TU2-18-10-10 - 1101-103/06
Produktübersicht
Funktionsbeschreibung
Supply
L1
L2
L3
PE
Netz

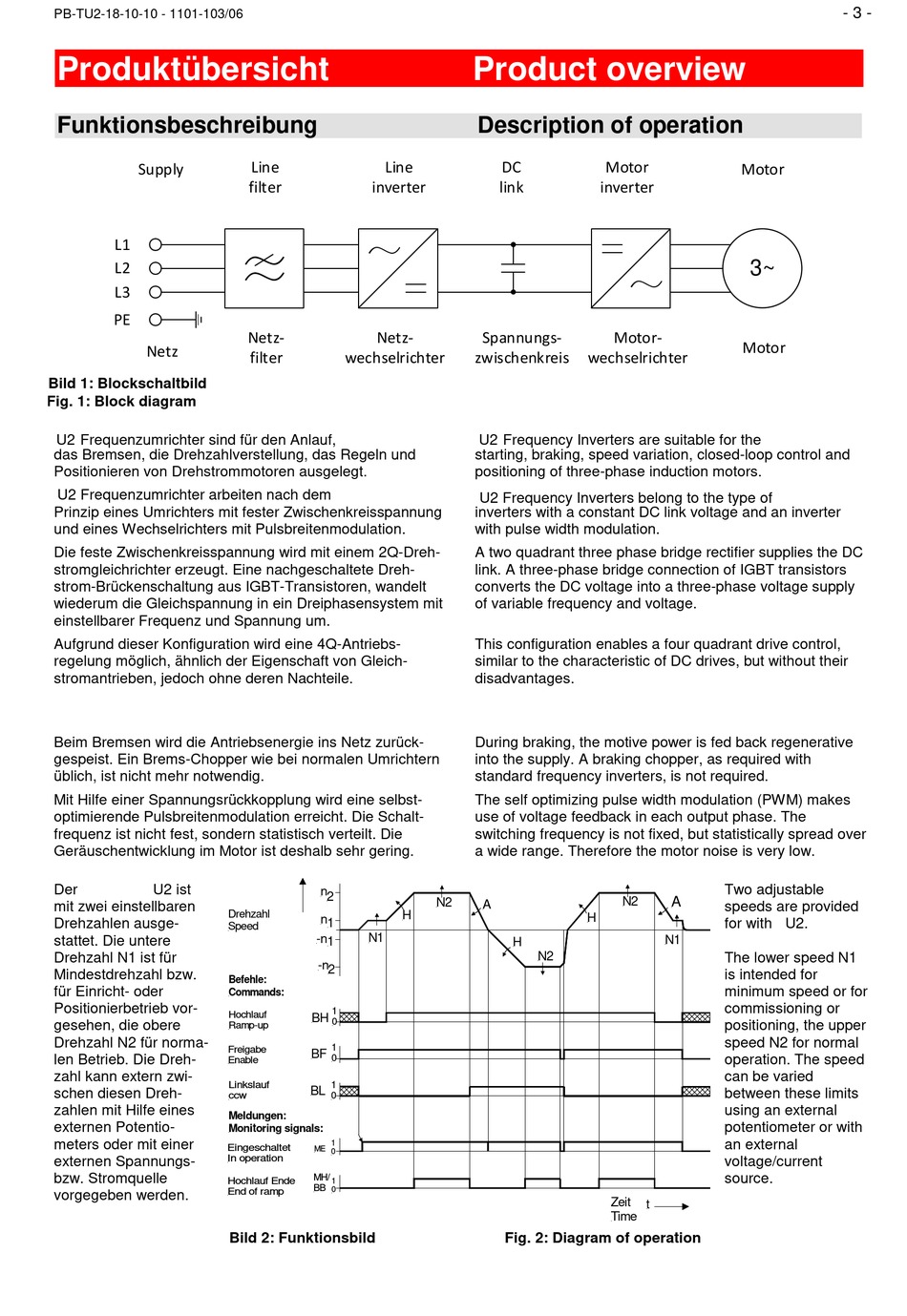

Bild 1: Blockschaltbild
Fig. 1: Block diagram
U2 Frequenzumrichter sind für den Anlauf,
das Bremsen, die Drehzahlverstellung, das Regeln und
Positionieren von Drehstrommotoren ausgelegt.
U2 Frequenzumrichter arbeiten nach dem
Prinzip eines Umrichters mit fester Zwischenkreisspannung
und eines Wechselrichters mit Pulsbreitenmodulation.
Die feste Zwischenkreisspannung wird mit einem 2Q-Dreh-
stromgleichrichter erzeugt. Eine nachgeschaltete Dreh-
strom-Brückenschaltung aus IGBT-Transistoren, wandelt
wiederum die Gleichspannung in ein Dreiphasensystem mit
einstellbarer Frequenz und Spannung um.
Aufgrund dieser Konfiguration wird eine 4Q-Antriebs-
regelung möglich, ähnlich der Eigenschaft von Gleich-
stromantrieben, jedoch ohne deren Nachteile.
Beim Bremsen wird die Antriebsenergie ins Netz zurück-
gespeist. Ein Brems-Chopper wie bei normalen Umrichtern
üblich, ist nicht mehr notwendig.
Mit Hilfe einer Spannungsrückkopplung wird eine selbst-
optimierende Pulsbreitenmodulation erreicht. Die Schalt-
frequenz ist nicht fest, sondern statistisch verteilt. Die
Geräuschentwicklung im Motor ist deshalb sehr gering.
Der
U2 ist
mit zwei einstellbaren
Drehzahlen ausge-
stattet. Die untere
Drehzahl N1 ist für
Mindestdrehzahl bzw.
für Einricht- oder
Positionierbetrieb vor-
gesehen, die obere
Drehzahl N2 für norma-
len Betrieb. Die Dreh-
zahl kann extern zwi-
schen diesen Dreh-
zahlen mit Hilfe eines
externen Potentio-
meters oder mit einer
externen Spannungs-
bzw. Stromquelle
vorgegeben werden.
Line
Line
filter
inverter
í
í í
Netz-
Netz-
filter
wechselrichter
n
2
Drehzahl
n
1
Speed
N1
-n
1
-n 2
Befehle:
Commands:
1
Hochlauf
BH
0
Ramp-up
1
Freigabe
BF
0
Enable
Linkslauf
1
BL
ccw
0
Meldungen:
Monitoring signals:
1
Eingeschaltet
ME
0
In operation
MH/
Hochlauf Ende
1
BB
0
End of ramp
Bild 2: Funktionsbild
Product overview
Description of operation
DC
link
Spannungs-
zwischenkreis
U2 Frequency Inverters are suitable for the
starting, braking, speed variation, closed-loop control and
positioning of three-phase induction motors.
U2 Frequency Inverters belong to the type of
inverters with a constant DC link voltage and an inverter
with pulse width modulation.
A two quadrant three phase bridge rectifier supplies the DC
link. A three-phase bridge connection of IGBT transistors
converts the DC voltage into a three-phase voltage supply
of variable frequency and voltage.
This configuration enables a four quadrant drive control,
similar to the characteristic of DC drives, but without their
disadvantages.
During braking, the motive power is fed back regenerative
into the supply. A braking chopper, as required with
standard frequency inverters, is not required.
The self optimizing pulse width modulation (PWM) makes
use of voltage feedback in each output phase. The
switching frequency is not fixed, but statistically spread over
a wide range. Therefore the motor noise is very low.
N2
A
H
H
N2
Fig. 2: Diagram of operation
Motor
Motor
inverter
3~
í
Motor-
Motor
wechselrichter
Two adjustable
A
N2
speeds are provided
H
for with U2.
N1
The lower speed N1
is intended for
minimum speed or for
commissioning or
positioning, the upper
speed N2 for normal
operation. The speed
can be varied
between these limits
using an external
potentiometer or with
an external
voltage/current
source.
Zeit
t
Time
- 3 -
