Produktbeschreibung
Product manual
T-U2
Rückspeisefähiger
Frequenzumrichter
Drehzahlverstellung und -regelung von
Drehstrommotoren bis 200 kW
Frequency Inverter
with power regeneration
Speed control (open and closed loop) of
three-phase motors up to powers of 200 kW

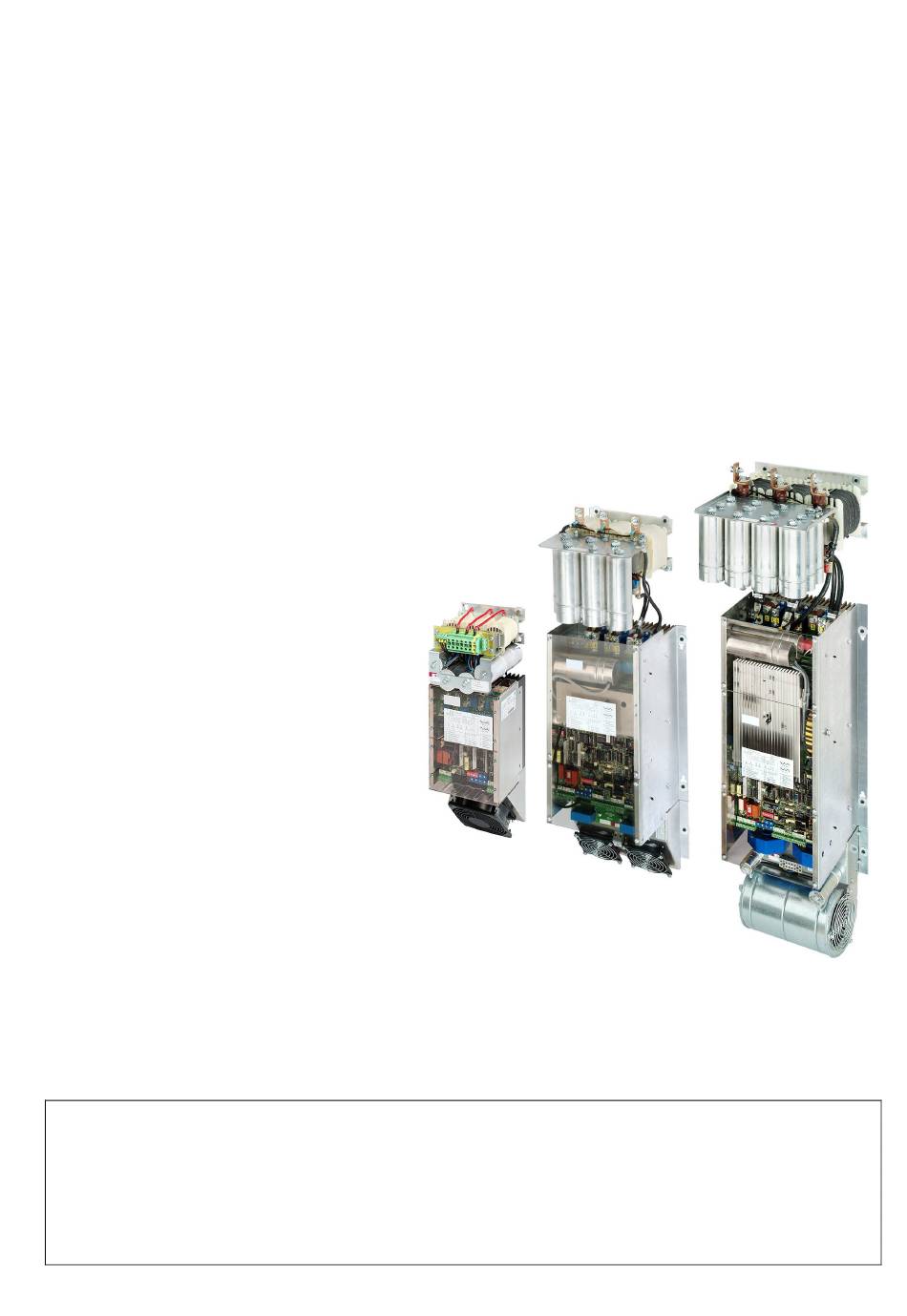

4U2...160U2
Version: 18
bei 4U2 bis 22U2 ab Version /DA :
Achtung !
neue Anordnung der Synchronisationsanschlüsse (L1,L2,L3)
und der Leistungsanschlüsse (1,2,3) beachten !
with 4U2 up to 22U2 from version /DA :
Caution !
observe new placement of synchronization terminals (L1,L2,L3)
and power terminals (1,2,3) !
