- 10 -
U/f Kennlinie
Für Motoren mit 400 V Nennspannung bei 50 Hz voreingestellt.
U
400
V
0
U0
50 60

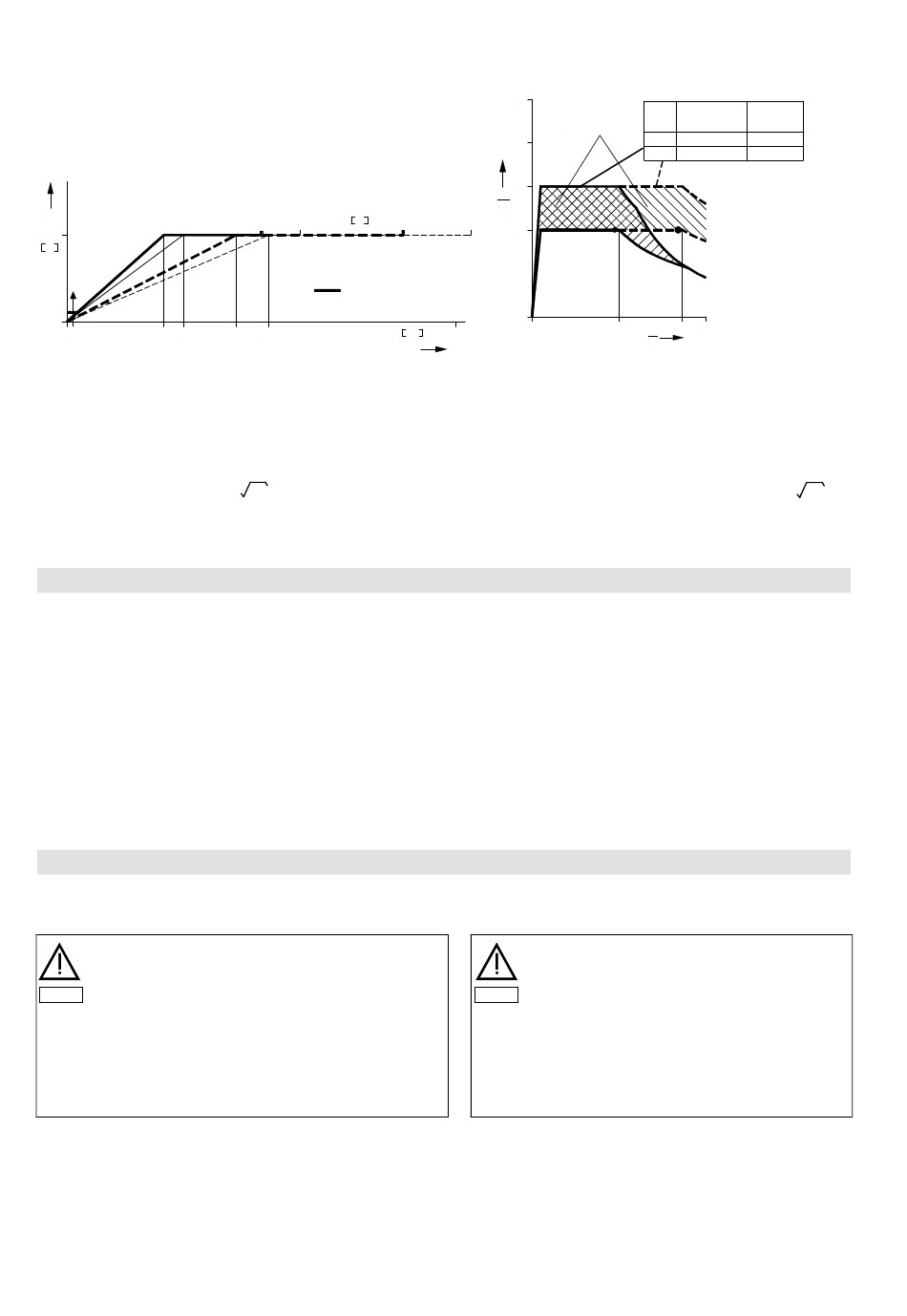

Bild 5-6: U/F-Kennlinie
Fig. 5-6: V/f characteristic
Die Grundfrequenz lässt sich zusätzlich auf 60, 87 und 104
Hz einstellen, siehe "Voreinstellungen", Seite 21.
Der Betrieb von Motoren - auf 230 V umgeschaltet - kann bei
Fahrantrieben von Vorteil sein. Die Grundfrequenz ist auf
87 Hz einzustellen. Betrieb bis
vollem Moment ist nun möglich. Der
Frequenzumrichter ist jedoch für die daraus resultierende
höhere Leistung auszulegen.
Maschinen-Sicherheit
Folgendes ist besonders zu berücksichtigen:
♦
U2 Frequenzumrichter sind wegen der
geringen Anzahl elektronischer Bauelemente sehr zuver-
lässig. Trotzdem darf die Sicherheit von Menschen,
Maschinen und Anlagen nicht von der korrekten Funktion
oder Einstellung abhängen. Wie bei allen geregelten oder
frequenzgesteuerten Antrieben sind zusätzliche Ein-
richtungen für Sicherheitsabschaltung vorzusehen.
♦ Stopfunktionen werden mit den Befehlseingängen BH
und/oder BF realisiert und gehören je nach Anwendungs-
schaltung der Kategorie 1 oder 2 nach EN 60204-1 an.
Die Verwendung zum Stillsetzen im Notfall bedarf einer
vollständigen Risikobeurteilung gemäß EN 60204-1.
EMV
Die folgenden Aufbaurichtlinien sind zu berücksichtigen.
Siehe Seite 15...17 für detaillierte Schaltungsempfehlung.
Dieses Gerät stimmt mit IEC 61000-3-12 unter der
Voraussetzung überein, dass die Kurzschlussleistung
S
am Anschlusspunkt der Kundenanlage mit dem
SC
> 16 A
öffentlichen Netz größer oder gleich 120 x S [kVA] ist.
Es liegt in der Verantwortung des Installateurs oder
Betreibers des Gerätes, sicherzustellen, falls erforder-
lich nach Rücksprache mit dem Netzbetreiber, dass
dieses Gerät nur an einem Anschlusspunkt mit einem
S
-Wert, der größer oder gleich 120 x S [kVA] ist,
SC
angeschlossen wird.
Störaussendung:
U2 verwendet ein besonderes Steuerverfahren
mit geringer Störabstrahlung. Wenn die Kabellänge 30 m
nicht überschreitet, kann auf geschirmtes Motorkabel ver-
zichtet werden. Bei Kabellängen ab 30 m bitte Rücksprache.
Netz- und Motorkabel sind getrennt von Signalleitungen zu
verlegen
U2:
f
Hz
120
174
100
max
Werkseinstellung/
Factory setting
87
104
3 x Nenndrehzahl bei
U2
V/f characteristic
Preset for motors with 400 supply voltage at 50 Hz.
2,5
Überlast/
Overload
2,0
1,5
M
M
n
208
1,0
0
200
Hz
f
The base frequency can also be set to 60, 87 and 104 Hz,
see "Initial settings", page 21.
The operation with motors connected for 230 V operation
can be useful for motion control systems. The base
frequency should be set to 87 Hz. Operation up to
rated speed at rated motor torque is now possible. The
U2 Frequency Inverter must however be
rated for the higher resulting power.
Machine Safety
The following should be observed:
♦
due to relatively low number of electronic components
used. However it is not permissible that the safety of
persons, machines or other equipment depend on the
correct function or adjustment of the inverter. As with all
closed-loop or frequency controlled drives, additional
means of providing the required safety must be provided.
♦ Stop functions using the control inputs BH and/or BF
belong to category 1 or 2 as in EN 60204-1 depending on
the application used.
The use for emergency stopping requires that a complete
assessment in accordance with EN 60204-1 be made.
EMC
The following installation instructions must be adhered to.
Refer to page 15...17 for a detailed connection suggestion.
This equipment complies with IEC 61000-3-12
provided that the short-circuit power S
than or equal to 120 x S [kVA] at the interface point
> 16 A
between the user's supply and the public system.
It is the responsibility of the installer or user of
the equipment to ensure, by consultation with the
distribution network operator if necessary, that the
equipment is connected only to a supply with a
short-circuit power S
120 x S [kVA].
Emission:
U2 Frequency Inverter use a special control
method with a low interference level. Screened motor cable
is not required provided the cable length does not exceed the
length 30 m. Refer to supplier with length longer than 30 m.
Supply and motor cables should be installed separately
from signal cables.
PB-TU2-18-10-10 - 1101-103/06
U2:
Bemessungswert
Grundfrequenz/
Motor
der Motorspannung/
Base frequency
Rated motor voltage
p = p
3 AC 400 V
50 Hz
M
F
p > p
87 Hz
3 AC 230 V
F
M
1
1,73
2
n
n
S
U2 Frequency Inverters are reliable drives
greater than or equal to
SC
3 x
is greater
SC
