Steueranschlüsse; Control Connections - Kimo T-U2 Produktbeschreibung

- 16 -
Steueranschlüsse
S1
S2
S3
1...10 k
Betrieb mit externen Befehlen und Sollwertpotentiometer
Operation with external commands and setpoint potentiometer
DC 20...30 V
L+
SPS/
PLC
A1
A2
A3
L-
Betrieb mit SPS
Operation with PLC

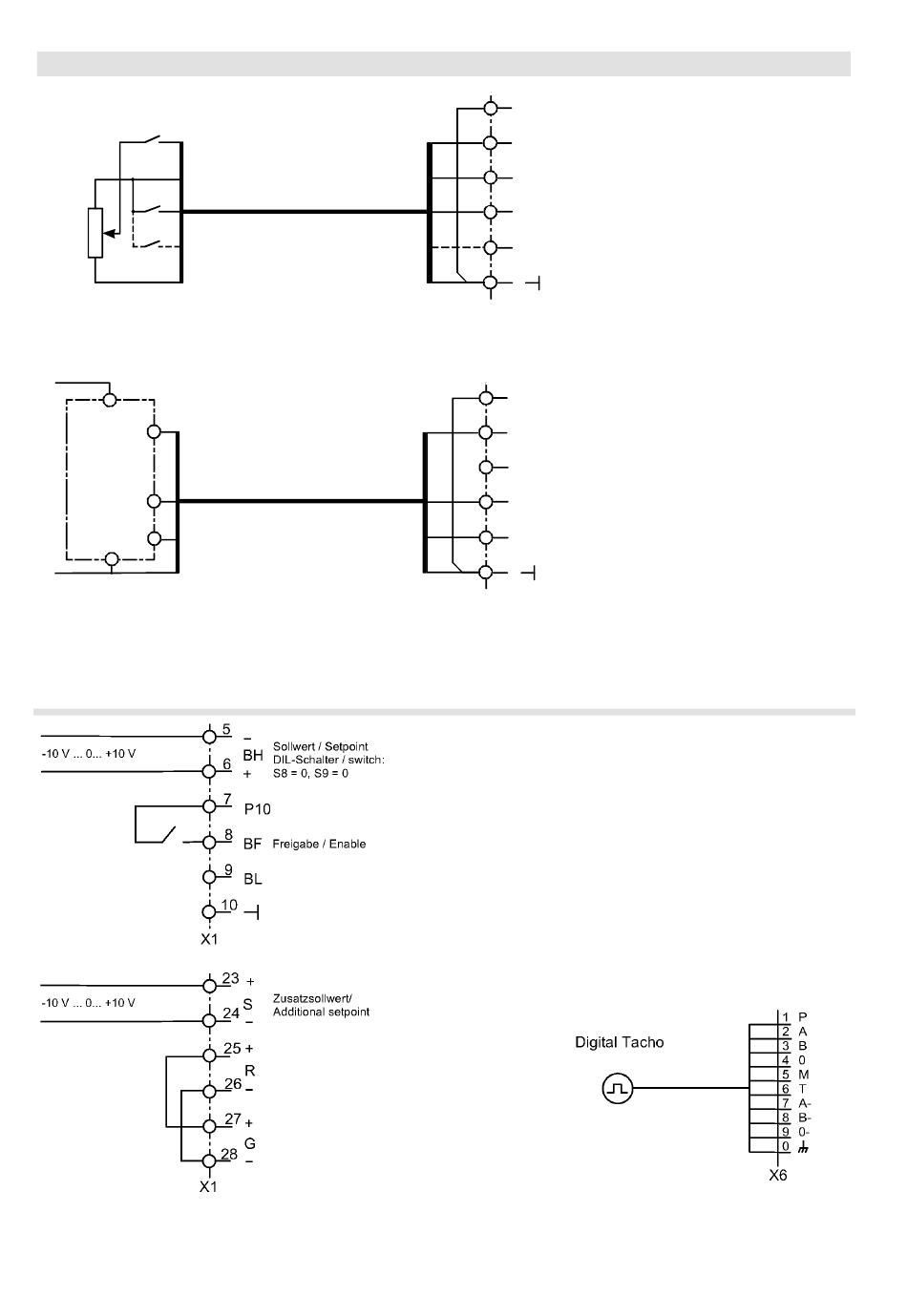

Bild 14: Steueranschlüsse für Standardanwendungen
Fig. 14: Control connections for normal operation
Bild 15: Steueranschlüsse für Option Digitaltacho-Regler
Fig. 15: Control connections for Option Digital tacho controller

Control connections

5
-
Befehl "Hochlauf"/
BH
6 Command "Ramp-up"
+
7
P10
+10 V / max. 30 mA
8
Befehl "Freigabe"/
BF
Command "Enable"
9
Befehl "Linkslauf"/
BL
Command "Reverse"
10
X1
5
-
Befehl "Hochlauf"/
BH
6 Command "Ramp-up"
+
7
P10
+10 V / max. 30 mA
8
Befehl "Freigabe"/
BF
Command "Enable"
9
Befehl "Linkslauf"/
BL
Command "Reverse"
10
X1
DIL-Schalter S21/S22 entsprechend einstellen, Seite 21/
Adjust DIL switch S21/S22 in accordance, refer to page 21
PB-TU2-18-10-10 - 1101-103/06
